Wie benutzt man das Cuplock-Gerüst?

Das Cuplock-Gerüstsystem ist ein modulares Gerüstsystem, das in der Regel aus hochwertigem Stahl mit einer verzinkten Oberflächenbehandlung zur Verlängerung der Lebensdauer besteht. Das Cuplock-Gerüstsystem besteht aus Komponenten wie horizontalen Stangen, vertikalen Ständern, Balken und verstellbaren Grundstützen.

Das einzigartige Design des Cuplock-Gerüstsystems ist der kreisförmige Verbindungsknoten am Cuplock-Standard. Ein Knoten kann vier Cuplock-Riegel verbinden und ermöglicht so eine schnelle Montage zu einem sicheren Gerüstsystem. Der kreisförmige Knoten besteht aus einem festen unteren Becher und einem verschiebbaren oberen Becher. Die Knoten werden in Abständen von 0,5 Metern an den Cuplock-Standard geschweißt und die horizontalen Stangen werden durch Drehen des oberen Cups gesichert.

Die Abmessungen des Cuplock-Gerüstsystems richten sich nach der Größe der Cuplock-Stiele und Riegel. Zu den Standardgrößen für Cuplock-Gerüstriegel gehören 0,5 m, 1,0 m, 1,5 m, 2,0 m, 3,0 m usw., und zu den Standardgrößen für Cuplock-Standards gehören 1,0 m, 1,5 m, 2,0 m, 2,5 m usw.

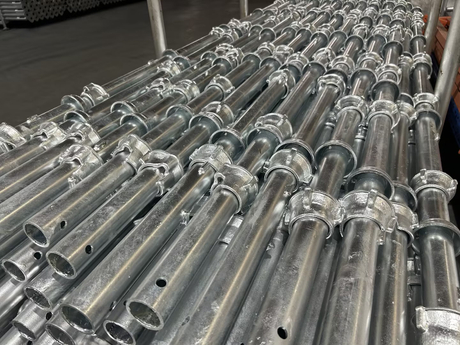

Cuplock-Gerüstnormen

Cuplock-Gerüstriegel

Becherverriegelung

Wie benutzt man das Cuplock-Gerüst?

1. Grundplatte montieren: Grundplatte und Sockelheber auf einer ebenen Fläche montieren.

2. Installieren Sie den Cuplock-Standard: Installieren Sie den Cuplock-Standard auf der Grundplatte.

3. Installieren Sie den Cuplock-Riegel: Führen Sie die Klingen an beiden Enden des Cuplock-Riegels in die Cup-Verriegelung des Cuplock-Standards ein.

4. Verriegeln Sie den Cuplock-Riegel: Drehen Sie den oberen Becher in der Becherverriegelung des Cuplock-Standards und sichern Sie ihn durch Klopfen mit einem Hammer.

5. Installieren Sie die Cuplock-Diagonalstrebe: Installieren Sie die Cuplock-Diagonalstrebe, um die Stabilität zu erhöhen und die Sicherheit und Stabilität der Gerüststruktur zu gewährleisten.

6. Installieren Sie die Arbeitsplattform: Installieren Sie die Gehbretter des Gerüsts auf den Cuplock-Riegeln und fügen Sie zur Sicherheit Geländer und Fußbretter hinzu.

7. Wiederholen Sie die Montage: Verwenden Sie Verbindungsstifte, um die zweite Schicht der Cuplock-Ständer zu verbinden, und wiederholen Sie die Installation von Cuplock-Riegeln, Cuplock-Diagonalstreben, Gerüstbrettern und anderen Komponenten.

Vorsichtsmaßnahmen für die Verwendung des Cuplock-Gerüstsystems

1. Sichtprüfung: Überprüfen Sie vor dem Gebrauch alle Komponenten auf Beschädigungen.

2. Tragfähigkeit: Die Tragfähigkeit des Gerüstsystems darf nicht überschritten werden. Stellen Sie sicher, dass das Gewicht von Arbeitern, Materialien und Werkzeugen während des Gebrauchs innerhalb der Tragfähigkeit liegt.

3. Horizontale Stabilität: Passen Sie die Basis an, um sicherzustellen, dass das Gerüstsystem eben ist. Bei unabhängiger Aufstellung ist die 3:1-Stabilitätsregel einzuhalten.

4. Sicherer Zugang: Verwenden Sie sichere und stabile Gerüstleitern oder Treppen, um sichere Zugangswege zu schaffen.

5. Schulung: Vor dem Auf- und Abbau des Gerüstes muss das gesamte Personal eine Sicherheitsschulung erhalten.

Anwendungen des Cuplock-Gerüstsystems

Das Cuplock-Gerüstsystem verfügt über eine hohe Tragfähigkeit und Vielseitigkeit und kann sowohl als Gerüstsystem als auch als Trägersystem verwendet werden. Aufgrund dieser Eigenschaft eignet es sich nicht nur für Hochhäuser, sondern auch für den Brücken- und Tunnelbau, den Schiffbau, Industriestandorte und andere Bereiche.

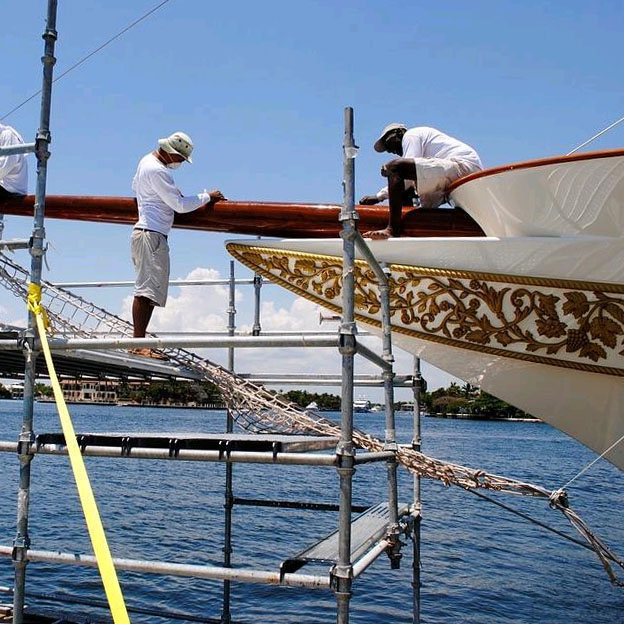

Schiffbau

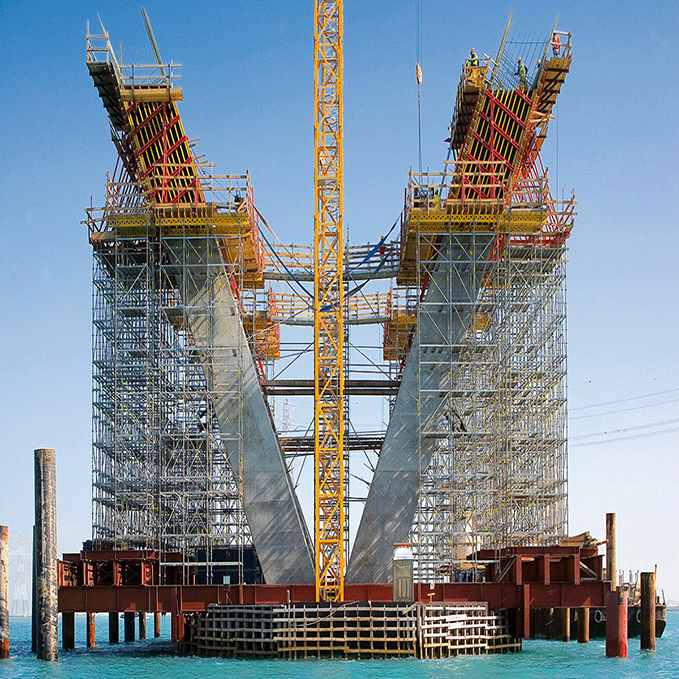

Brückenbau

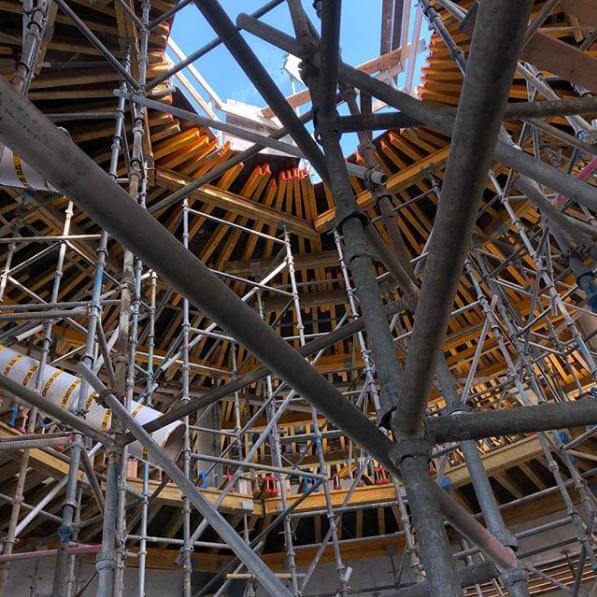

Kreisförmiges Gebäude

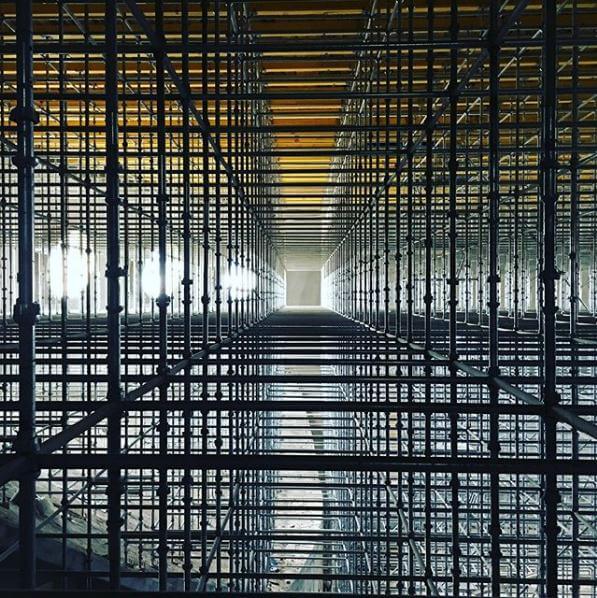

Hochhaus
