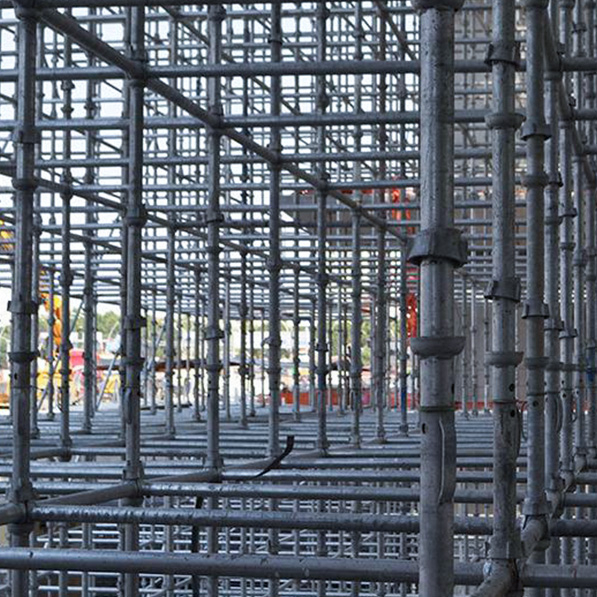

Führender Anbieter des Cuplock -Gerüstsystems

Das Cuplock-Gerüstsystem ist das weltweit am häufigsten verwendete Der offizielle Name dieses Gerüstsystem . Gerüstsystems ist Cuplok, aber die meisten Leute kennen es als Cuplock. EK Cuplock-Gerüste werden für Stütz- und Zugangskonstruktionen in der Bauindustrie, im Offshore-Bau, in der industriellen Wartung und im Schiffbau verwendet. Und alle Teile des Cuplock-Systems sind so konzipiert und hergestellt, dass sie allen Standards der Gerüstbauindustrie entsprechen.

Das Cuplock-System verfügt über schnelle Verriegelungs- und Befestigungsvorrichtungen, die den Bauprozess vereinfachen und die Teilnahme der Arbeiter am Bau sicherer machen. All dies sind gute Möglichkeiten, die Arbeitseffizienz von Bauprojekten zu optimieren und den Bausicherheitsindex zu verbessern.

Für diese Seite:

Cuplock -Gerüstvideo

Im Allgemeinen gibt es zwei Methoden zum Schweißen von Cuplock-Standards: manuelles Schweißen und maschinelles Schweißen.
Unter manuellem Schweißen versteht man das manuelle Lichtbogenschweißen. Zuerst werden die Bodenbecher und die Positionsstifte durch Punktschweißen am vertikalen Cuplock-Rohr befestigt, dann erfolgt die vollständige Verschweißung. Die Schweißrichtung verläuft von unten nach oben, wodurch sichergestellt wird, dass die Komponenten fest mit dem vertikalen Cuplock-Rohr verschweißt werden und häufige Schweißraupen- oder Porositätsfehler vermieden werden, die beim Hochkantschweißen auftreten.
Das Maschinenschweißen umfasst das CO₂-Schutzgasschweißen und das Widerstandsschweißen. Das Schutzgasschweißen zeichnet sich durch eine große Eindringtiefe, weniger Spritzer und einen hohen Automatisierungsgrad aus und eignet sich daher für die Massenproduktion. Die meisten Gerüsthersteller verwenden CO₂-Schutzgasschweißen. Widerstandsschweißgeräte sind mit höheren Investitionskosten verbunden, haben aber eine kleinere Wärmeeinflusszone auf dem Grundmaterial und die Verbindungsfestigkeit kann über 95 % der Festigkeit des Grundmaterials erreichen. Es wird typischerweise für vertikale Cuplock-Rohrverlängerungen verwendet.

Wichtige Punkte und Qualitätskontrolle beim Cuplock-Standardschweißen
1. Die Schweißflächen des Cuplock-Vertikalrohrs und des Cuplocks müssen glatt geschliffen werden, um zu verhindern, dass Verunreinigungen wie Öl und Feuchtigkeit die Schweißqualität beeinträchtigen.
2. Die Schweißnaht sollte frei von Mängeln wie Rissen und mangelnder Verschmelzung sein und eine Hinterschnitttiefe von ≤ 0,5 mm aufweisen (wie in JGJ 166-2016 angegeben).
3. Bei hochfesten Stählen wie Q345 ist eine zweistündige Nachbehandlung bei 250 °C nach dem Schweißen erforderlich, um das Risiko einer durch Wasserstoff verursachten Rissbildung zu verringern.

Das vertikale Schweißen von Ek Cuplock -Gerüst ist hauptsächlich in drei Schritte unterteilt:

1. Passen Sie die Entfernung der Werkzeugausrüstung an und bestimmen Sie das Bottombecher -Intervall. Verwenden Sie Spotschweißen, um die unteren Tassen und Stifte am vertikalen Rohr zu fixieren.

2. Stifte Vollschweißnahe, die sicherstellen, dass die lokalisierten Stifte fest am vertikalen Rohr befestigt sind.

3. Bottombecher Vollschweißnahe, um die Stabilität der unteren Tassen zu gewährleisten und den Sicherheitsindex in der Konstruktion und Verwendung zu gewährleisten.

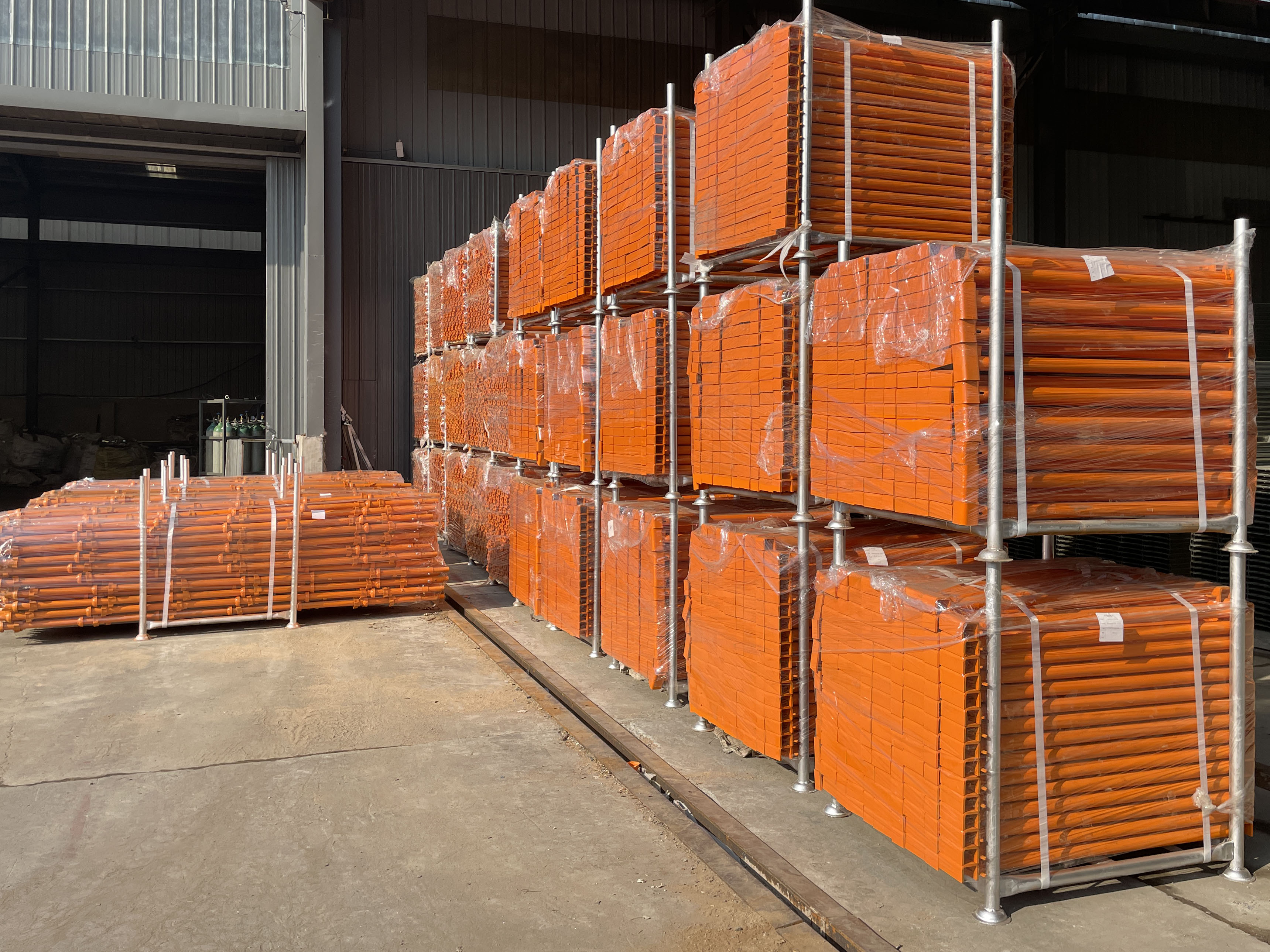

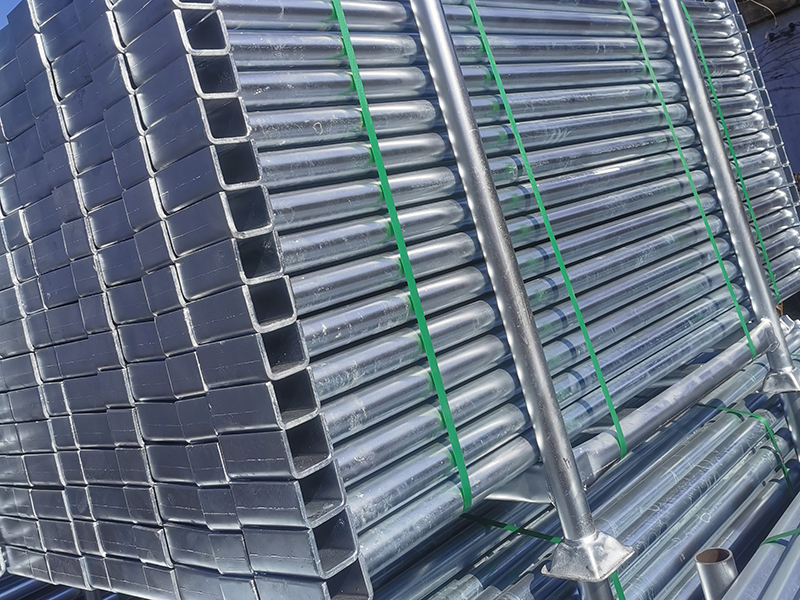

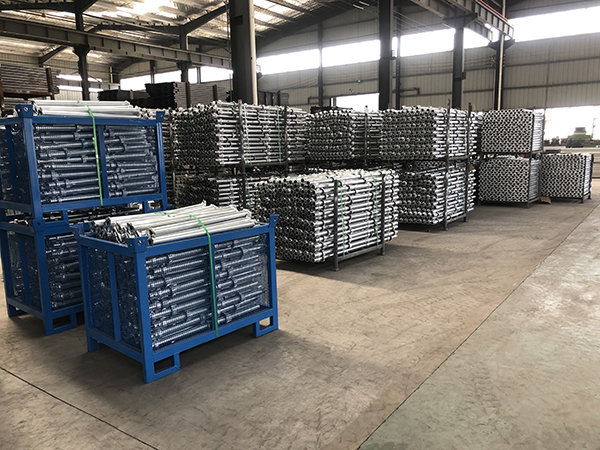

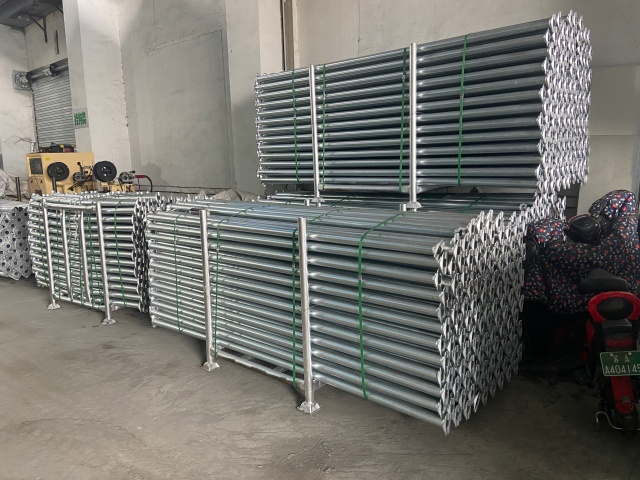

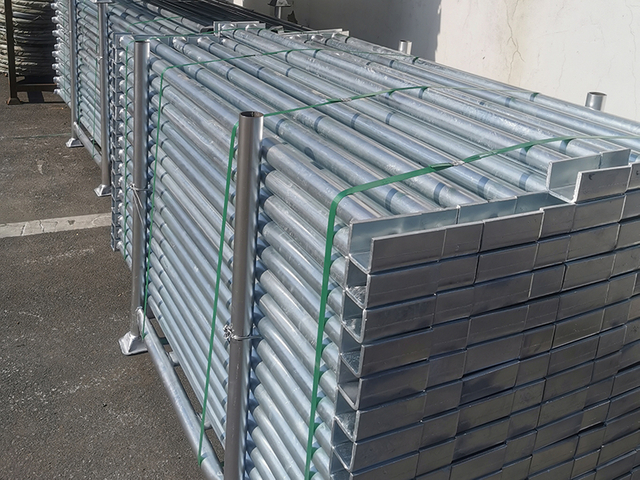

Bulk -Cuplock -Gerüstsystem

Wenn die Produktion und Verpackung einer Charge von Cuplock -Gerüstprodukten, die vom Kunden erforderlich sind, abgeschlossen sind, werden wir Fotos aufnehmen und Dateien aufbewahren, sie an den Kunden senden, die Ladezeit dieser Charge von Gerüst -Cuplock informieren und den Kunden über den Versandplan informieren.

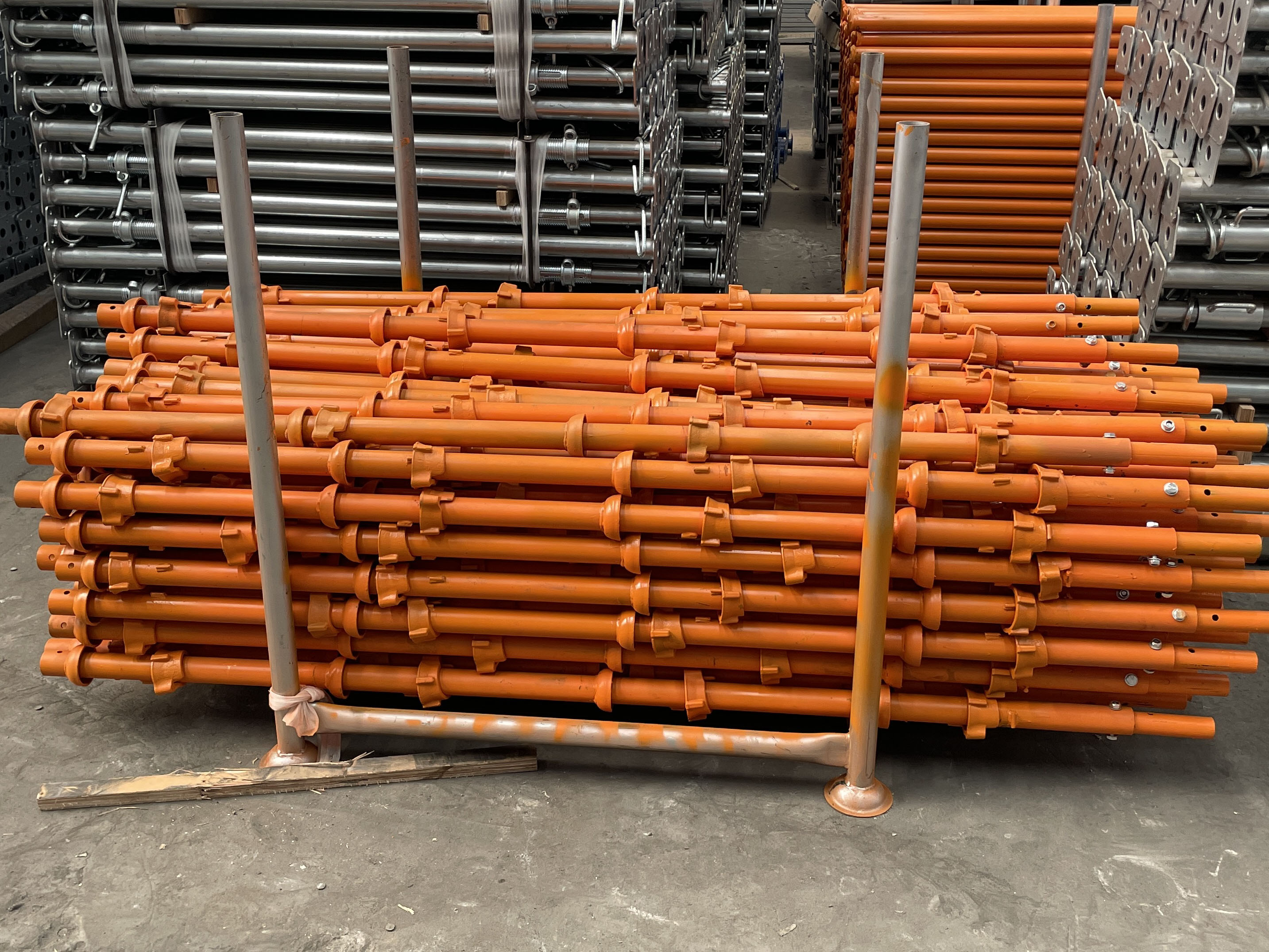

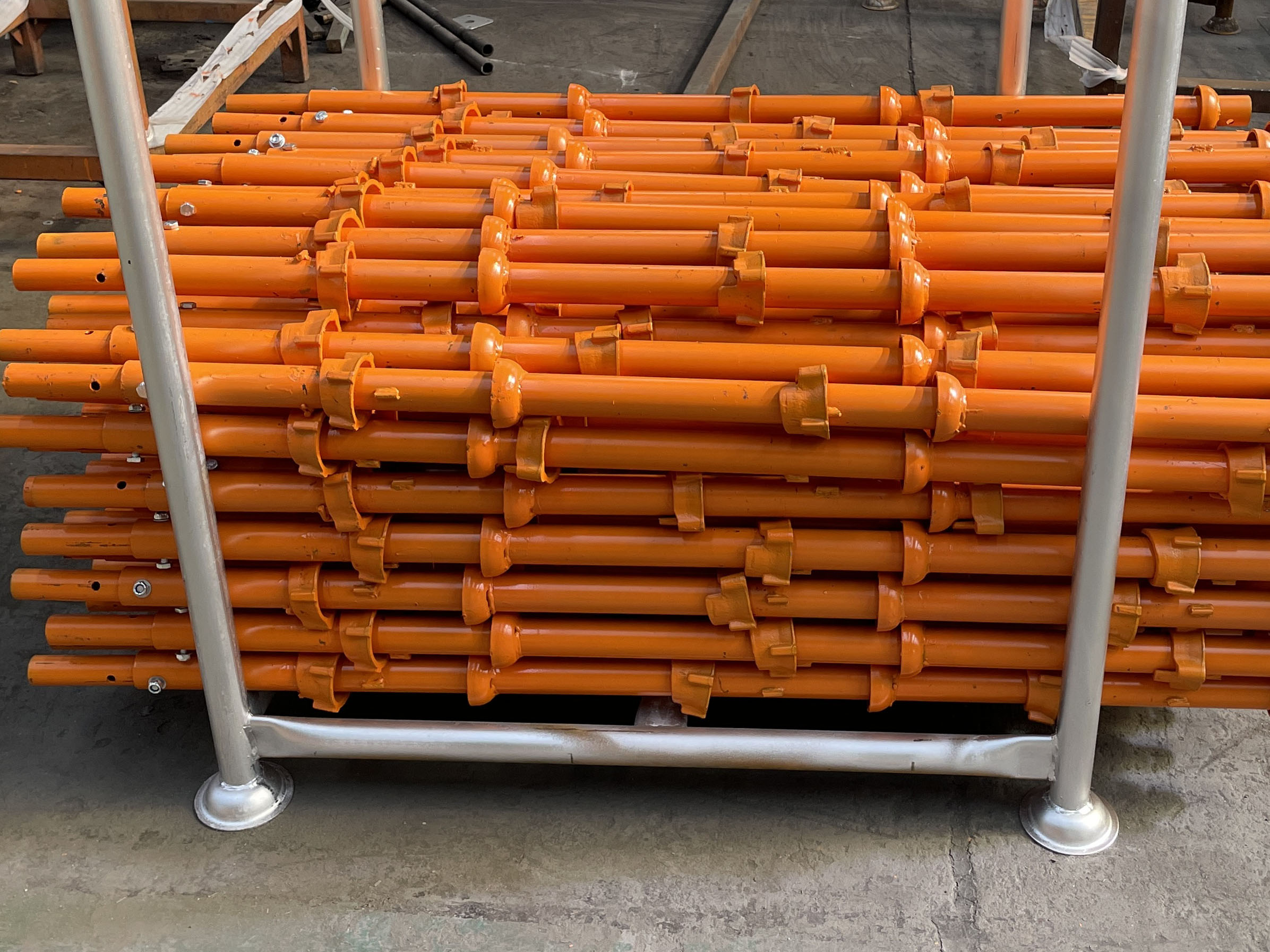

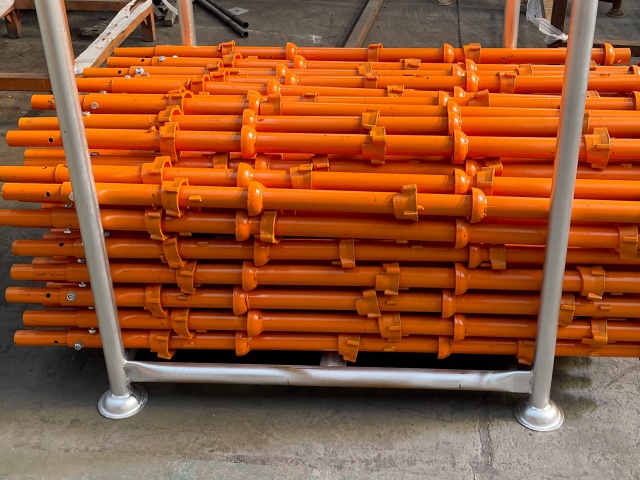

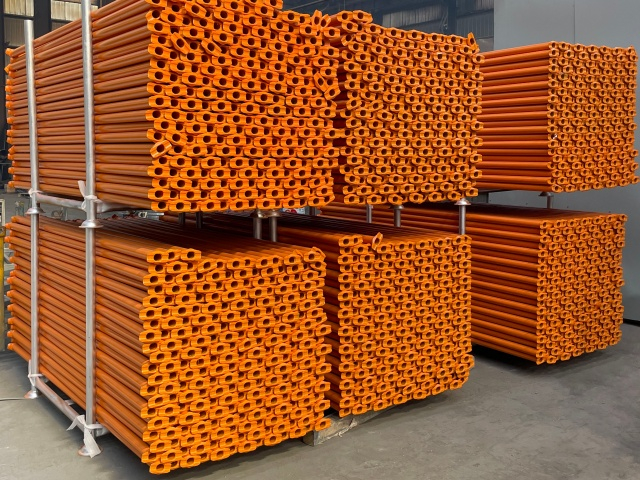

Malen von Cuplock -Gerüstsystemen

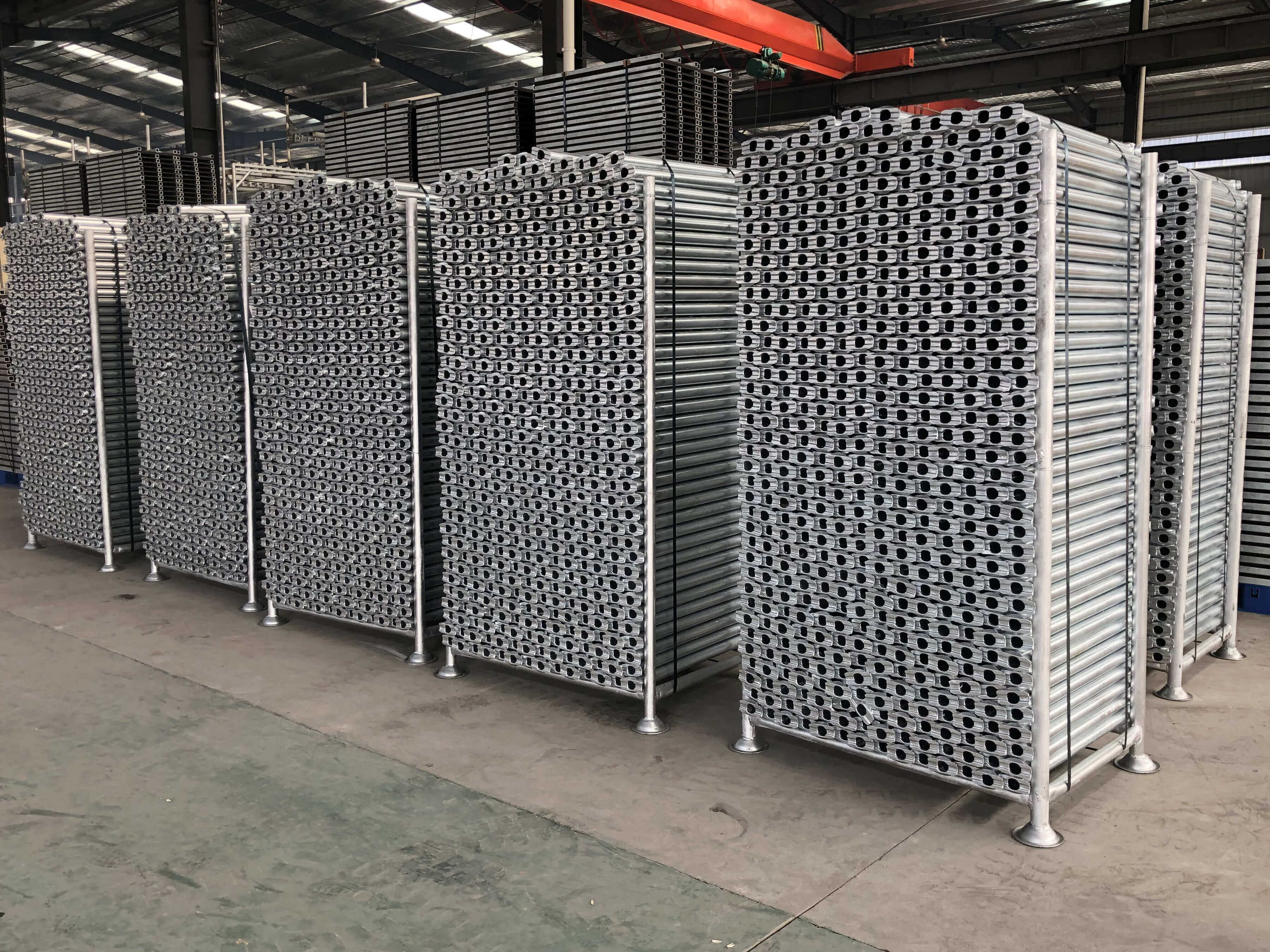

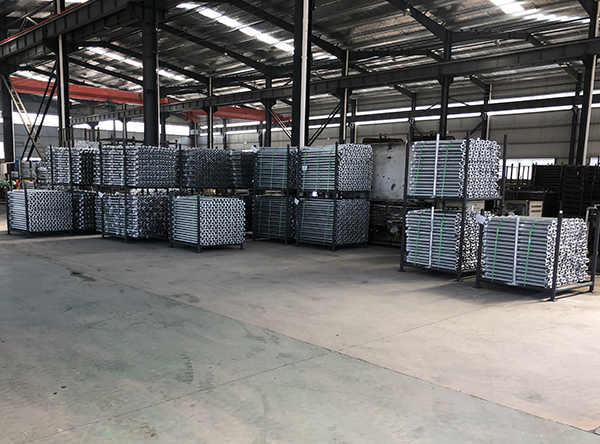

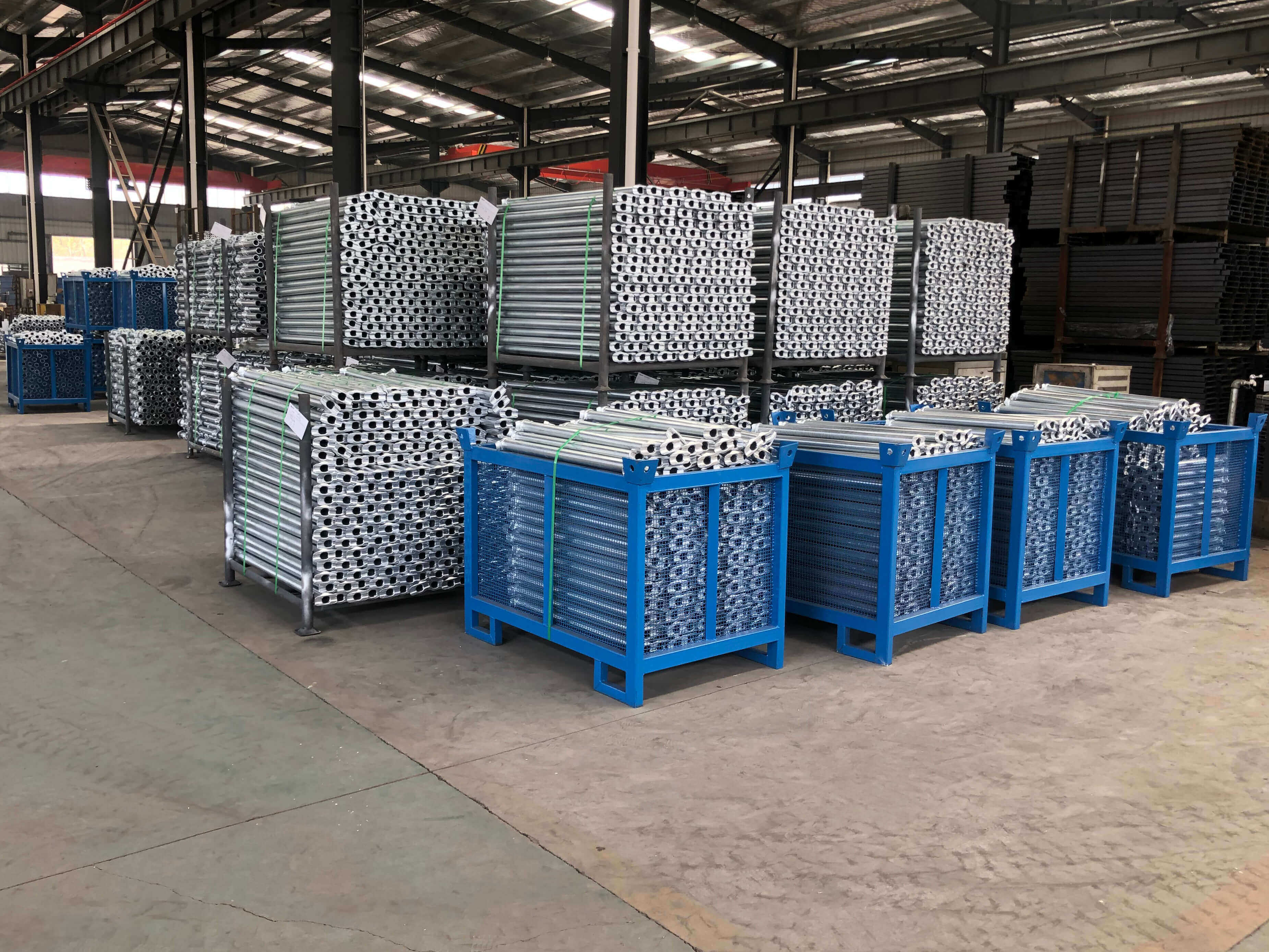

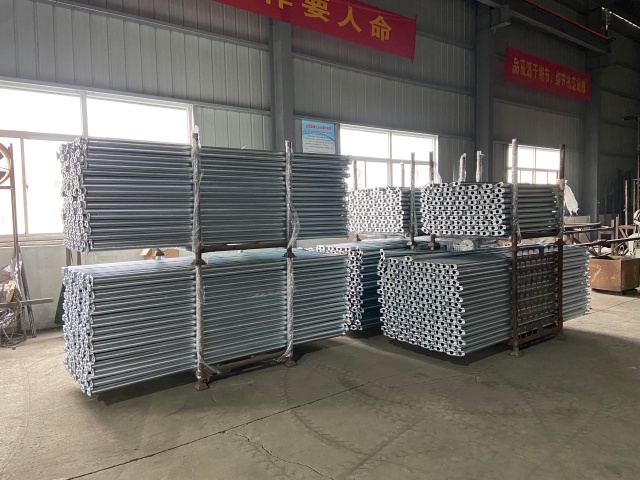

Bulk-Cuplock-System

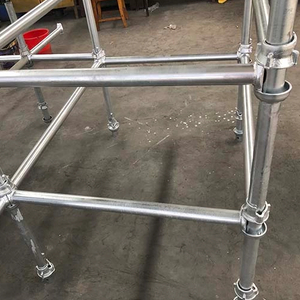

Was ist Cuplock -Gerüst

Cuplock-Gerüst ist ein Gerüstsystem , das den „Becher“ und die „Klinge“ verwendet, um die vertikale/Standard- und die horizontale/Hauptschiene miteinander zu verriegeln und die Flügel durch Drehen der Schale zu verriegeln. Dieses Cuplock-Gerüstsystem kommt ohne Mutter, Bolzen oder Keil aus. Der Knotenpunkt des Gerüstsystems von Cuplock ist revolutionär und macht es schneller und einfacher als jedes andere Gerüstsystem.

Warum Cuplock wählen?

Die Verbindungsstruktur des Cuplock-Gerüstsystems ist vernünftig, der Produktionsprozess ist einfach, die Bedienung ist einfach und der Einsatzbereich ist vielfältig. Im Vergleich zu herkömmlichen Gerüsten weist das Cuplock-System die folgenden bemerkenswerten Eigenschaften auf:

Cuplock -Funktionen	Details
Leicht zu stehen	Keine Mutter und Keil oder Keil, die Klinge einfach an jedem Knoten auf dem Standard in die Tasse einsperren.
Probe	Schnell und einfach zu errichten mit nur vier Komponentenbefestigungen .
Leichtes Gewicht	Das aus 3,2 mm dickem Edelstahl hergestellte Cuplock-System ist 20 % leichter als standardmäßige 4 mm dicke Gerüstrohre.
Wirtschaftlich	Cuplock-System mit nur drei Hauptkomponenten.
Schnell	30% -50% schneller als herkömmliches Gerüst.
Dauerhaft	HOT-DIP-galvanized bietet eine längere Lebensdauer.
Vielseitig	Mit 500 -mm -Tassen -Intervallen auf den Branchen ist das Cuplock -Gerüstsystem äußerst vielseitige Fassade, Strukturen, kreisförmige, Vogelkäfer, Treppen, mobile Türme und etc.
Flexibel	0,6 m bis 3,0 m Buchten unter Verwendung von Brettern oder Batten.

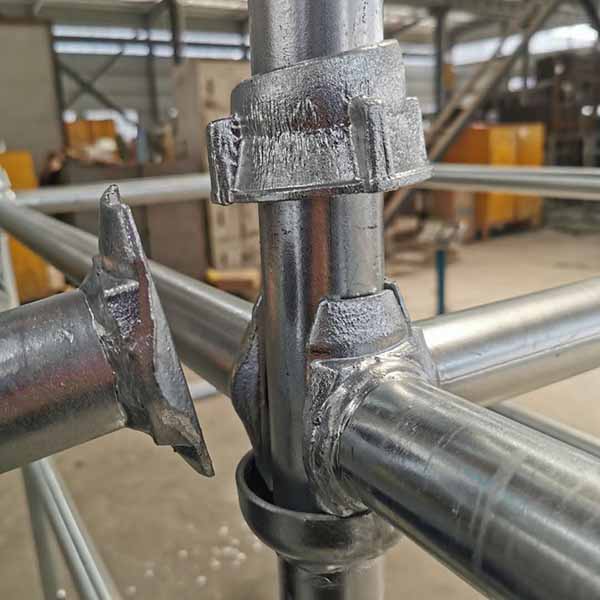

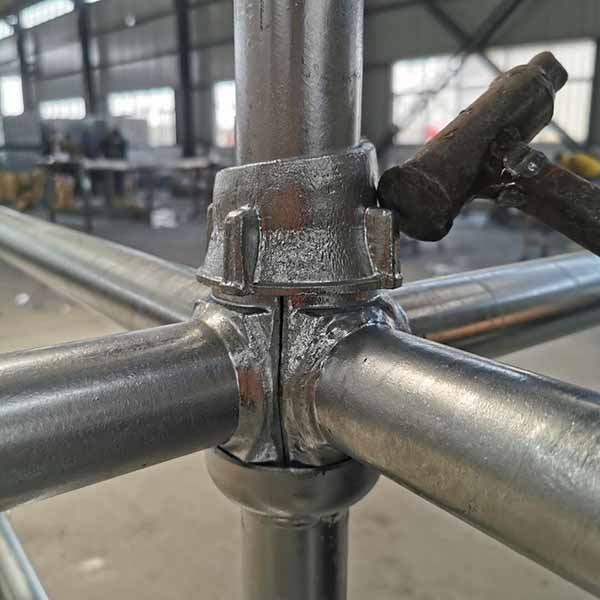

Cup-Sperrverfahren:

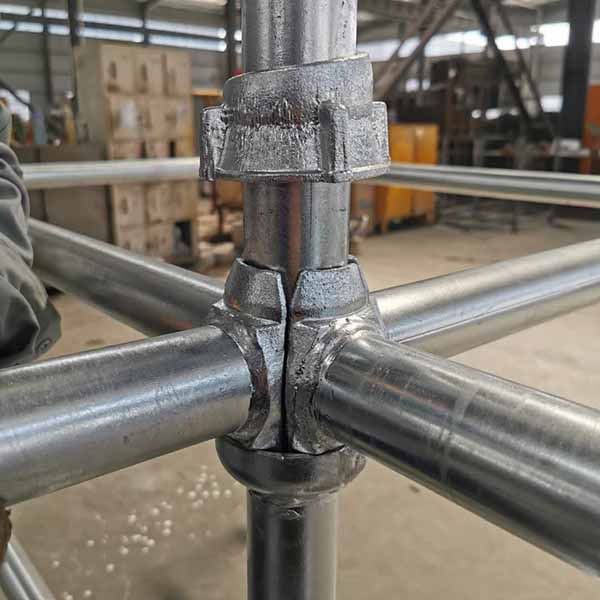

Nachfolgend finden Sie Bilder, die die Installation des Cuplock-Systems zeigen :

1 、 Suchen Sie die Ledger -Klinge in den unteren Becher

2 、 Schieben Sie die obere Tasse den Standard hinunter und drehen Sie

3 、 mit einem Hammerschlag festziehen

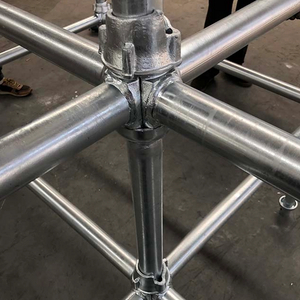

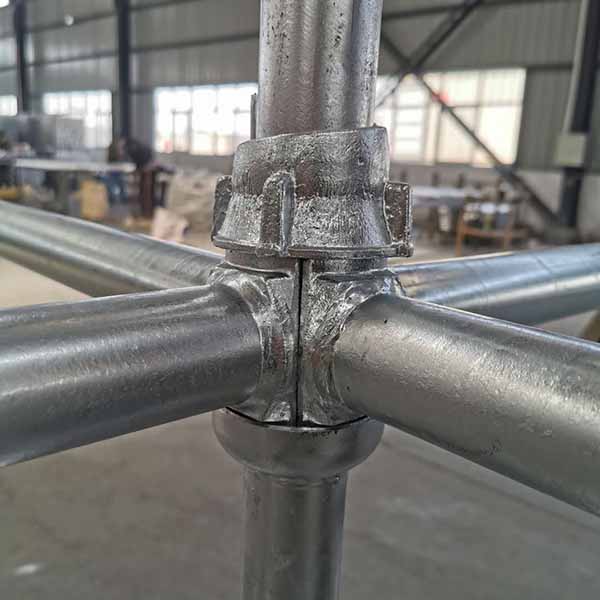

4 、 Ein Knotenpunkt eines Cuplocks abgeschlossen

Teile des Cuplock -Gerüstsystems

EK Scaffolding bietet Kunden mit Bedarf ein hochwertiges Sortiment an Cuplock-Gerüstsystemen. Das gesamte Cuplock-Systemsortiment wird unter Verwendung hochwertiger Rohstoffe und unter Einhaltung internationaler Qualitätsstandards perfekt hergestellt. Darüber hinaus kann der Hersteller von EK -Gerüsten eine Vielzahl von Spezifikationen für diese Produkte bereitstellen, um den unterschiedlichen Anforderungen der Kunden gerecht zu werden. Unsere Produktpalette umfasst Cuplock Vertical/Standard, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket und Cuplock-Zubehör usw.

Die von EK scaffolding hergestellten Kern-Cuplock-Systemteile sind wie folgt:

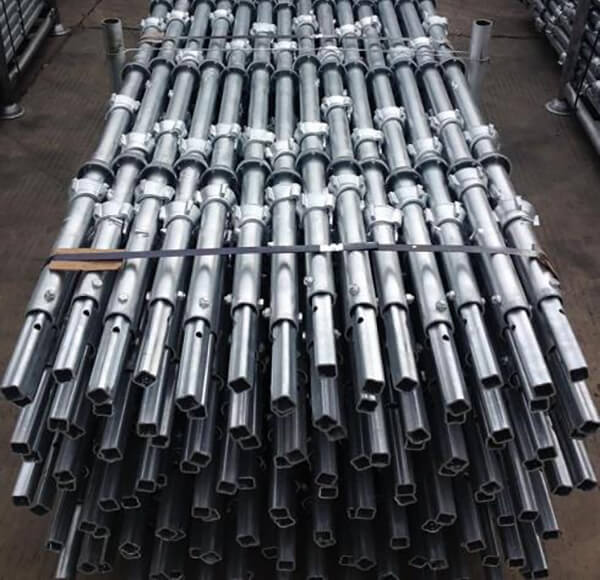

Spigoted Standard / Vertikal

Diese Cuplock-Standards werden in Verbindung mit integrierten Zapfen mit einer Länge von 150 mm verwendet, die oben an jedem für die Herstellung vertikaler Verbindungen vorgesehen sind. Die Zapfen sind gebohrt, um Sicherungsstifte aufzunehmen, wenn kleinere Zugkräfte zwischen Standardelementen aufgenommen werden müssen.

Cuplock-Zapfen, Standard/Vertikal Stahlrohr: 48,3*3,2 mm
Code	Artikel	Länge		Gewicht
EK-CLS001	Cuplock -Spigot -Standard	0,5 m	1'8 '	3,40 kg	7,50 lbs
EK-CLS002	Cuplock -Spigot -Standard	1,0 m	3'3 '	6.10 kg	13,45 lbs
EK-CLS003	Cuplock -Spigot -Standard	1,5 m	4'11 '	8,72 kg	19,22 lbs
EK-CLS004	Cuplock -Spigot -Standard	2,0 m	6'6 '	11,34 kg	25,00 lbs
EK-CLS005	Cuplock -Spigot -Standard	2,5 m	8'2 '	13,95 kg	30,75 lbs
EK-CLS006	Cuplock -Spigot -Standard	3,0 m	9'10 '	16,57 kg	36,53 lbs
Spezifikationen können nach Anforderungen angepasst werden.

Bigotless Standard / vertikal

Diese Standards haben keinen Zapfen, diese Kombination von Komponenten wird für alle erweiterten Laibhöhen gerichtet, aber für niedrigere Höhen ist nur ein schacktloses Design das Einsetzen von Buchsen mit verschiedenen Kopfkomponenten, um die Anforderungen unterschiedlicher Unterstützungsanwendungen wie Aluminiumstrahlunterstützung oder Deckungssysteme zu erfüllen.

Cuplock-Zapfenloser Standard / Vertikal Stahlrohr: 48,3*3,2 mm
Code	Artikel	Länge		Gewicht
EK-CLS007	Cuplock -schackloser Standard	0,8 m	2'7 '	4,56 kg	10.05 Lbs
EK-CLS008	Cuplock -schackloser Standard	1,3 m	4'3 '	7,18 kg	15.83 Lbs
EK-CLS009	Cuplock -schackloser Standard	1,8 m	6 '	9,79 kg	21.58 Lbs
EK-CLS010	Cuplock -schackloser Standard	2,3 m	7'6 '	12,41 kg	27.36 Lbs
EK-CLS011	Cuplock -schackloser Standard	3,0 m	9'9 ''	15,70 kg	34,61 lbs
Spezifikationen können nach Anforderungen angepasst werden.

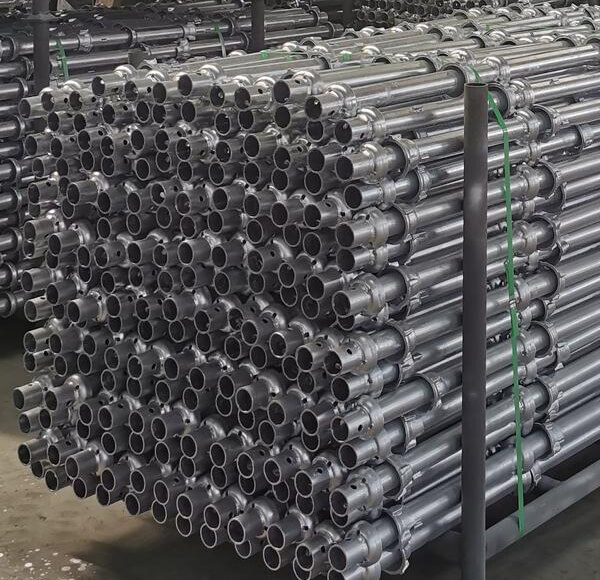

kupplöckiger Standard -Standard/Vertikal

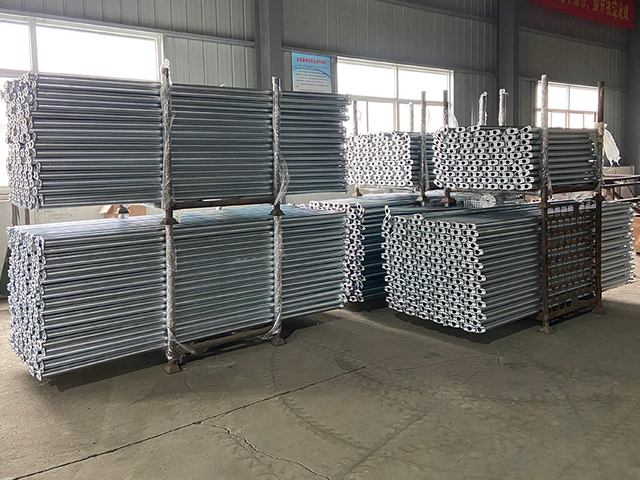

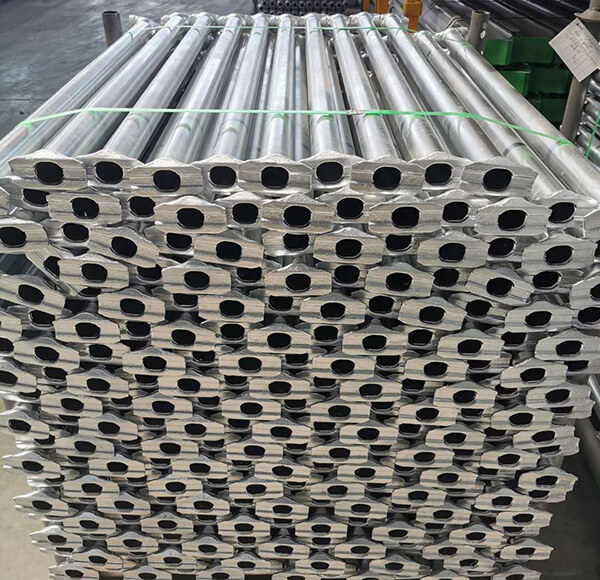

Culplock -Ledger / Horizontal

Cuplock -Ledger werden aus 48,3*3,0 -mm -Gerüstrohr mit geschmiedeten Stahlblattenden hergestellt, die in die unteren Tassen der Standards gelangen und von den entsprechenden oberen Tassen an Ort und Stelle gesperrt werden. Ledger sind in verschiedenen Längen erhältlich, um die gewünschte Netzspezifikation für das Gerüst- oder Schalungssystem bereitzustellen.

Culplock -Ledger / Horizontal Stahlrohr: 48,3*3,0 mm
Code	Artikel	Länge		Gewicht
EK-CLL001	Culplock -Hauptbuch	0,6 m	2 '	2,35 kg	5.18 lbs
EK-CLL002	Culplock -Hauptbuch	1,0 m	3'3 '	3,75 kg	8,27 lbs
EK-CLL003	Culplock -Hauptbuch	1,5 m	4'11 '	5,47 kg	12.06 Lbs
Ek-CLL004	Culplock -Hauptbuch	2,0 m	6'6 '	7,21 kg	15,90 lbs
EK-CLL005	Culplock -Hauptbuch	2,5 m	8'2 '	8,93 kg	19,69 lbs
Spezifikationen können nach Anforderungen angepasst werden.

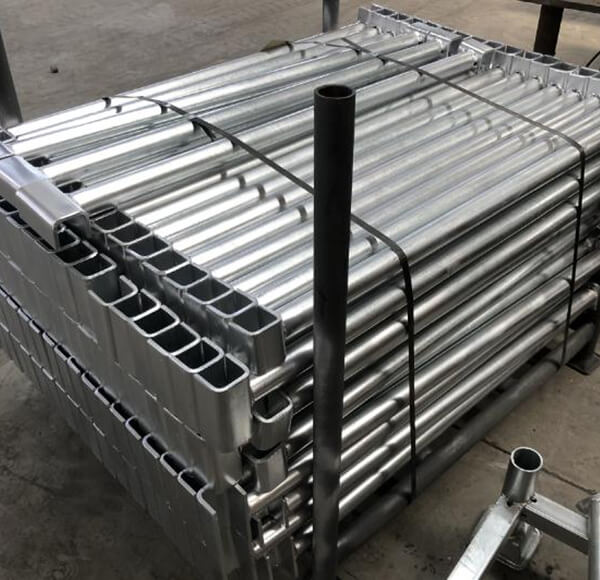

Cuplock -Überzug

Cuplock -Übersetzungen werden aus 48,3*3,2 mm Gerüstrohr hergestellt und für die Zwischenunterstützung für Standard -Gerüst -Walk -Boards ausgelegt , indem zwischen den inneren und äußeren Ledgers übergeht.

Cuplock -Überzug Stahlrohr: 48,3*3,2 mm
Code	Artikel	Länge		Gewicht
EK-CLT001	Cuplock -Überzug	0,56 m	1'10 ''	3,79 kg	8,36 lbs
EK-CLT002	Cuplock -Überzug	0,80 m	2'7 '	4,67 kg	10.30 lbs
EK-CLT003	Cuplock -Überzug	1,30 m	4'3 '	6,50 kg	14,33 lbs
EK-CLT004	Cuplock -Überzug	1,80 m	6 '	8,33 kg	18.36 lbs
Spezifikationen können nach Anforderungen angepasst werden.

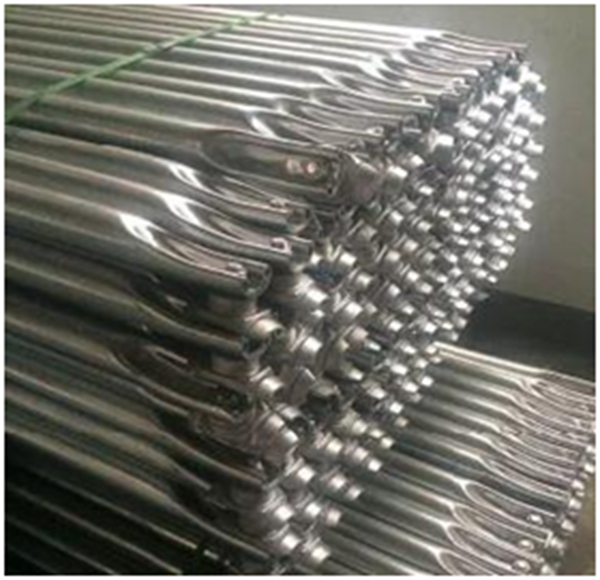

Klammer / Diagonal

Cuplock -Klammern werden aus 48,3*3,2 mm Gerüstrohr hergestellt und jede Klammer hat zwei Drehklingenenden. Ihre Funktion besteht darin, Quer- und Längsschnittstrukturen zu liefern.

Klammer / Diagonal Stahlrohr: 48,3*3,2 mm
Code	Artikel	Länge		Gewicht
EK-CLB001	Culplock -Klammer	1,5*1,8 m	4'11 ''*6 '	8,70 kg	19.18 lbs
EK-CLB002	Culplock -Klammer	1,8*2,0 m	6 '*6'6' '' '	9,80 kg	21.60 lbs
EK-CLB003	Culplock -Klammer	1,5*2,5 m	4'11 '*8'2 ''	10,70 kg	23,59 lbs
EK-CLB004	Culplock -Klammer	2,0*2,5 m	6'6 '*8'2 '' '	11,50 kg	25,35 lbs
EK-CLB005	Culplock -Klammer	2.0*3.0m	6'6 ''*9'10 '' '	13,00 kg	28,66 lbs
Spezifikationen können nach Anforderungen angepasst werden.

Inspektion des EK Cuplock-Systems

Das professionelle QC von EK Scaffolding wird detaillierte Messungen auf der Grundlage der mit Kunden bestätigten Zeichnungen vornehmen, nachdem die Gerüst -Cuplock -Produkte herausgekommen sind, um sicherzustellen, dass die Größe der Cuplock -Gerüstprodukte den Kundenanforderungen entspricht.

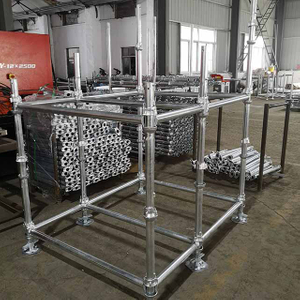

EK CuPlock -Gerüst -Installationstest

EK -Gerüste - Vor der Cuplock -Produktverpackung extrahiert professionelles Qualitätspersonal das Cuplock -Gerüstsystem zufällig aus den von den Kunden gekauften Produkten zur Installation und Prüfung, um zu überprüfen, ob das Produkt normal verwendet werden kann.

EK CuPlock -Gerüst -Installationstest

Cuplock -Gerüstkatalog

Hier ist der Katalog des Ek Cuplock -Gerüstsystems. Hier sehen Sie alle unsere diagonalen Klammer-, Hauptbuch- und Standardprodukte.

Wenn Sie der Meinung sind, dass der CuPlock -Gerüstkatalog Sie nicht befriedigen kann, haben wir auch Dateien zum Herunterladen.

Name	Herunterladen
EK Cuplock-Gerüstsystemkatalog.pdf	Herunterladen

Projekte des Cuplock -Gerüstsystems

Die Vielseitigkeit und die breite Palette von Cuplock machen es zu einem idealen System für fast jede Situation. Von dem einfachen Wohngebäudeprojekt bis hin zu den komplexesten
Zugangs- und Unterstützungsstrukturen kann es Kurven und komplexe Konturen folgen und ist auch für viele Situationen für industrielle Wartung geeignet.

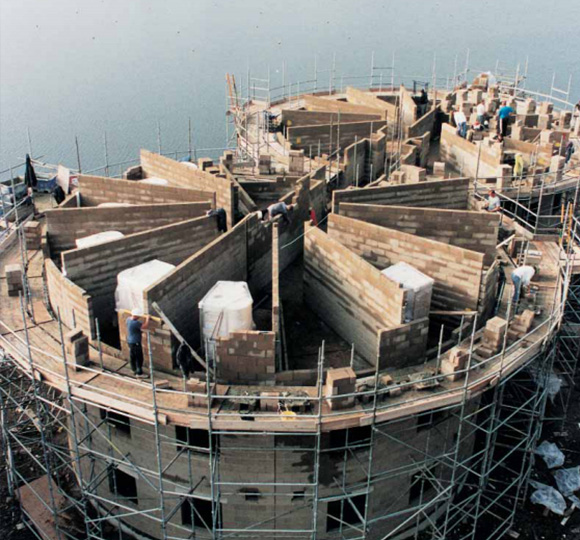

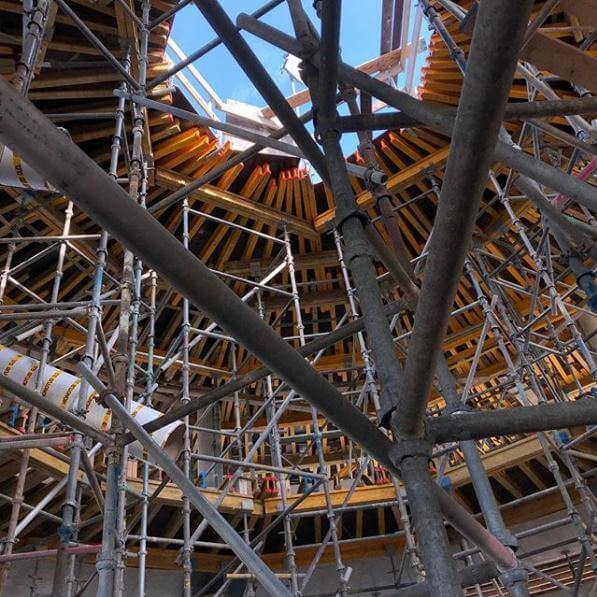

Culplock für gekrümmte Strukturen

Das Cuplock-Gerüstsystem bietet die Möglichkeit, Riegel/Horizontale aus jedem Winkel in die Ständer/Vertikale einzurasten. Durch die variablen Cuplock-Systemgrößen können gebogene Strukturen einfach und gut realisiert werden.

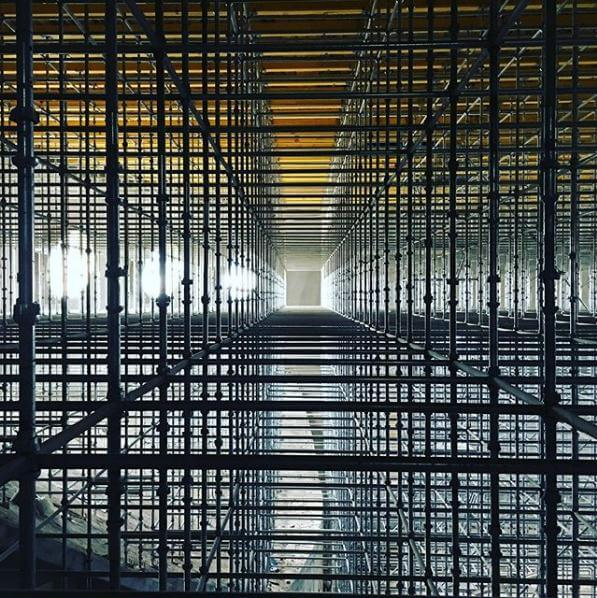

Cuplock für Stützstrukturen

Das Cuplock -Gerüstsystem wird häufig verwendet, um Gerüst -Stützstrukturen zu erstellen. Die Auslegerlastkapazität dieses Cuplock -Systems ist sehr hoch. Und der Bereich der Komponenten ermöglicht es dem System, virtuell zu reagieren und Anwendungen zu unterstützen.

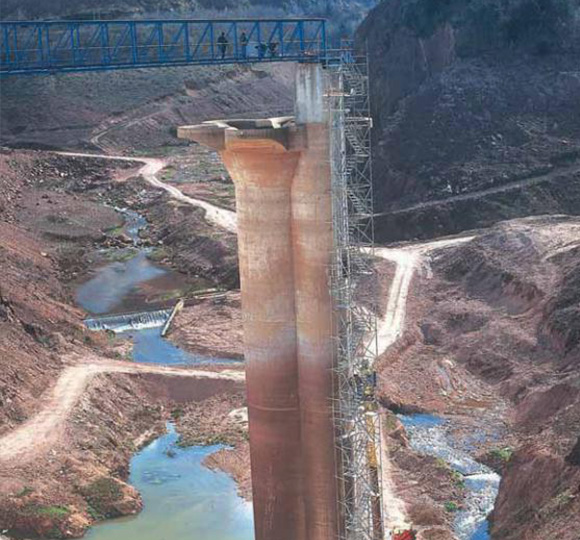

Culplock für Treppentürme

Der Cuplock-Treppenturm enthält spezielle Treppenkomponenten im herkömmlichen Cuplock-Turm, um eine sichere, benutzerfreundliche Zugriffslösung zu erstellen, und ist schnell und einfach zu installieren.
