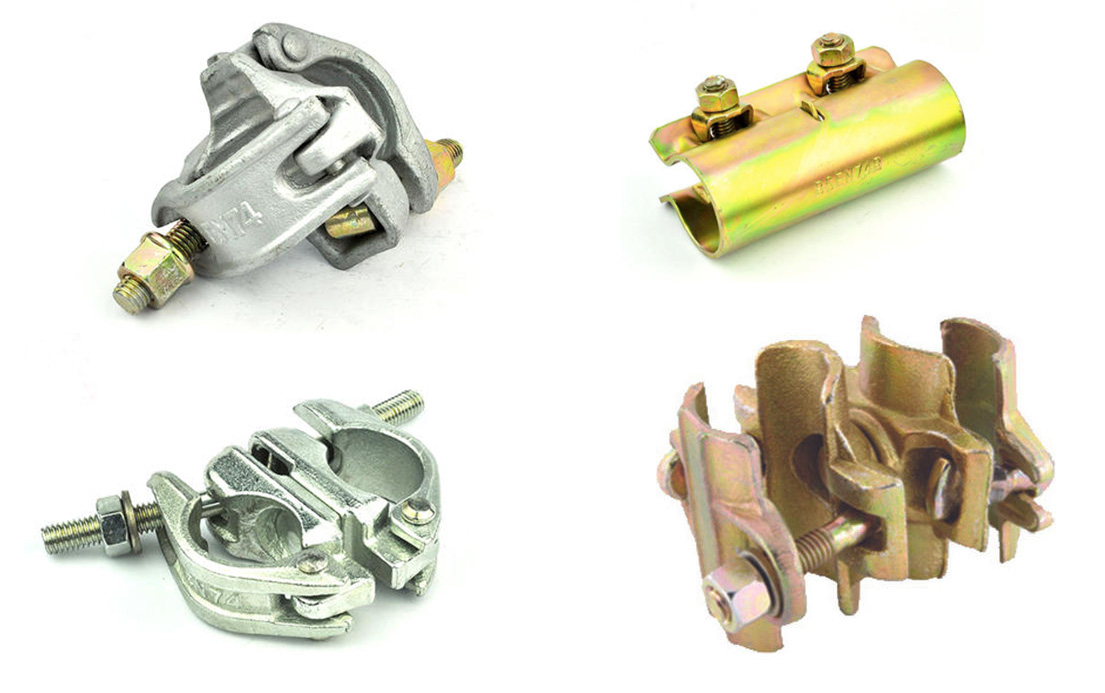

Führender Lieferant von Gerüstkupplungen in China

Gerüstkupplungen , die beim Bau von Gerüsten zum Verbinden von Stahlrohren und als Verbindungsstücke zwischen Stahlrohren und anderen Strukturen verwendet werden, werden häufig bei verschiedenen Arten von Gerüstprojekten verwendet. . In der Regel gibt es europäische und japanische Normen. Als führender in China konzentriert sich EK Anbieter von Gerüstkupplungen auf die Einführung qualitativ hochwertiger Gerüstkupplungen nach europäischem Standard, um den Anforderungen der folgenden Länder gerecht zu werden: Österreich, Belgien, Zypern, Tschechische Republik, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Island, Irland, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Polen, Portugal, Slowakei, Slowenien, Spanien, Schweden, Schweiz und Vereinigtes Königreich.

Gerüstkuppler SGS -Zertifikat

Name	Herunterladen
EK-SGS-DOPPELKUPPLUNG 2025 NEU.pdf	Herunterladen
EK-SGS-SWIVEL COUPLER 2025.pdf	Herunterladen
EK-SGS-PUTLOG COUPLER 2025.pdf	Herunterladen
EK-SGS-HÜLSENKUPPLUNG 2025.pdf	Herunterladen
EK-SGS-TRÄGERKUPPLUNG 2025.pdf	Herunterladen
EK-SGS-BRC-KOPPLER 2025.pdf	Herunterladen

Je nach Verwendungsszenario und unterschiedlicher Größe von Kupferrohren lauten die am häufigsten verwendeten Gerüstkupplungsspezifikationen: 48,3*48,3. Es gibt auch einige besondere Spezifikationen, wie in der folgenden Tabelle dargestellt:

Nach verschiedenen Größen

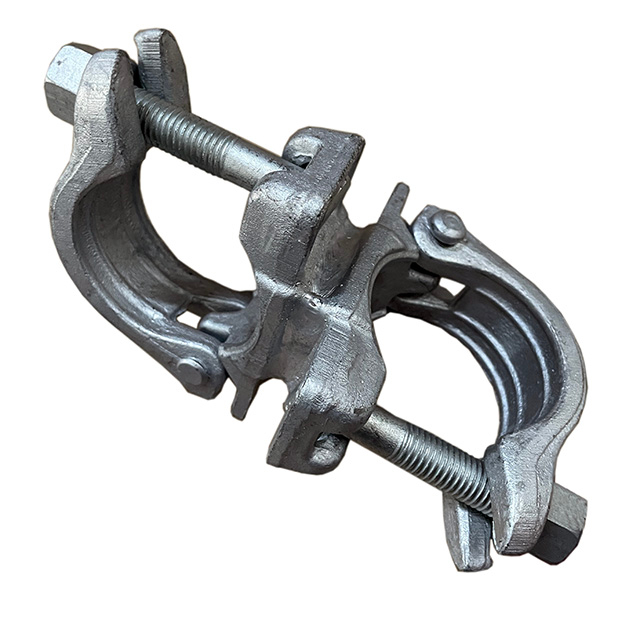

Doppelkuppler	Drehkoppler
48,3*34	48,3*34	34*34	34*38
48,3*38	48,3*38	38*38	38*42
48,3*42	48,3*42	42*42	42*60
48,3*48.3	48,3*48.3	48,3*60,3	-
48,3*60	48,3*60	60*60	60*76
48,3*76	48,3*76	76*76	86*89
48,3*60,3	48,3*89	89*89	-
60,3*60,3	60,3*60,3	-	-

Hülsen-/Gelenkkupplung	Trägerkoppler	Putlog/Einzelkoppler	Vorstandsbehälterkuppler	Distanzkoppler	SK - Bjelke Klips	Doppelter Oppeng Klips	Gravelock	Ringkoppler
48,3*48.3	48,3*45	48,3*48.3	48,3*38	48,3*74	48.3	48,3*48.3	48.3	48.3
40*40	48,3*50	-	48,3*45	48,3*98	-	-	-	-
-	48,3*55	-	38*38	-	-	-	-	-

Unser Gerüstkuppler hat viele internationale Zertifikate erhalten, wie EN 74-1: 2005 und EN 74-1: 2005 Klausel 7.4.3 usw.

Speziell geformter Koppler

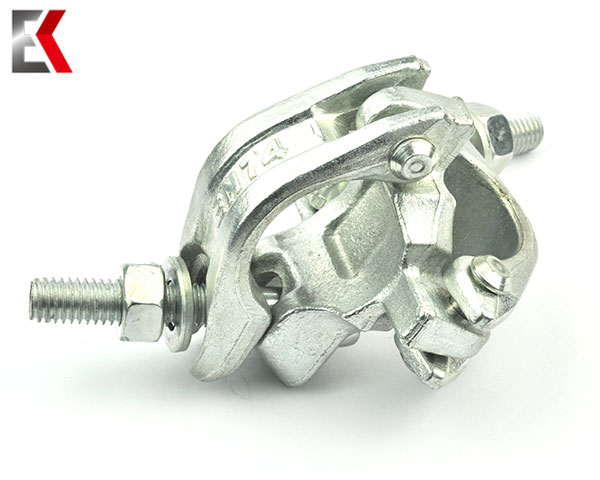

Drop Forged Double Coppler

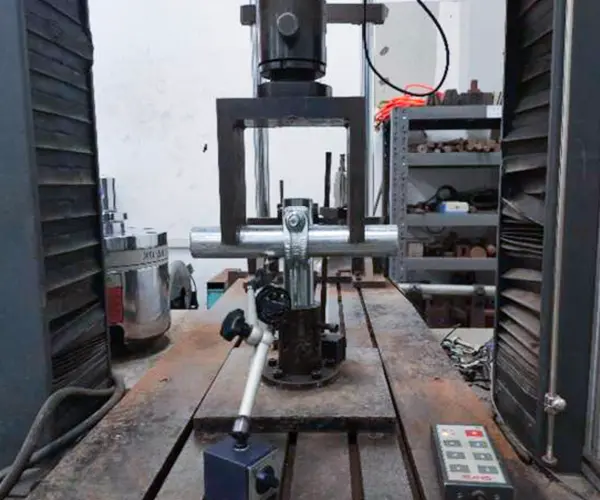

Im Test (Rutschkraft)

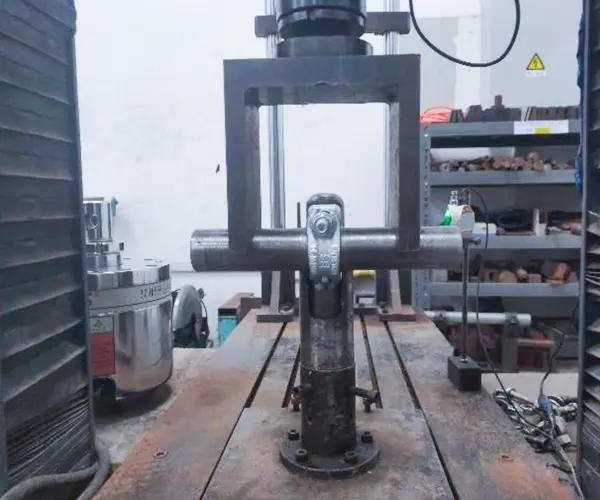

Im Test (Versagenskraft)

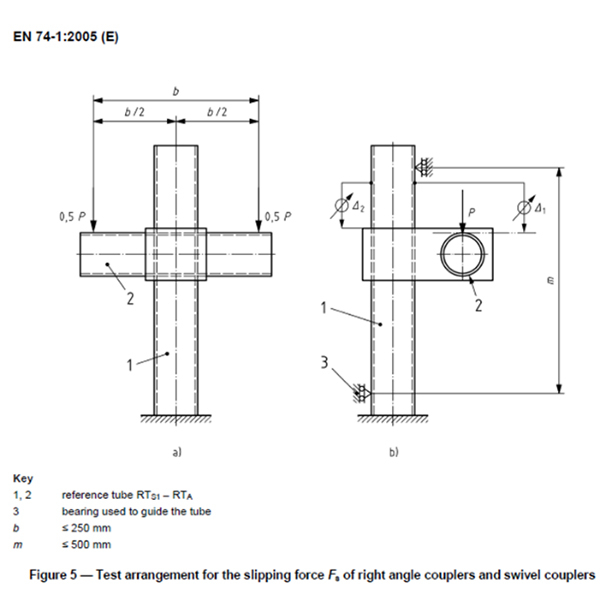

Rutschkraft: Wenn der Druck zum ersten Mal ausgeübt wird und der Druck mehr als 10 kN beträgt, sollte der Gleitweg des Gerüststahlrohrs weniger als 7 mm betragen. Das Testergebnis lautet: Bei einem Druck von 10,6 kN beträgt der Gleitweg des Stahlrohrs auf der Gerüstkupplung weniger als 7 mm, was den Standardanforderungen entspricht.

Der zweite Druck wird angewendet. Wenn der Druck mehr als 15 kN beträgt, sollte der Gleitweg des Stahlrohrs auf der Gerüstkupplung zwischen 1 mm und 2 mm liegen. Das Testergebnis lautet: Unter einem Druck von 30 kN beträgt der Gleitweg des zweiten Tests weniger als 1 mm, was mit der Behauptung übereinstimmt.

Versagenskraft: Das Lagergewicht des Gerüstkupplers muss 20 kN erreichen. Das Testergebnis: Es kann ein Gewicht von 24 kNt tragen und der zerstörerische Widerstand des Kopplers erreicht den Standard.

Zusammenfassung der Ergebnisse:

NEIN.	Testelement	Testmethode
1	Rutschende Kraft	EN 74-1: 2005
2	Versagenskraft	EN 74-1: 2005

Testergebnisse:

Testklausel	Testelement	Testanforderung	Testergebnis	Abschluss
7.2.1	Rutschende Kraft	△ 1 ≤ 7 mm, fs, 5%≥ 10,0 Kn	△ 1 = 7 mm, fs, 5%= 15,88 Kn	Passieren
7.2.1	Rutschende Kraft	1mm ≤ △ 2 ≤ 2 mm, fs, 5% ≥15,0 Kn	1mm ≤ △ 2 ≤ 2 mm, fs, 5%= 15,91 Kn	Passieren
7.2.2	Versagenskraft	FF, 5%/γR2 ≥ 30,0 Kn	FF, 5%/γR2 = 50,63 Kn	Passieren

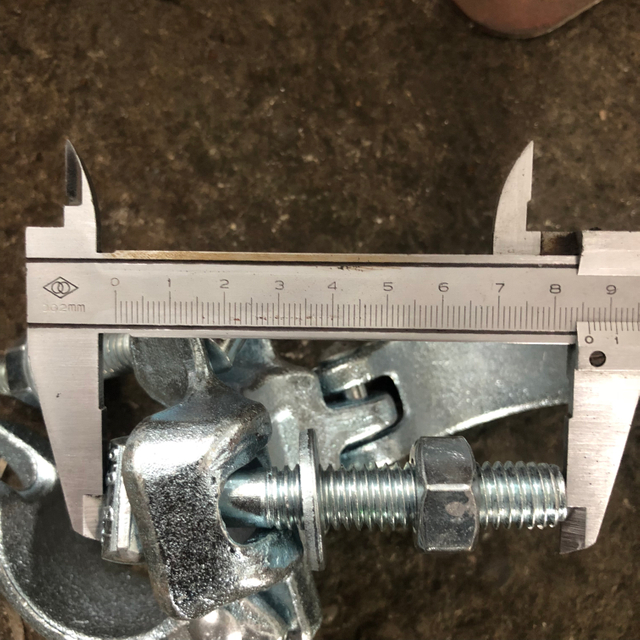

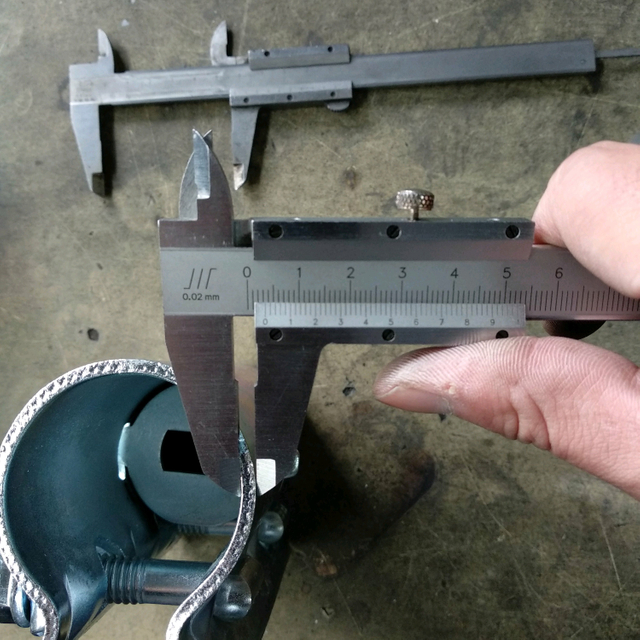

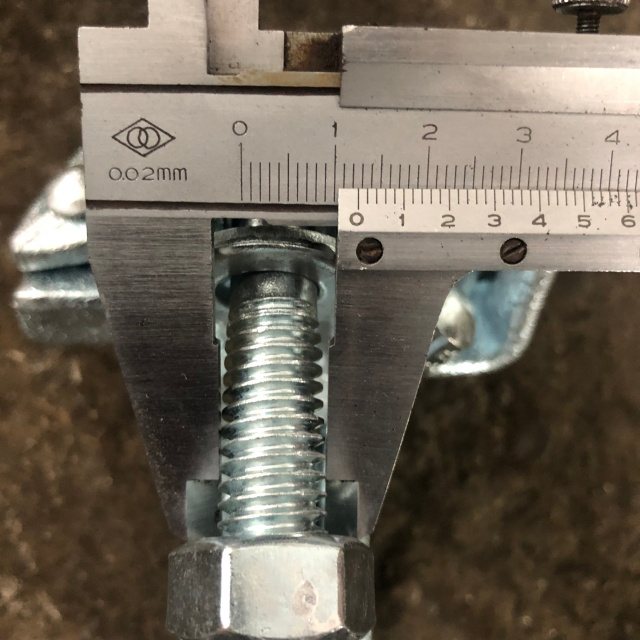

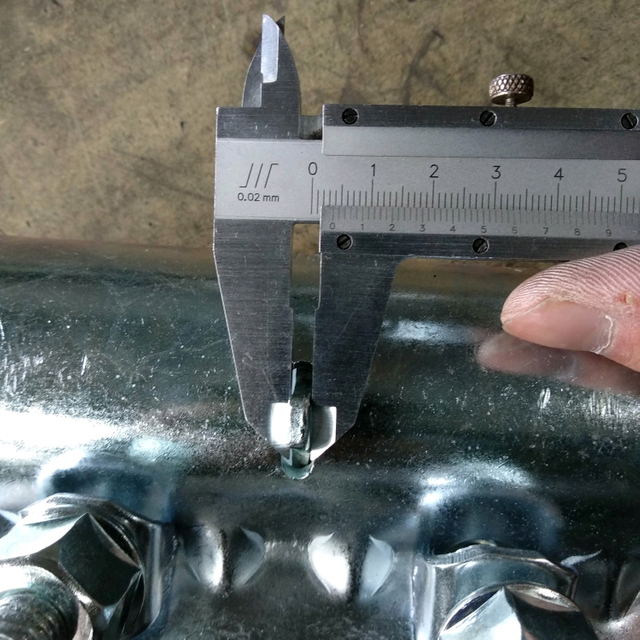

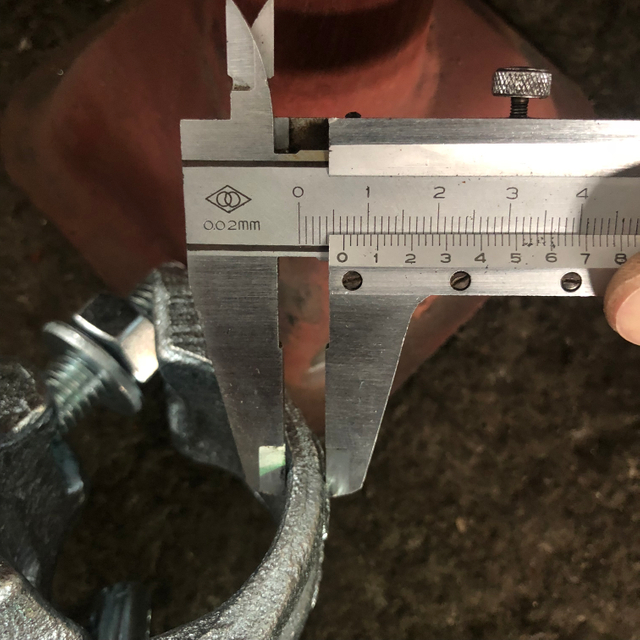

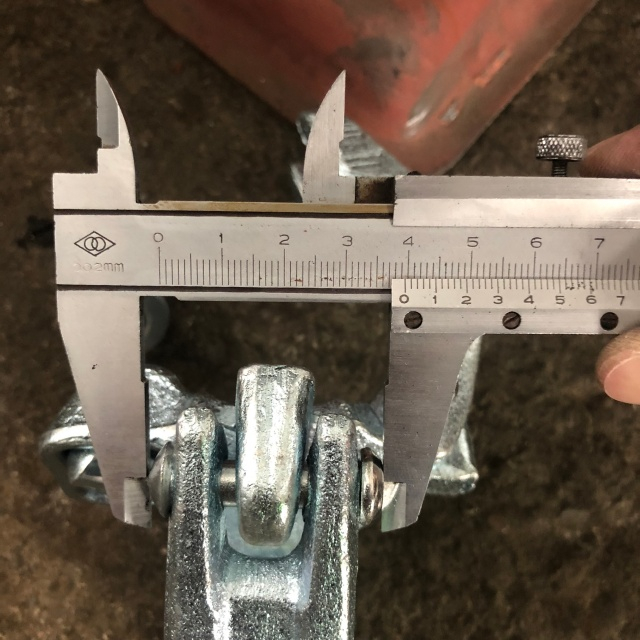

Gerüstbilder für Doppelkupplerinspektion

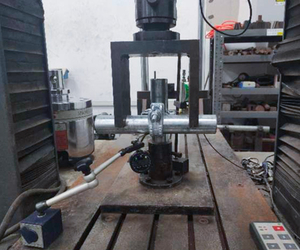

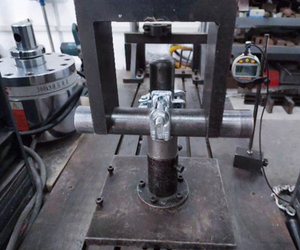

Gesenkgeschmiedete Drehkupplung Klasse „B“

Unter normalen Umständen ist es schwierig, die B -Klasse zu erreichen, aber wir haben erreicht

Zusammenfassung der Ergebnisse:

NEIN.	Testelement	Testmethode
1	Rutschende Kraft	EN 74-1: 2005
2	Versagenskraft	EN 74-1: 2005

Testergebnisse:

Testklausel	Testelement	Testanforderung (Drehkoppler, Klasse B)	Testergebnis	Abschluss
7.2.1	Rutschende Kraft	△ 1 ≤ 7 mm, fs, 5%≥ 10,0 Kn	△ 1 ≤ 7 mm, fs, 5%= 10,6 Kn	Passieren
7.2.1	Rutschende Kraft	1mm ≤ △ 2 ≤ 2 mm, fs, 5% ≥15,0 Kn	Fs = 30kn, △ 2˂1mm	Passieren
7.2.2	Versagenskraft	FF, 5%/γR2 ≥ 20,0 Kn	FF, 5%/γR2 = 24,4 Kn	Passieren

Unter normalen Umständen ist es schwierig, die B -Klasse zu erreichen, aber wir haben erreicht.

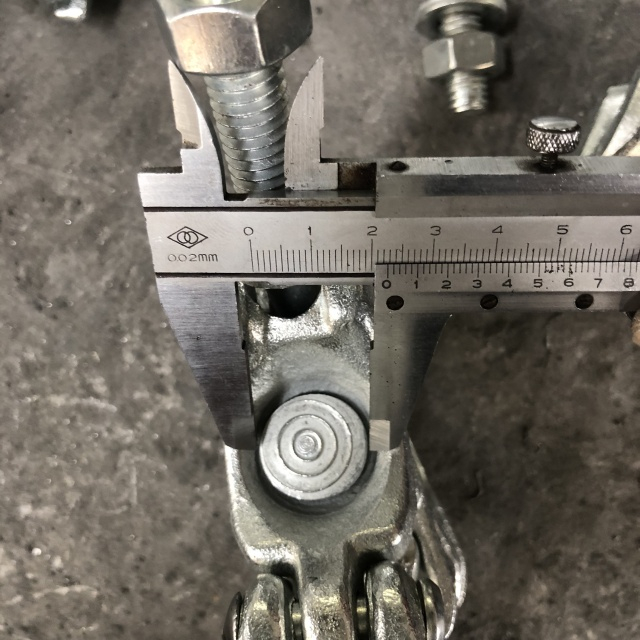

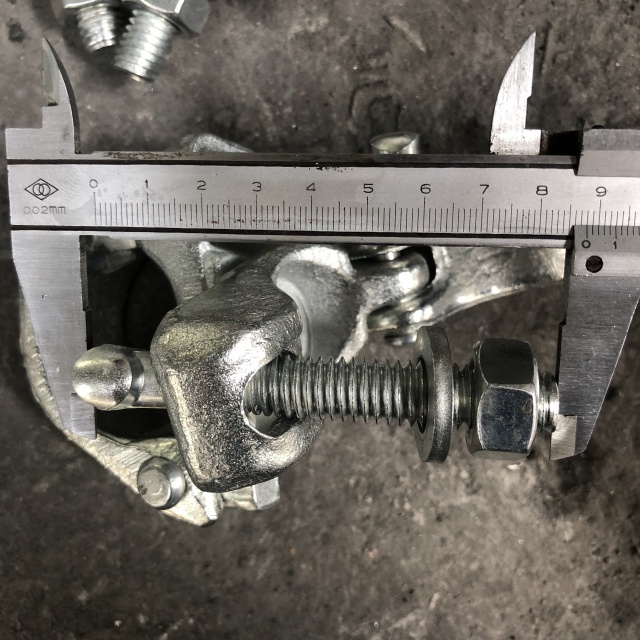

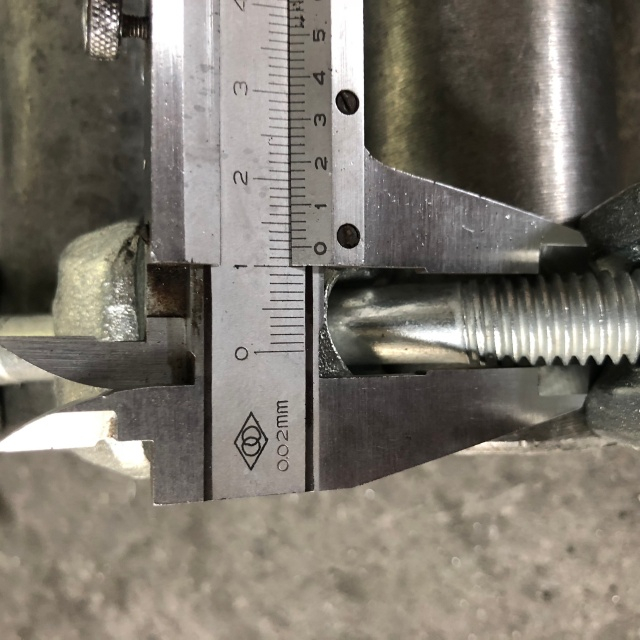

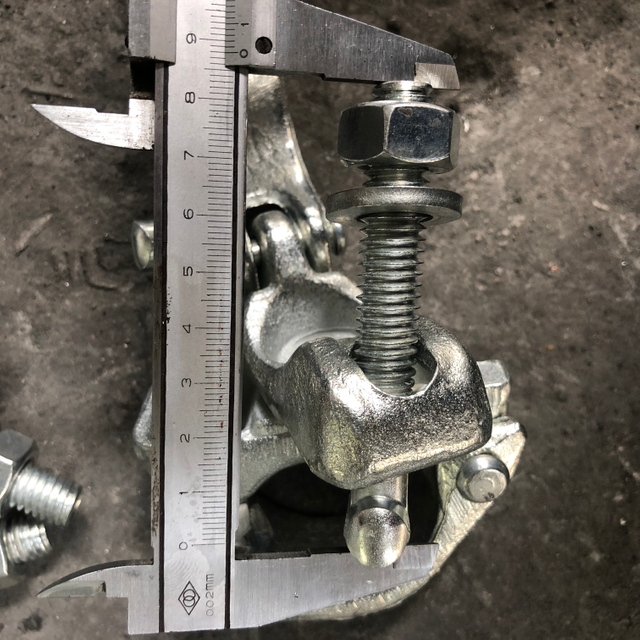

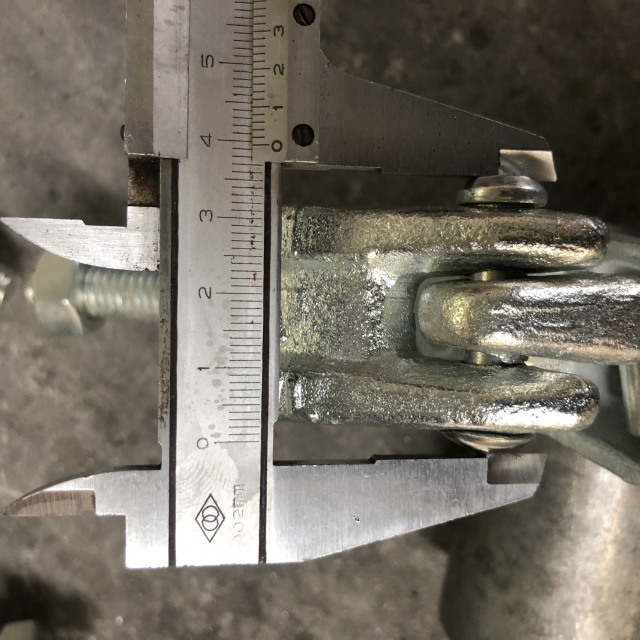

Drehkoppler -Inspektionsbild

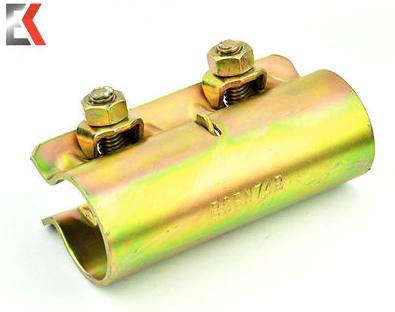

Gepresste Hülsekuppler

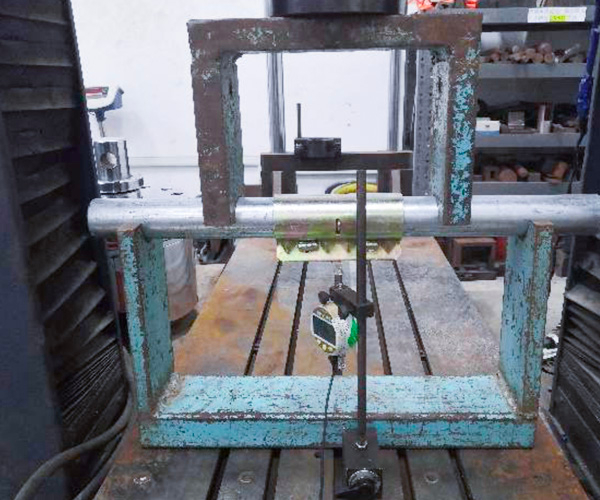

Im Test

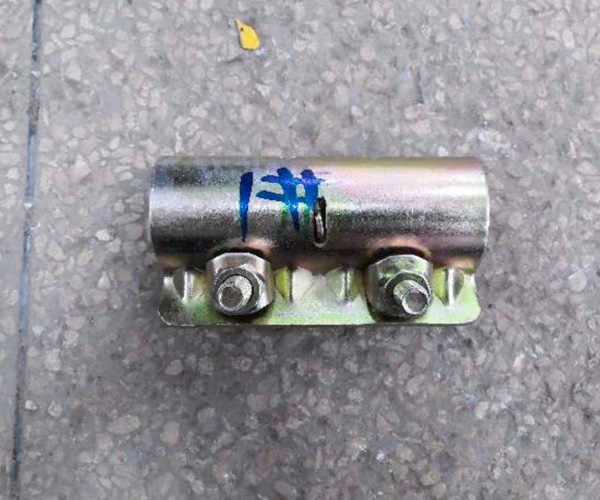

Nach Test

Zusammenfassung der Ergebnisse:

NEIN.	Testelement	Testmethode
1	Biegemomentbeständigkeit	EN 74-1: 2005 Klausel 7.4.3
2	Rutschende Kraft	EN 74-1: 2005 Klausel 7.2.1

Testergebnisse:

Testelement

Testergebnis

Testanforderung

(Sleeve Coppler, Klasse B)

Abschluss

Biegemomentbeständigkeit

△ 4 = 5 mm, MB, 5% = 1,43 Knm

△ 4 = 5 mm, MB, 5% ≥ 1,4 Knm

Passieren

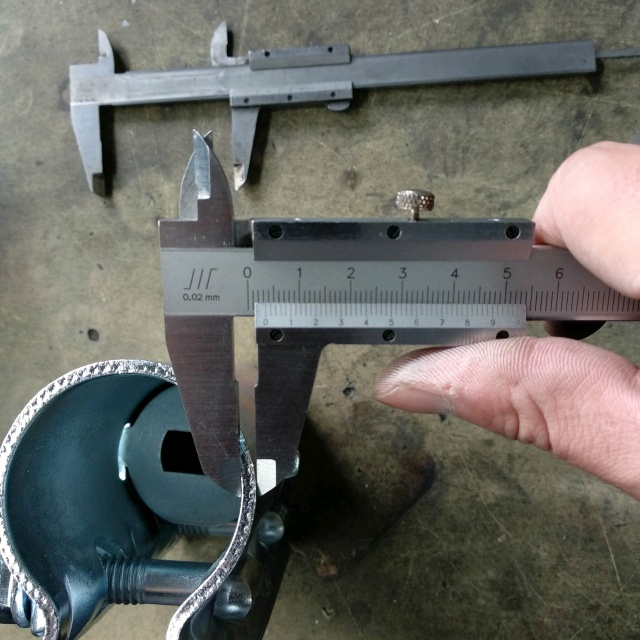

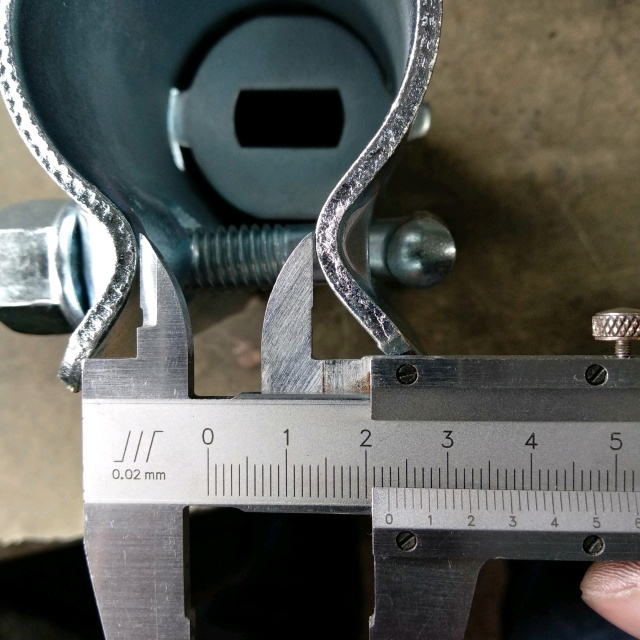

Hülsenkuppler -Inspektion Bild

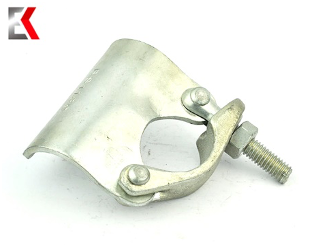

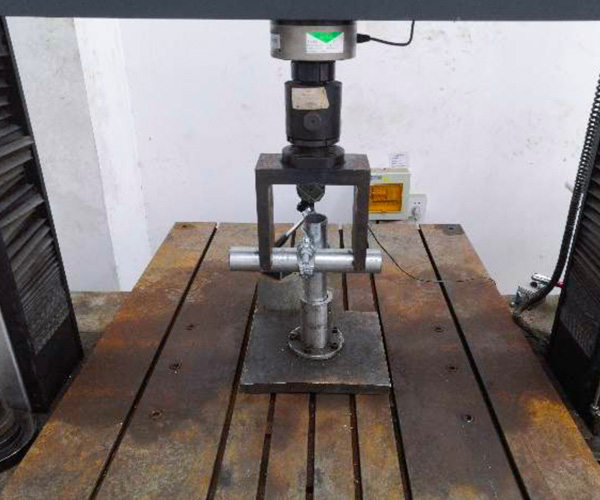

Putlog / Wrapover -Koppler

Im Test

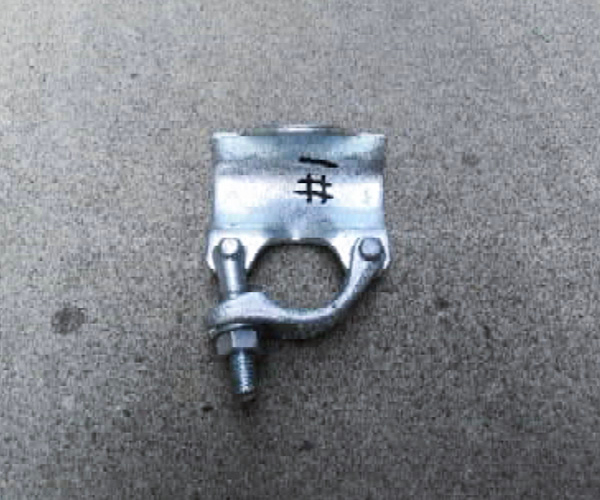

Nach Test

Zusammenfassung der Ergebnisse:

NEIN.	Testelement	Testmethode
1	Rutschender Widerstand	BS 1139-2.2: 2009+A1: 2015 Klausel 7 & Anhang A.2

Testergebnisse:

Testelement	Testergebnis	Testanforderung	Abschluss
Rutschender Widerstand	1mm ≤ △ 2 ≤ 2 mm, fs, 5% = 1,83 Kn	1mm ≤ △ 2 ≤ 2 mm, fs, 5% ≥ 1,04 Kn	Passieren

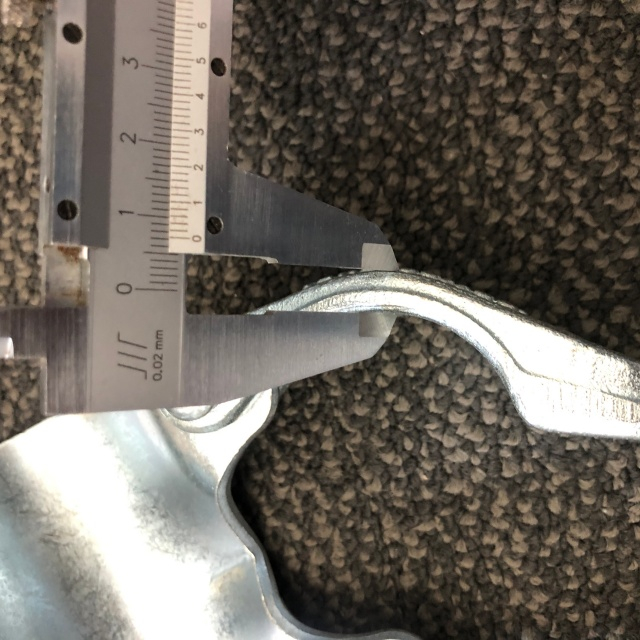

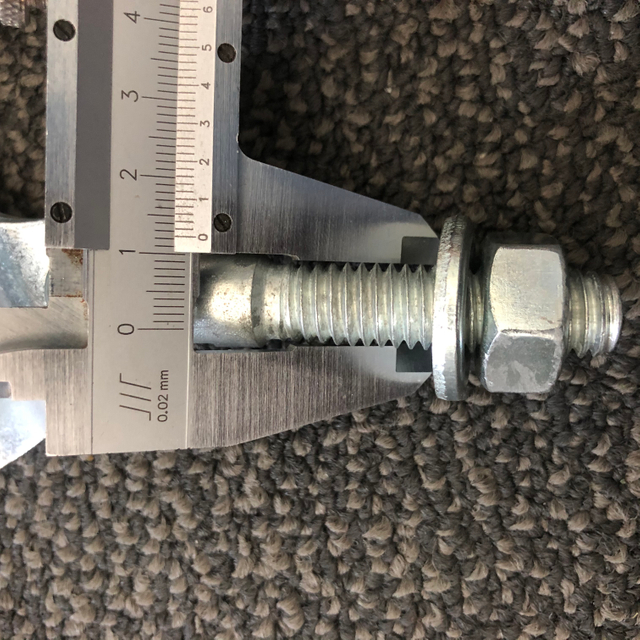

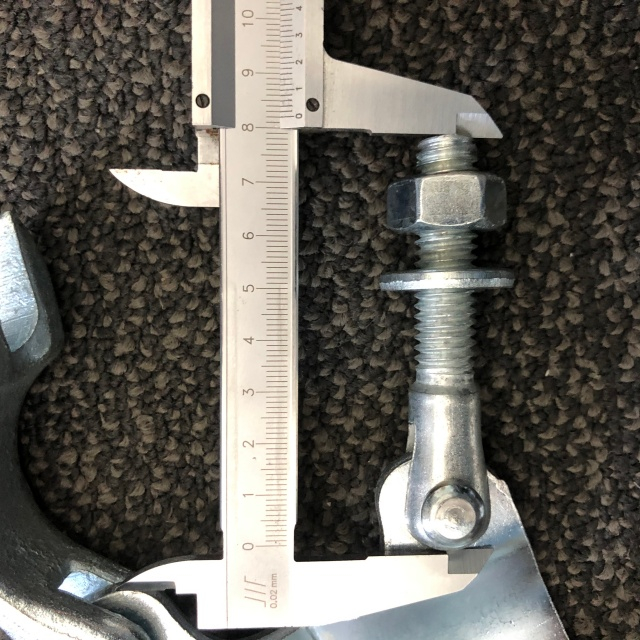

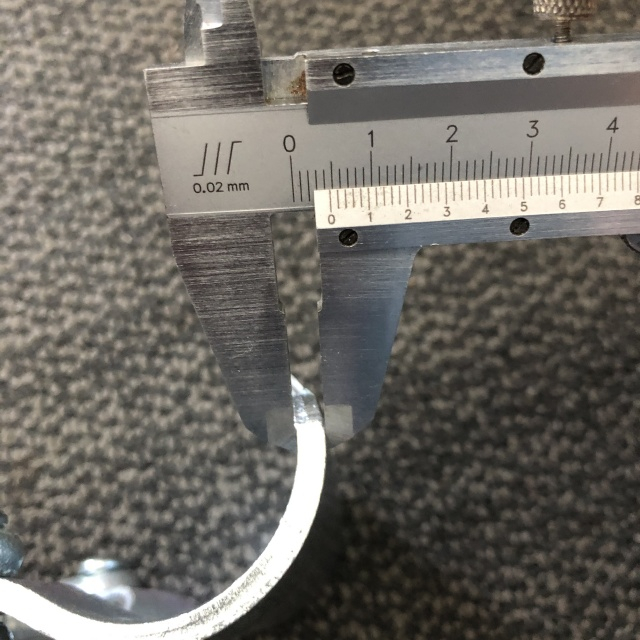

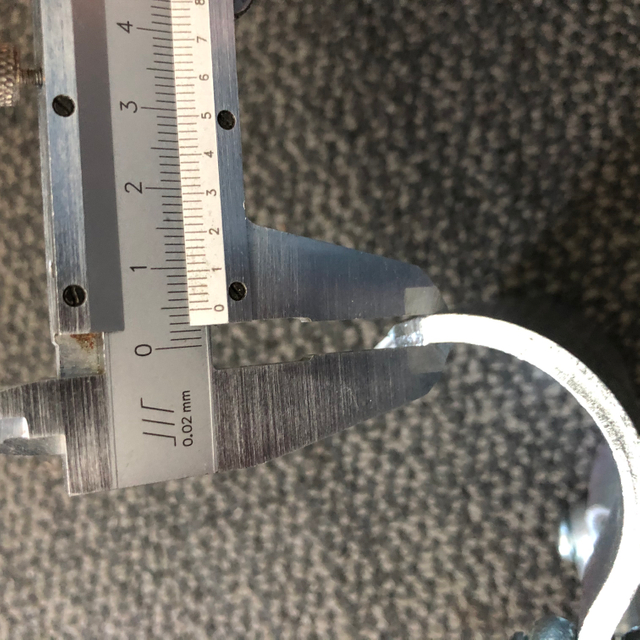

Putlog -Koppler -Inspektion Bild

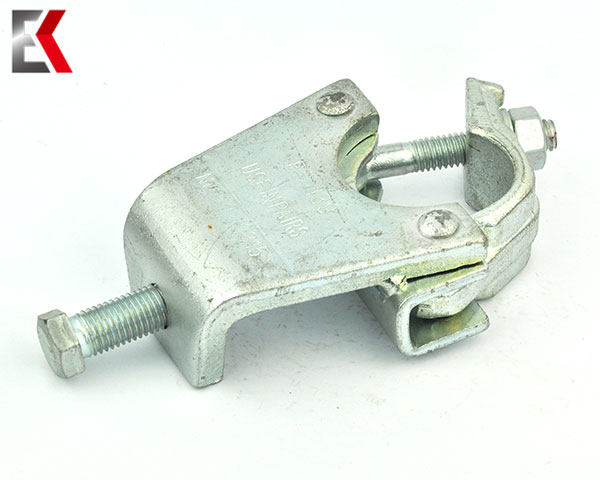

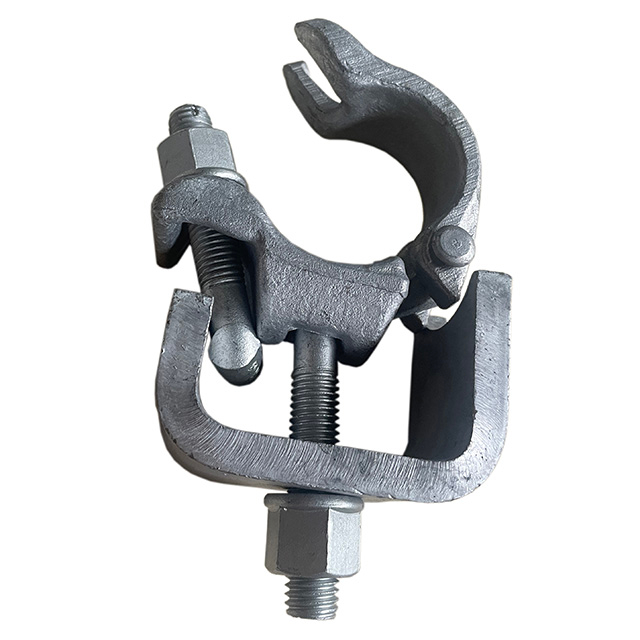

Träger / Gravlock -Koppler

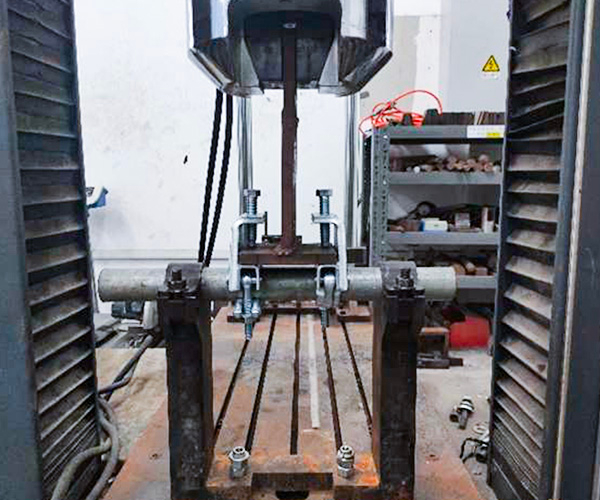

Im Test (Festigkeitstest)

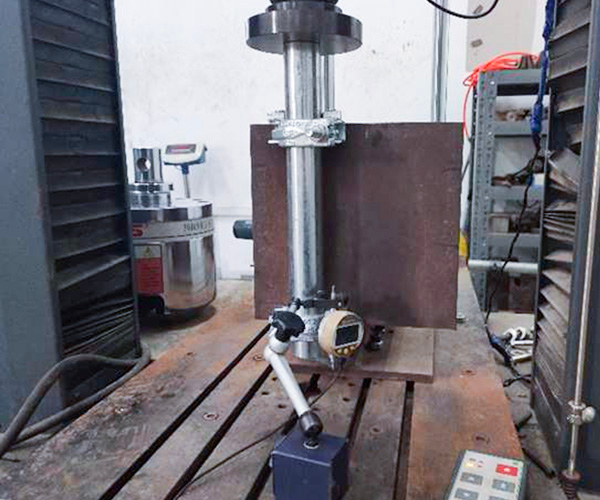

Im Test (Schlupfentest entlang der Röhre)
Im Test (Schlupfentest entlang der Röhre ein Flansch)

Zusammenfassung der Ergebnisse:

NEIN.	Testelement	Testmethode
1	Krafttest	AS/NZS 1576.2: 2016 Anhang L
2	Schubtest entlang der Röhre	AS/NZS 1576.2: 2016 Anhang M
3	Schlupfentest entlang der Röhre ein Flansch	AS/NZS 1576.2: 2016 Anhang N

Testergebnisse:

Testklausel	Testelement	Testanforderung	Testergebnis	Abschluss
Anhang l	Krafttest	P = 30,0 kN, keine Flanschklemme darf einen dauerhaften Satz anzeigen	P = 30,0 kN, keine Flanschklemme zeigte einen dauerhaften Satz	Passieren
Anhang m	Schubtest entlang der Röhre	P = 12,5 Kn, Schlupf ≤ 6 mm	P = 12,5 Kn, Slippage <6 mm	Passieren
Anhang n	Schlupfentest entlang der Röhre ein Flansch	P = 12,5 Kn, Schlupf ≤ 6 mm	P = 12,5 Kn, Slippage <6 mm	Passieren

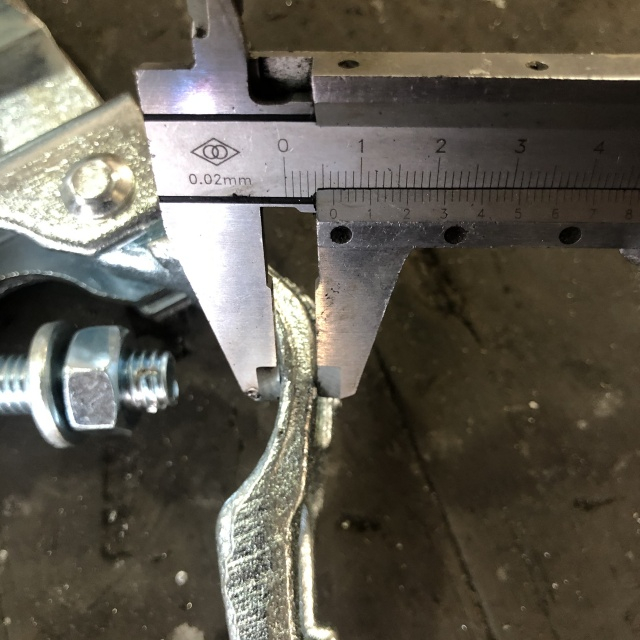

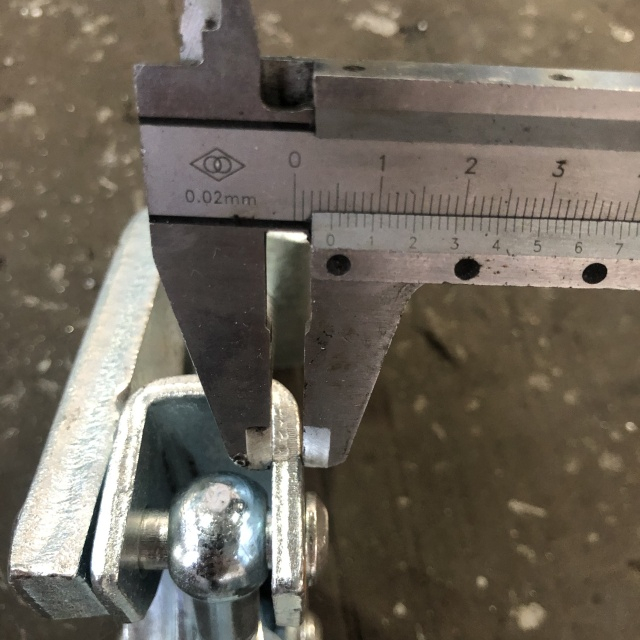

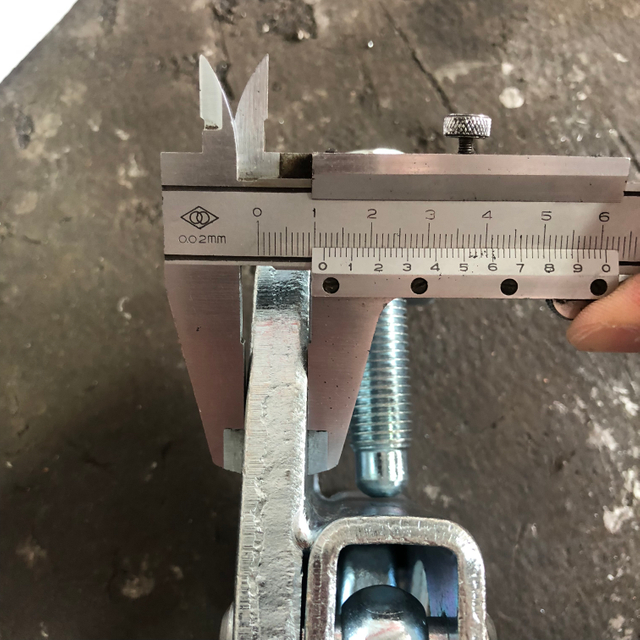

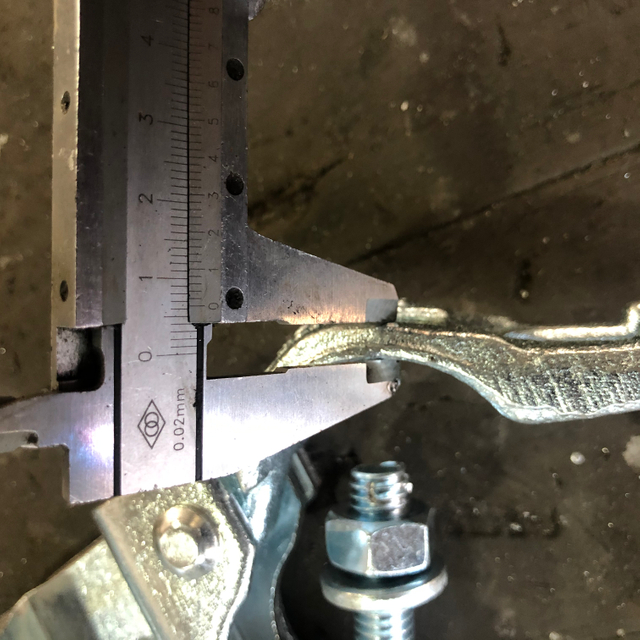

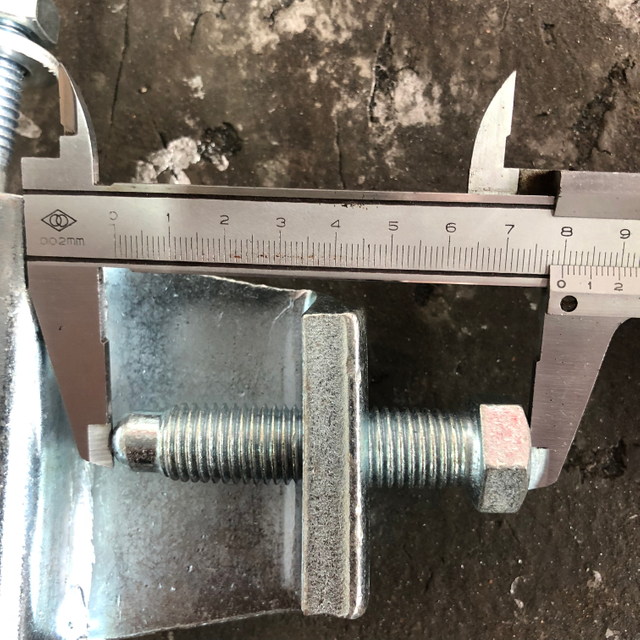

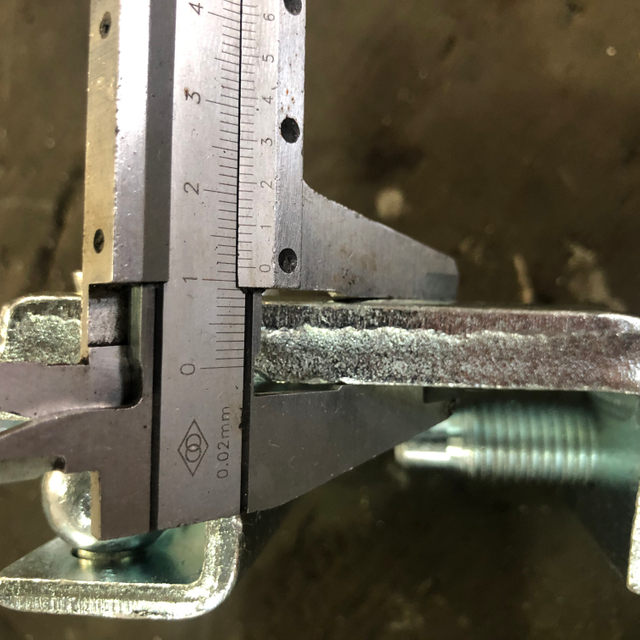

Trägerkuppler -Inspektionsbild

Vorstandshalterung

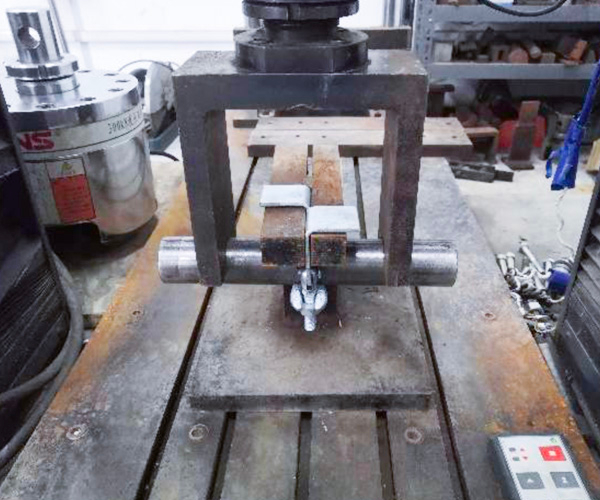

Im Test

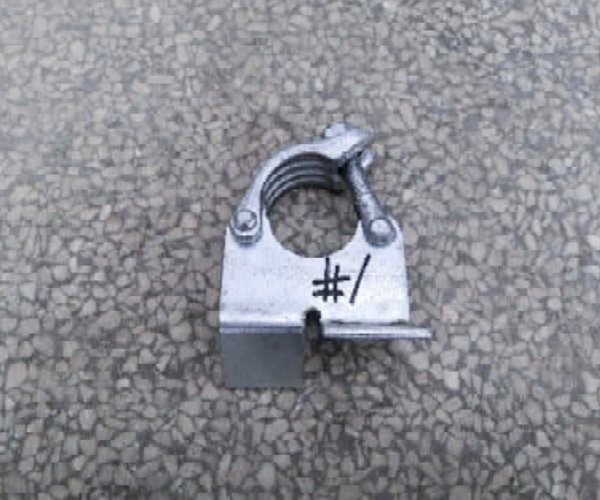

Nach Test

Zusammenfassung der Ergebnisse:

NEIN.	Testelement	Testmethode
1	Versagenskraft	Unter Bezugnahme auf EN 74-1: 2005

Testergebnisse:

Testelement	Testergebnis
Testelement	1#	2#	3#	4#	5#	6#
Versagenskraft (KN)	42.84	38.89	43.60	42.91	40.79	29.8

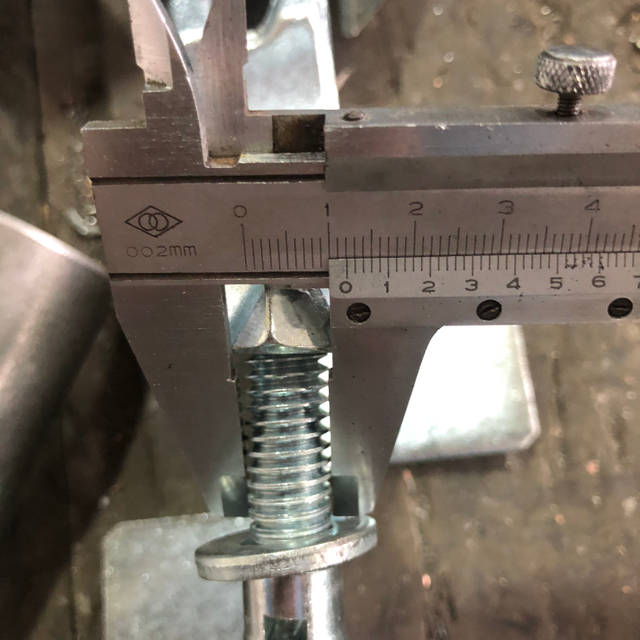

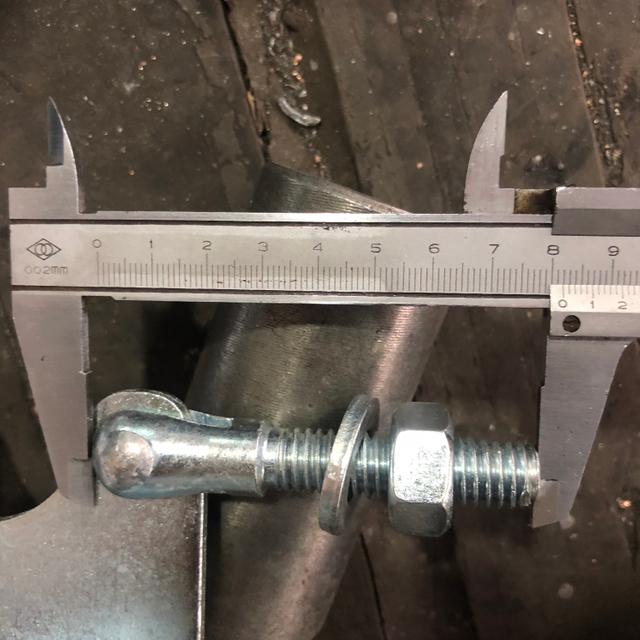

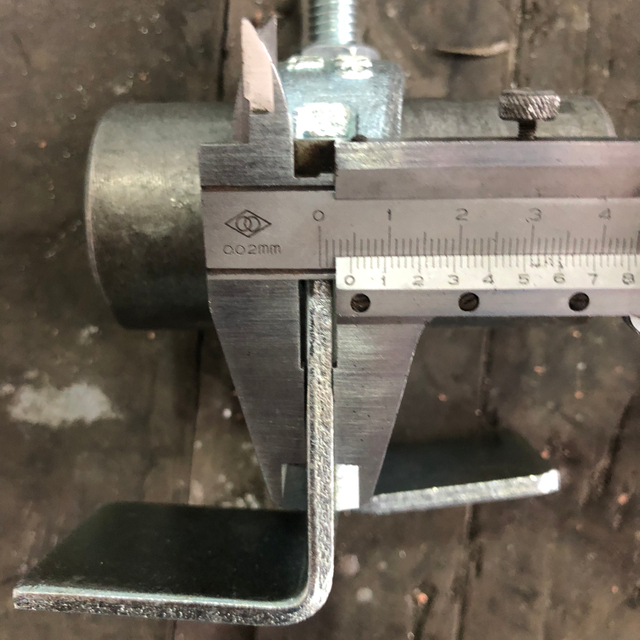

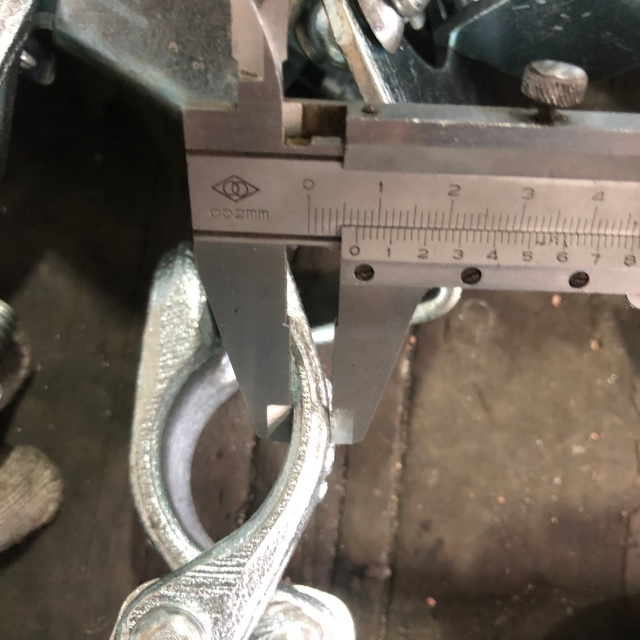

Board -Bleibenkuppler -Inspektionsbild

Die folgenden Standardteile werden in der Gerüstkupplung verwendet: Schraube, Mutter, Dichtung und andere Informationen:

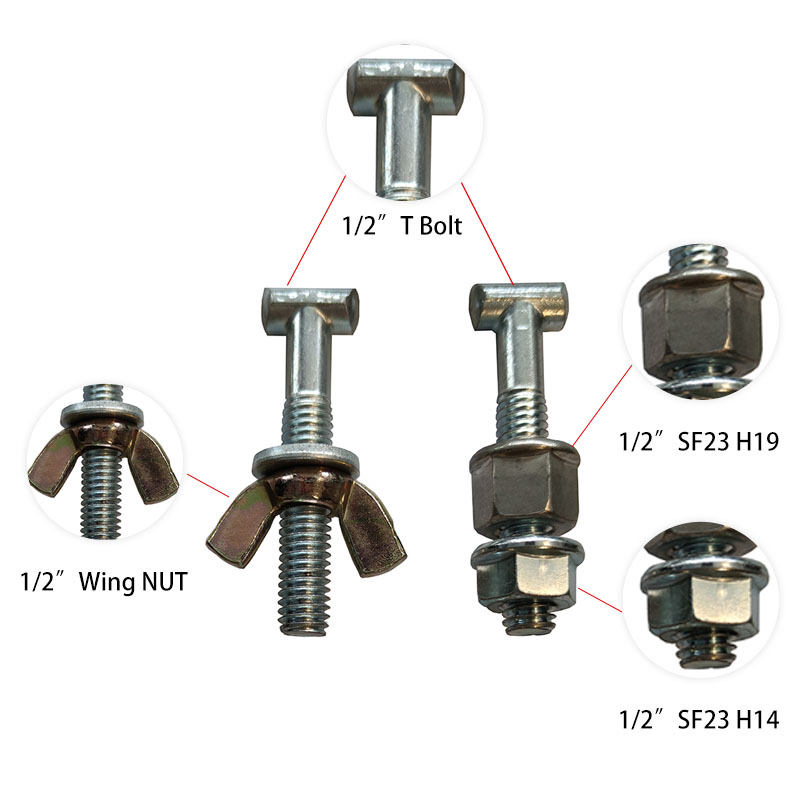

Gängiger Typ: T-Bolzen, Ringschrauben, Bolzen mit geteiltem Ende. Die Durchmesser der sechs gängigen Gerüstkupplungsbolzen, die effektive Länge der Bolzen und die anwendbaren Länder sind wie folgt:

CommonType: Sechskantmuttern, Flügelmuttern, Flanschmutter.
Abhängig von der Größe der Schraubenschlüssel in den verschiedenen Ländern sind die gängigen Größen für Gerüstkupplungsmuttern 19 mm, 21 mm, 22 mm und 23 mm. Unter diesen werden 19-mm-Muttern im Allgemeinen in Gerüstkupplungen in Japan, Südkorea und einigen südostasiatischen Ländern verwendet, 21-mm-Muttern werden im Allgemeinen in entsprechenden Gerüstkupplungen im Vereinigten Königreich und den Commonwealth-Ländern verwendet, und 22-mm-Muttern eignen sich für Gerüstsysteme in den Vereinigten Staaten, Deutschland und einigen europäischen Ländern. , Und 23-mm-Muttern werden hauptsächlich in Australien verwendet.

Der Bolzendurchmesser und die Einheitsbreite und die Höhe der üblichen Sechskantmuttern sind in der folgenden Tabelle angezeigt:

Breite über Wohnungen für Sechskantmutter und Länder nutzen
Breite	21	Vereinigtes Königreich und das Commonwealth der Nationen
Breite	22	USA, Deutschland und einige eurupeische Länder
Breite	23	Australien
Breite	19	Japan, Südkorea und einige südostasiatische Länder

	Bolzendurchmesser.	Breite über Wohnungen	Höhe	Breite über Wohnungen	Höhe	Breite über Wohnungen	Höhe
Sechseckmutter	1/2 '	S21	H11	S22	H11	S23	H11
Sechseckmutter		SF21	H14	SF22	H14	SF23	H14
Sechseckmutter		SF21	H19	SF22	H19	SF23	H119
Sechseckmutter		S21	H15
Sechseckmutter	M14	S22	H11	S23	H11
Sechseckmutter		SF22	H14	SF23	H14
Sechseckmutter		SF22	H19	SF23	H119
Sechseckmutter	M12	SF19	H9
Flügelmutter	1/2

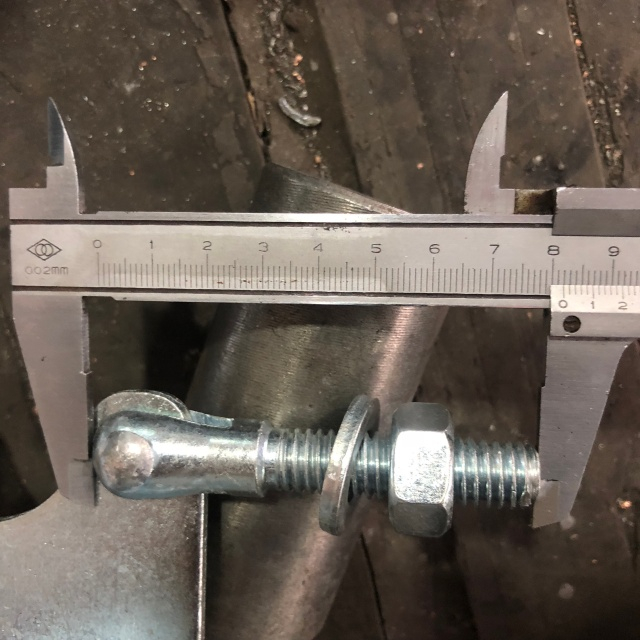

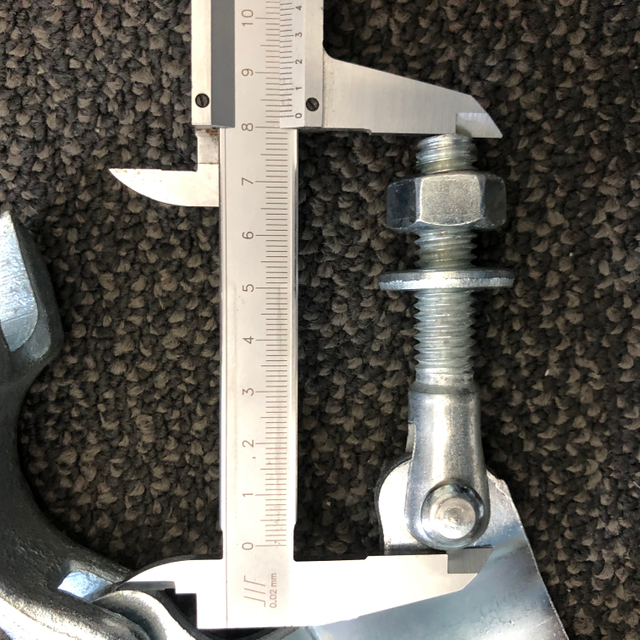

	Dia.	Effektive Länge / Schraubenlänge	Verwenden

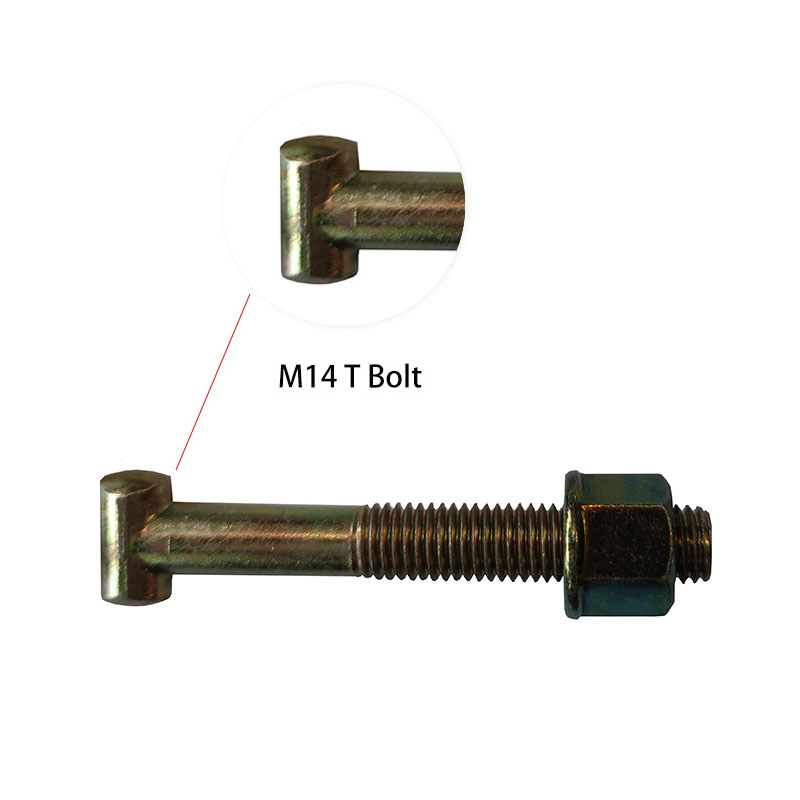

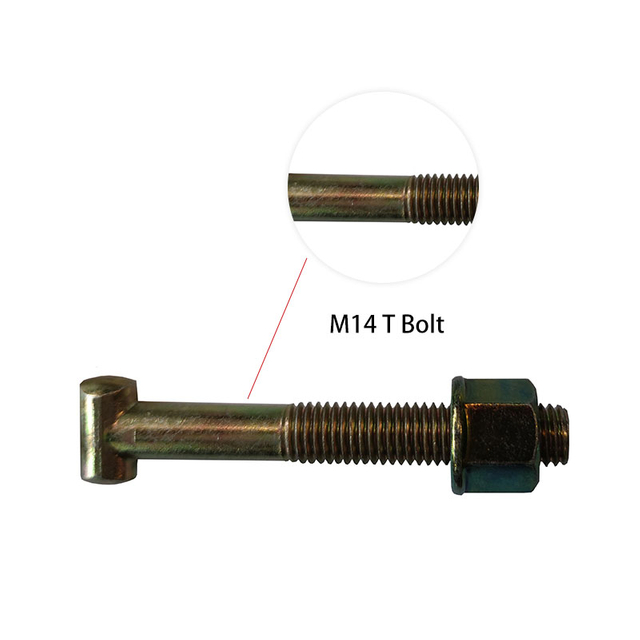

T-Bolt	1/2	75-88	Vereinigtes Königreich und das Commonwealth der Nationen
	M14	75-87	USA, Deutschland und einige eurupeische Länder
	M14	98-110	USA, Deutschland und einige eurupeische Länder

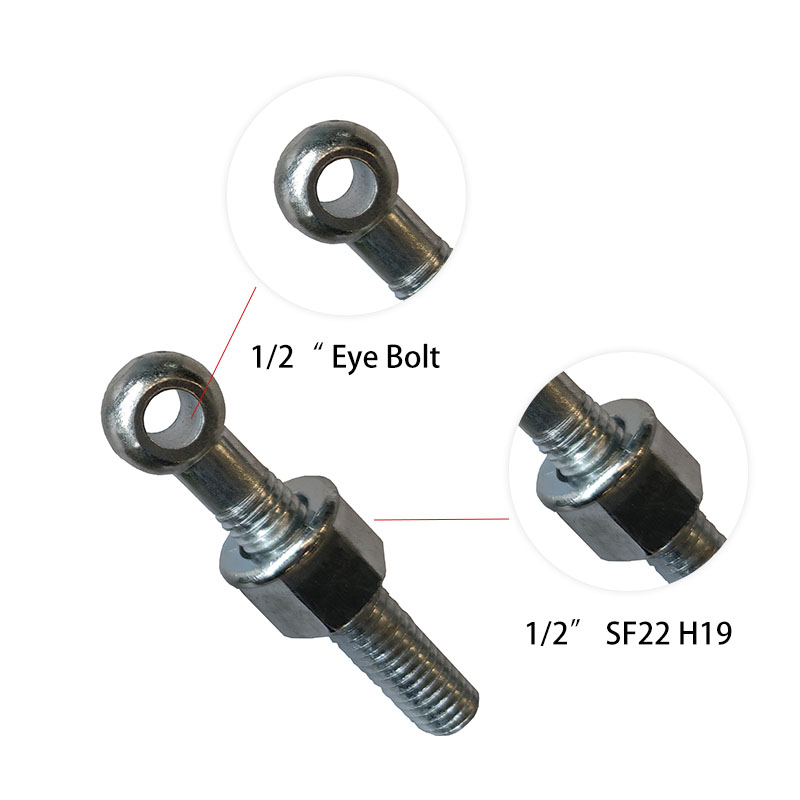

Augenbolzen	1/2	67-86	Vereinigtes Königreich und das Commonwealth der Nationen
	M12	57-73	Vereinigtes Königreich und das Commonwealth der Nationen
	M14	70-90	USA, Deutschland und einige eurupeische Länder

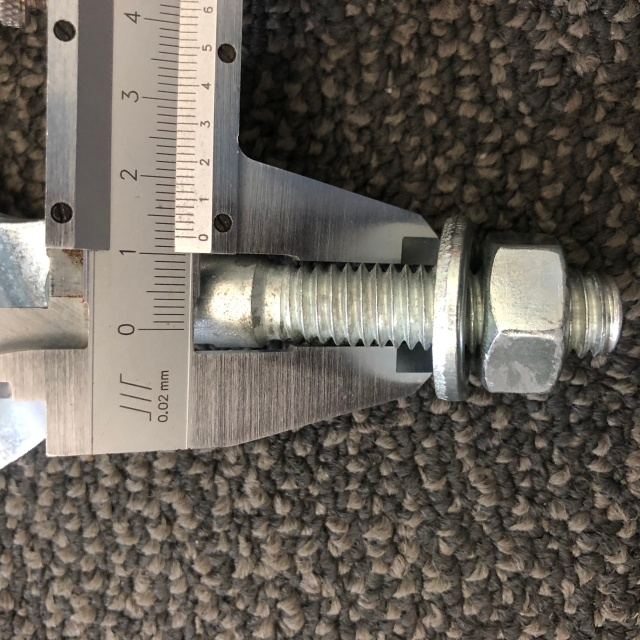

Spliting End Bolt	1/2	45-82	Für Putloger Coppler, BRC usw.

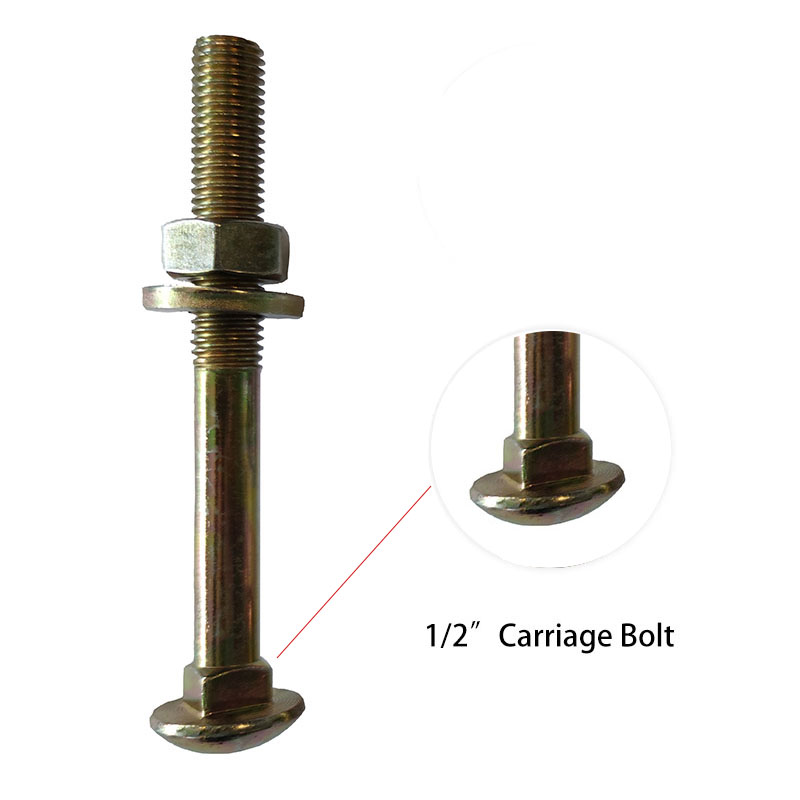

Wagenschraube	1/2	116-125	Für Röhrchen externe Klemme, universelle Klemme usw.
Wagenschraube	1/2	85-92	Für Röhrchen externe Klemme, universelle Klemme usw.
Sechseckschraube	M16	72-80	Für den Trägerkoppler, DF -Gelenkstift
Flat T-Bolt	1/2	66-76	Für italienische Kupplungen

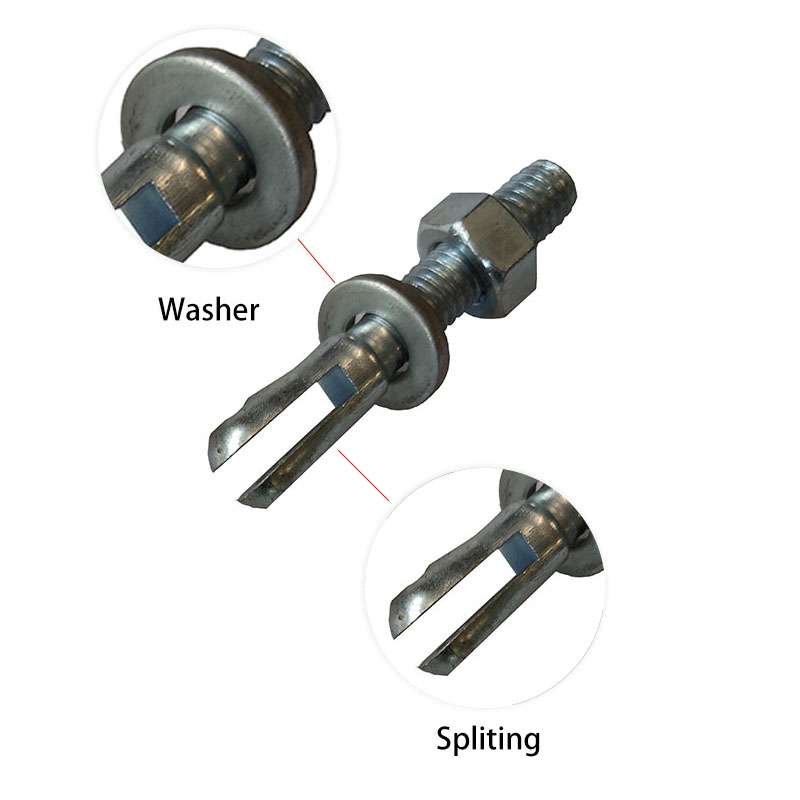

Die Dicke und der innere/äußere Durchmesser der Waschmaschine sind wie folgt:

Dicke

Innen- / Außendurchmesser.

Waschmaschine

3.5

13-26

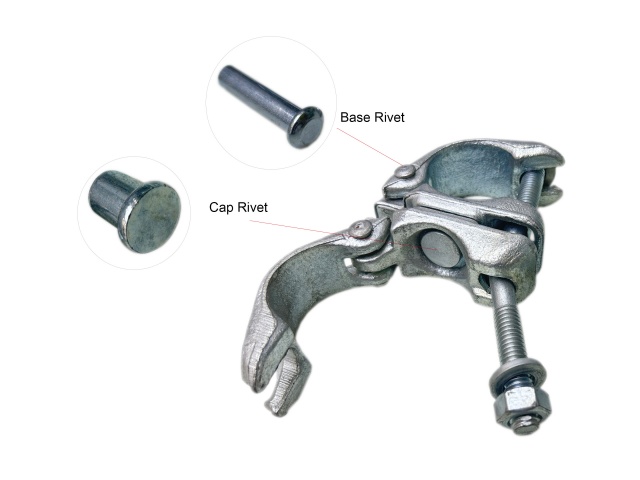

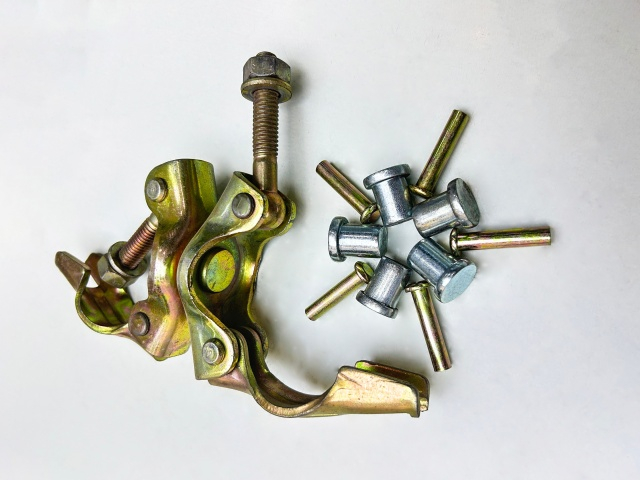

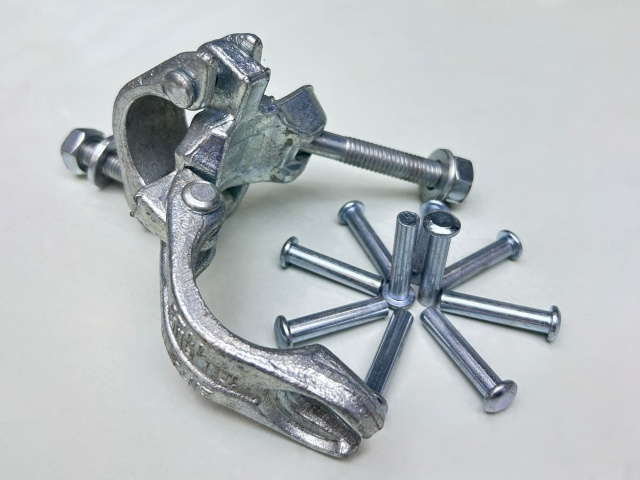

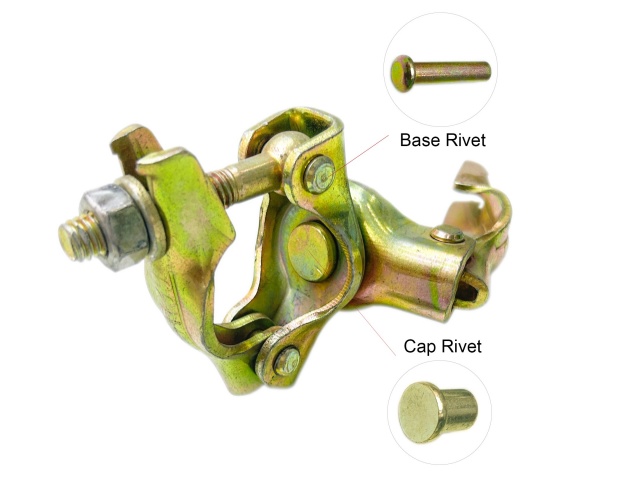

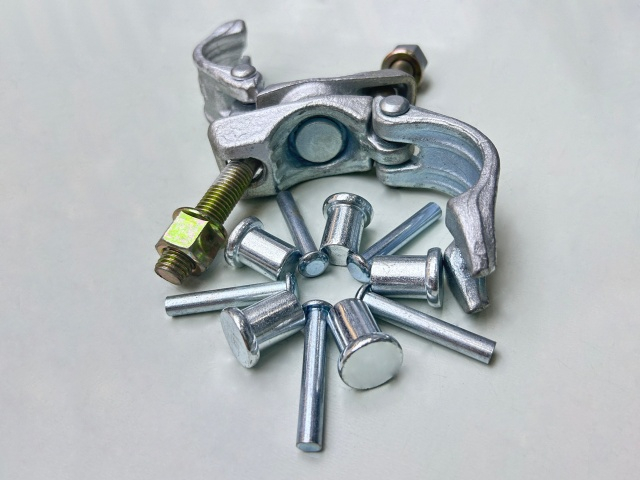

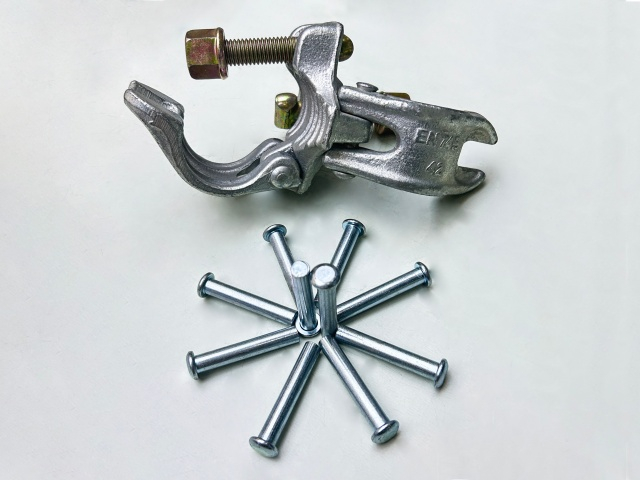

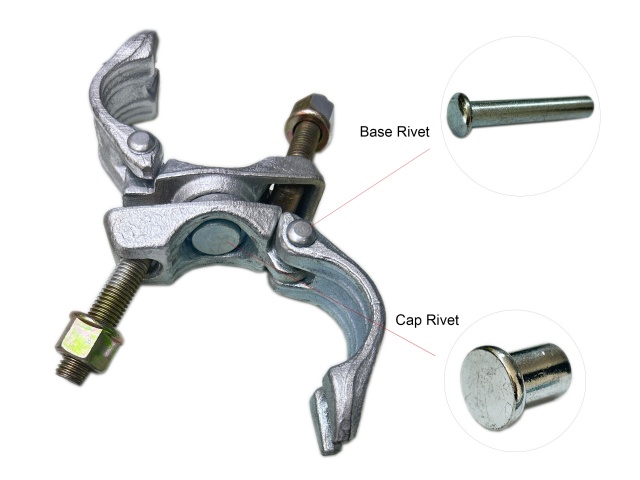

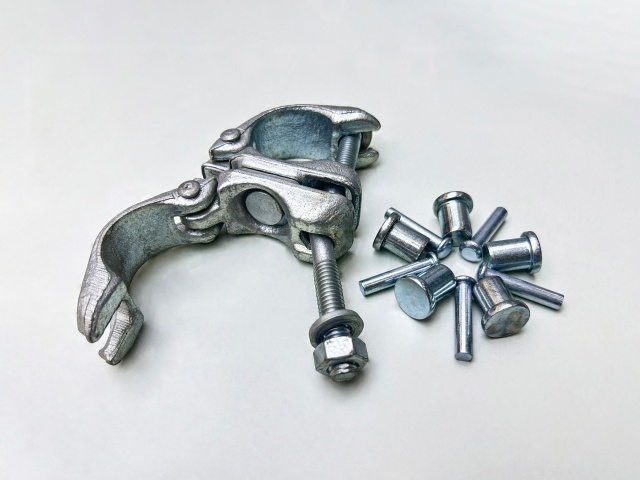

Sie können verschiedene Arten von Gerüstkupplungsnieten wie folgt finden:

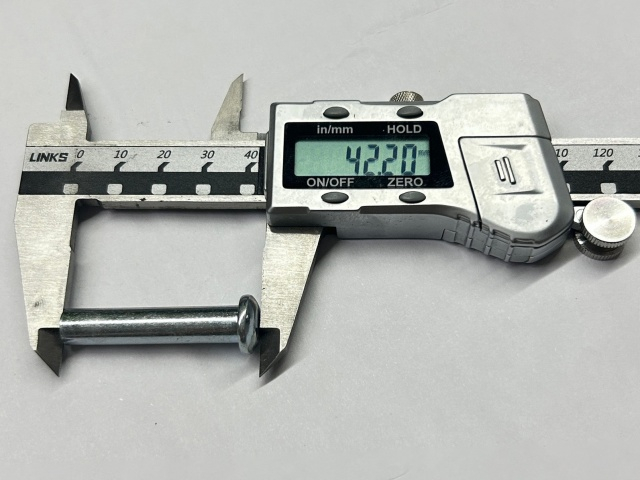

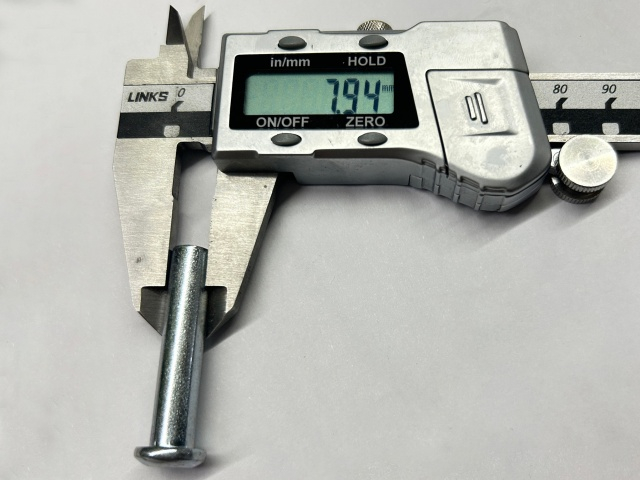

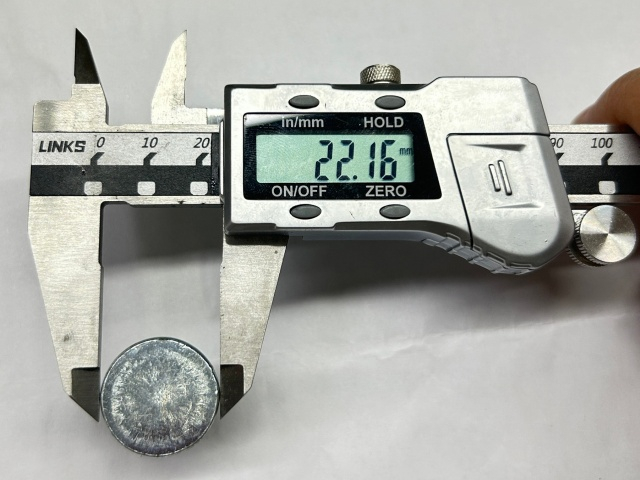

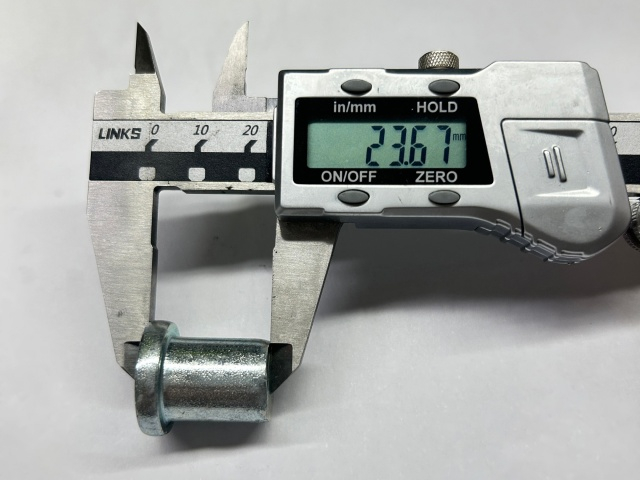

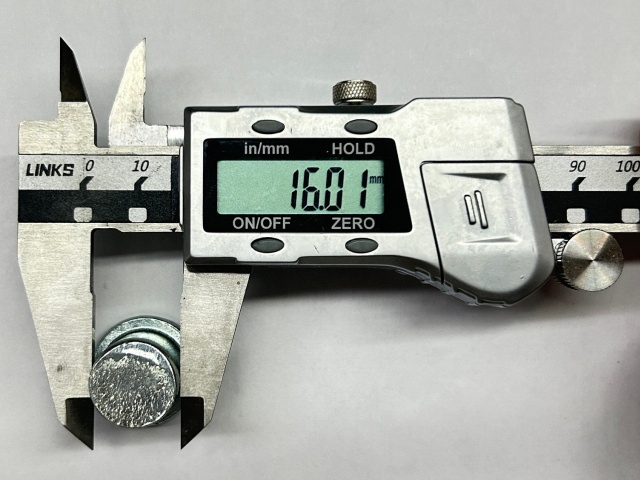

Gesenkgeschmiedeter Gerüstkupplungsniet aus Großbritannien

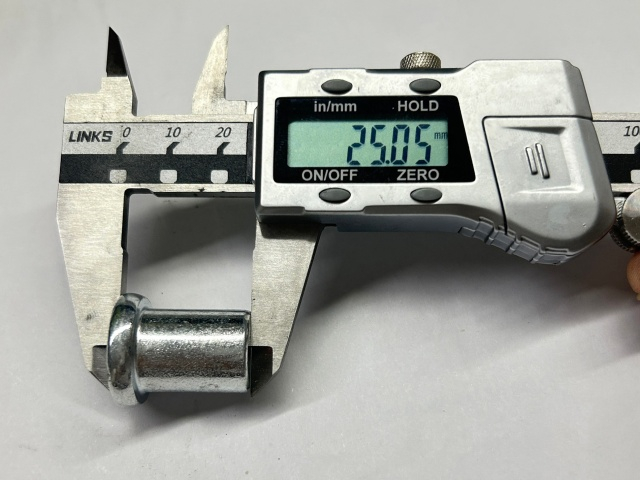

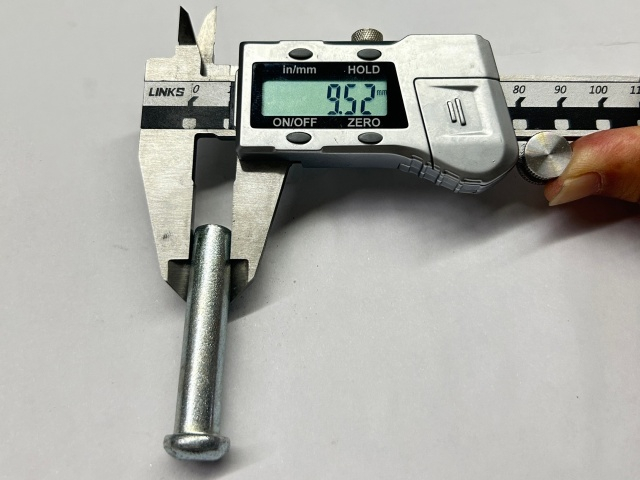

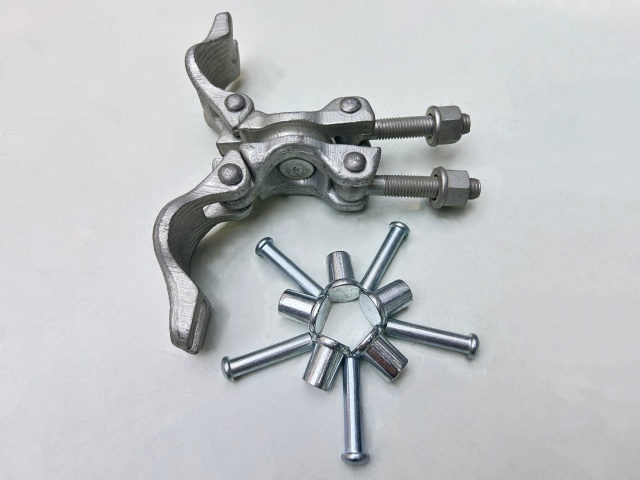

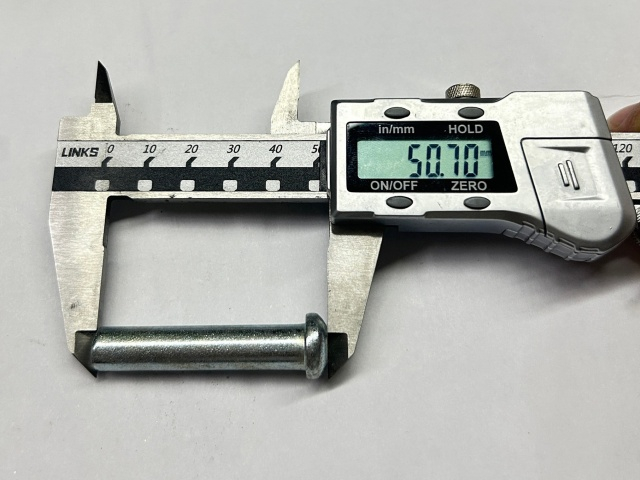

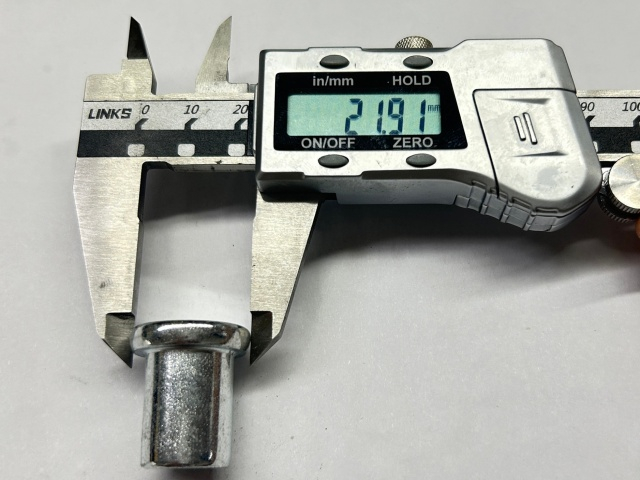

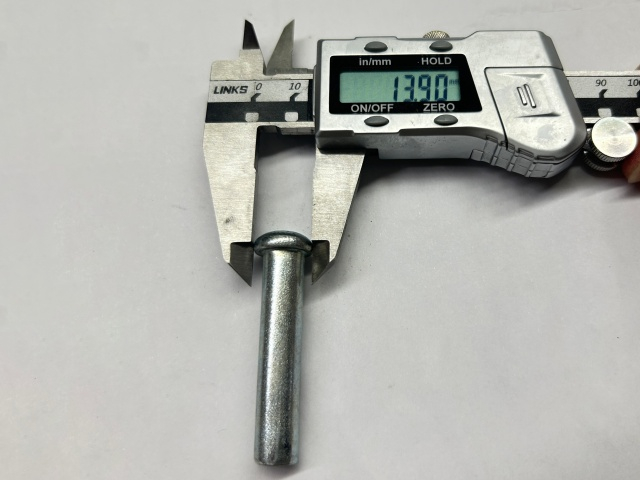

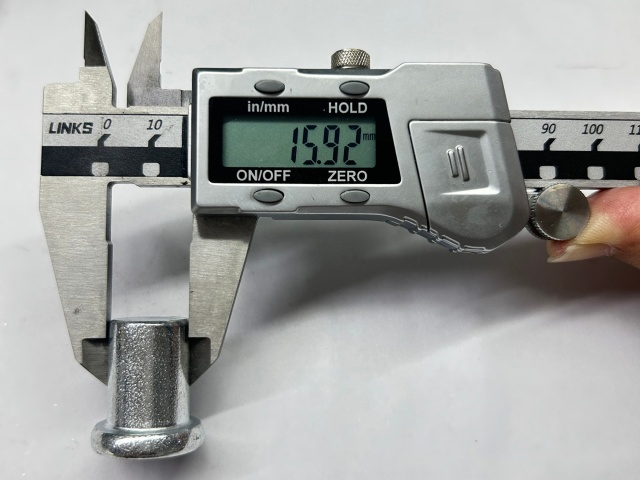

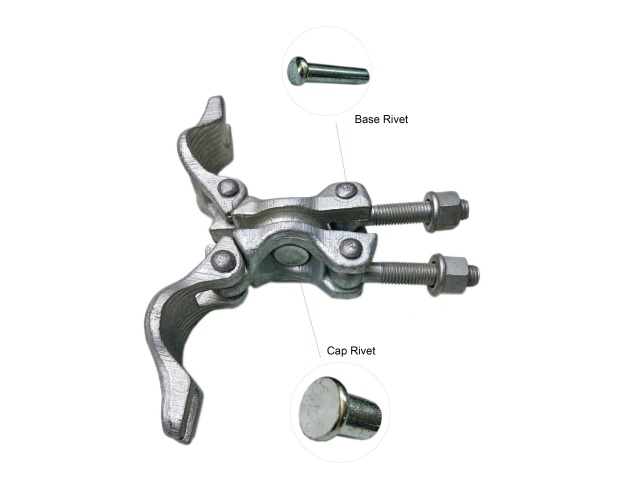

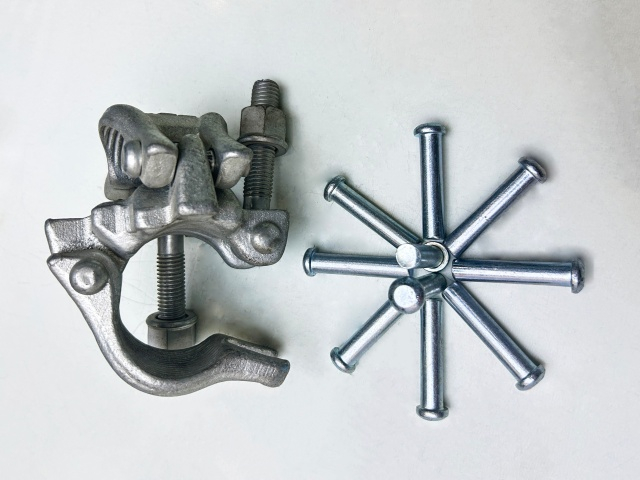

Amerikanischer Gerüstkupplungsniet

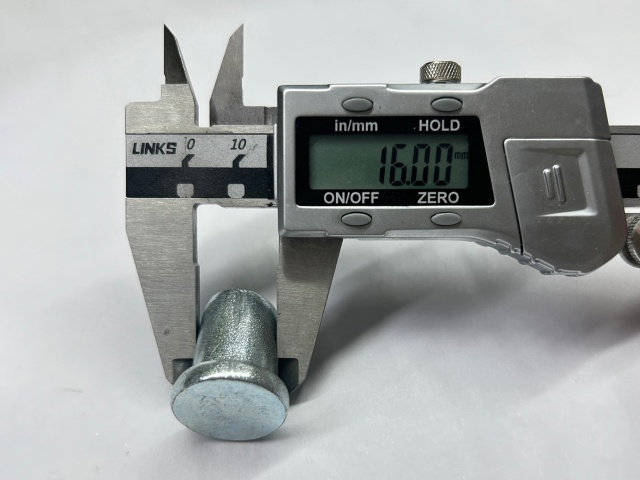

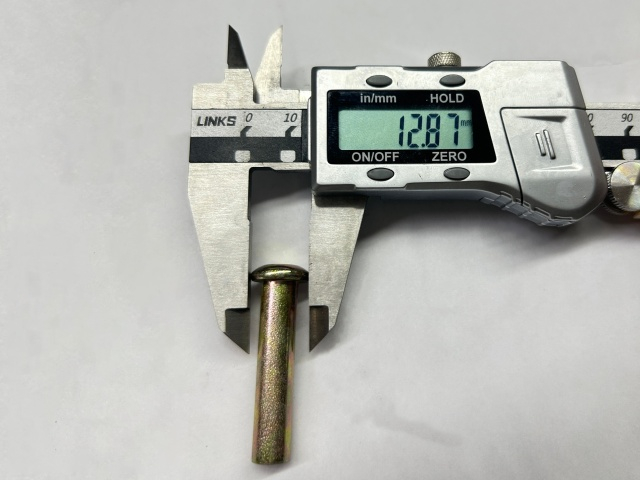

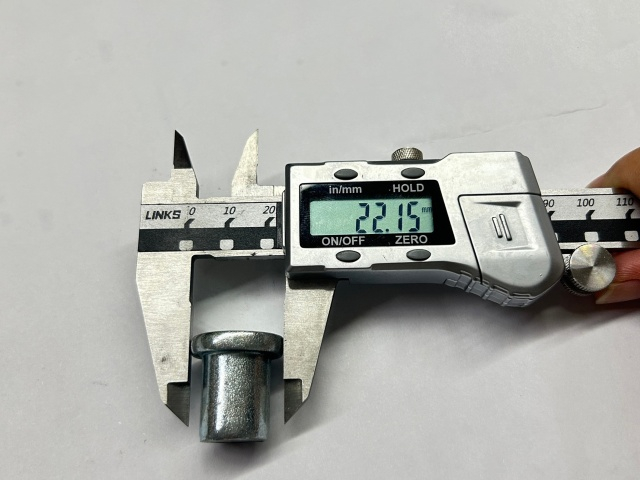

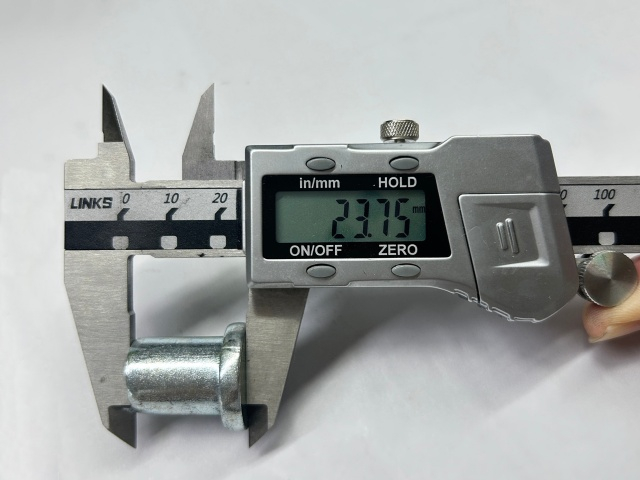

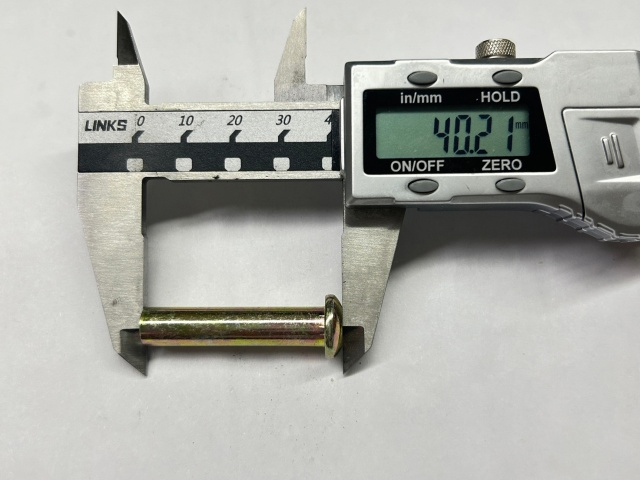

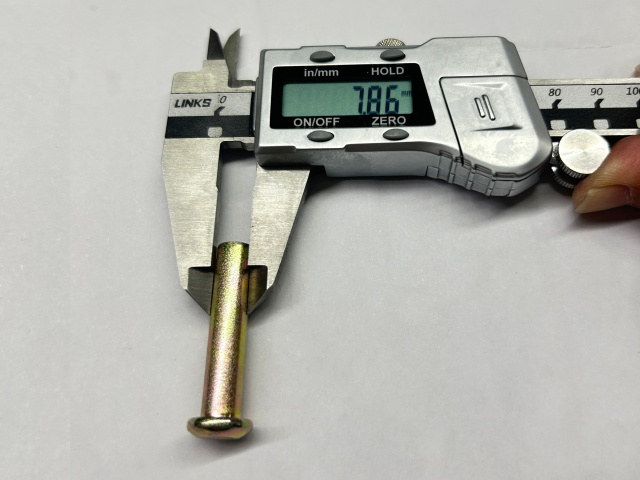

UK-gepresster Gerüstkupplungsniet

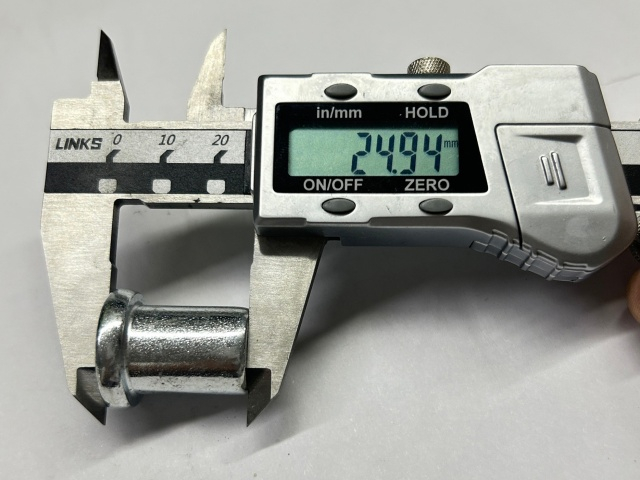

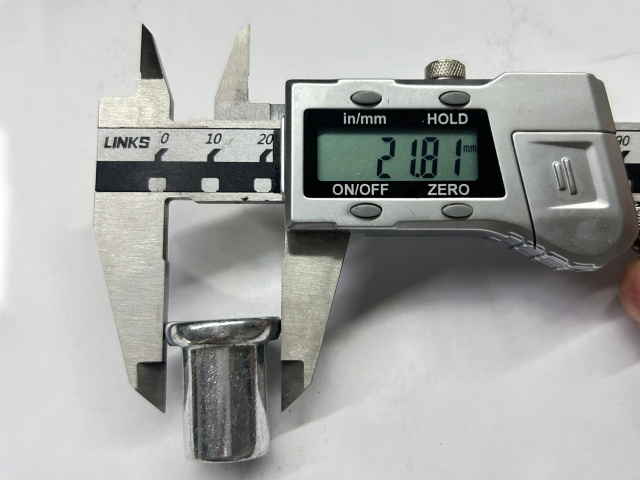

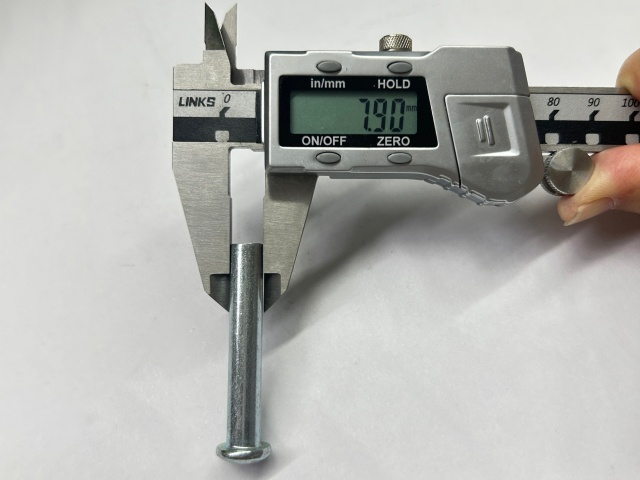

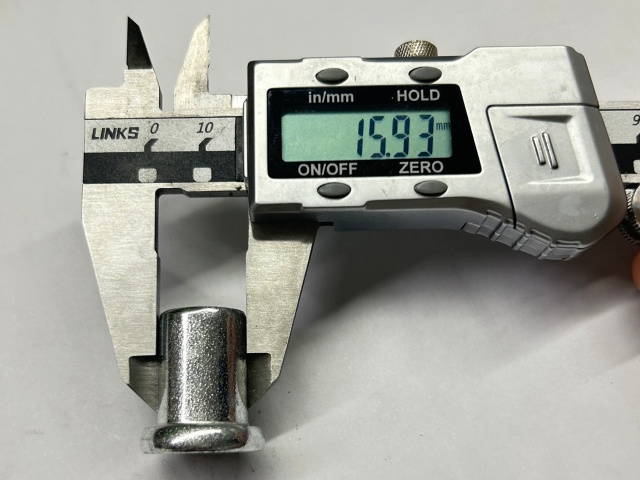

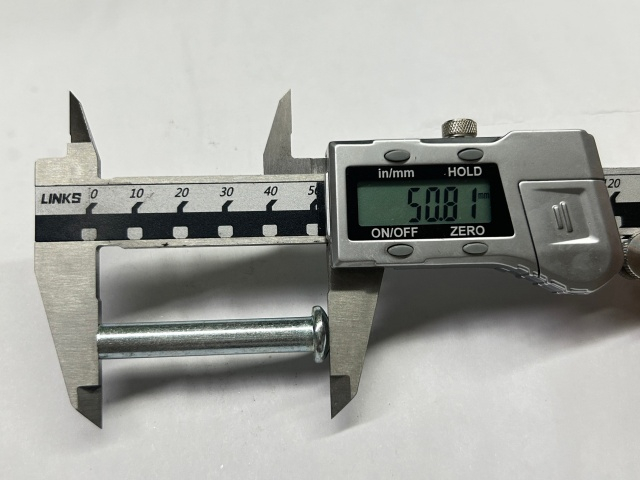

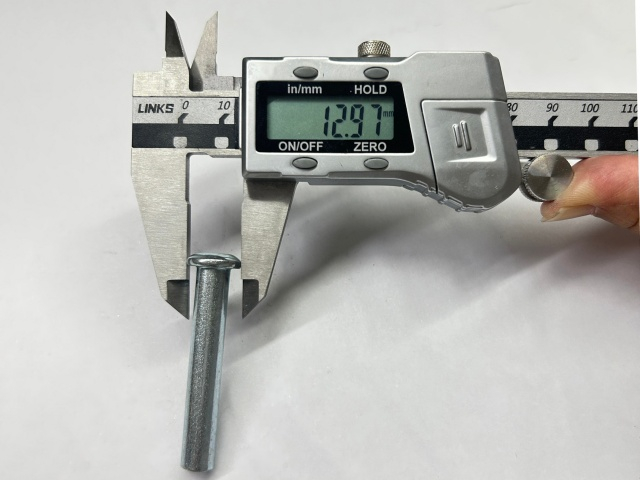

Deutscher Gerüstkupplungsniet

Auf dieser Seite:

Gerüstkupplertypen
Aluminium -Gerüstkupplungsvideo
Warum sollten Sie EK -Gerüstkuppler wählen?

Gerüstkupplungen Typen

Rechtwinkelkuppler (Doppelkoppler, fixierter Koppler). Am meisten im Gerüst verwendet. Schwenkkuppler, das am flexibelsten der drei gängigen Gerüstkupplungen ist. Hülsenkupplung, der für die Stuttgelenkanschluss von zwei Gerüstrohren verwendet wird , hauptsächlich vertikale Rohre, horizontale Rohre und diagonale Klammern.

Gemäß der britischen Norm EN74-1:2005 können Gerüstkupplungen je nach Verwendungsszenario in die folgenden vier Typen unterteilt werden:

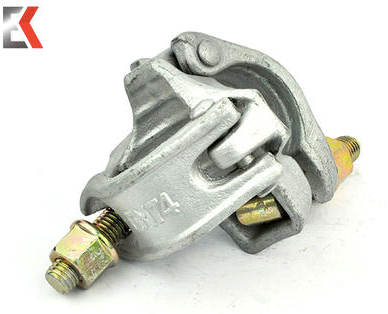

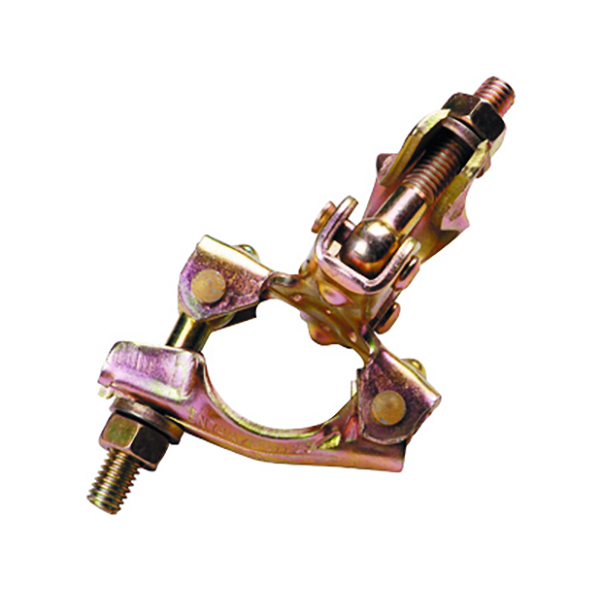

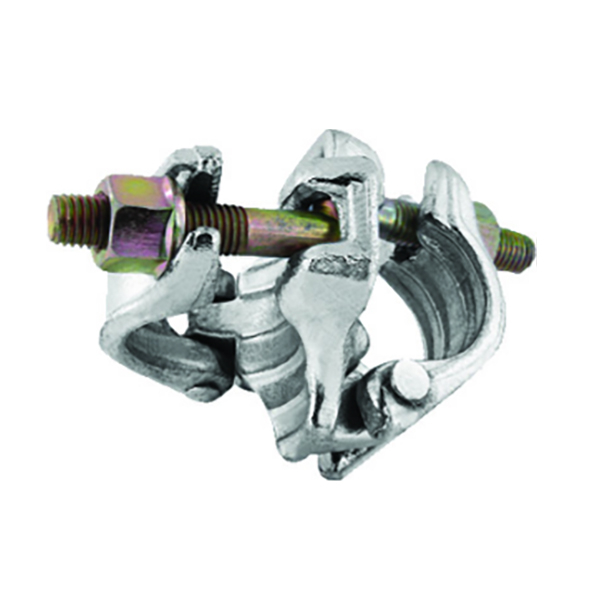

Rechtwinkelkupplung

Rechtwinklige Kupplung: Auch bekannt als Doppelkupplung oder feste Kupplung. Sie wird normalerweise verwendet, um Rohre vertikal und fest zu befestigen und so ein Abrutschen der Stahlrohre zu verhindern . Zur Lastübertragung kommt es auf die Reibung zwischen der Gerüstkupplung und dem Stahlrohr an. Wie die Verbindung der vertikalen Stange und der großen Querstange, der großen Querstange und der kleinen Querstange des Gerüsts.

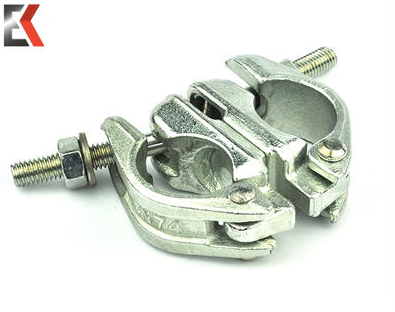

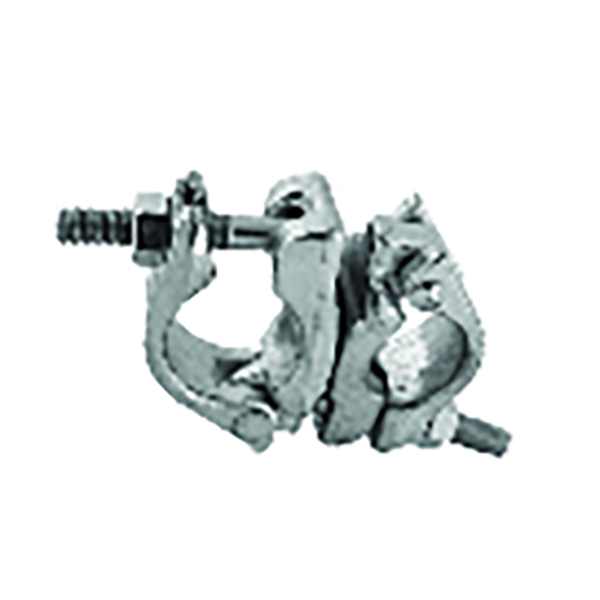

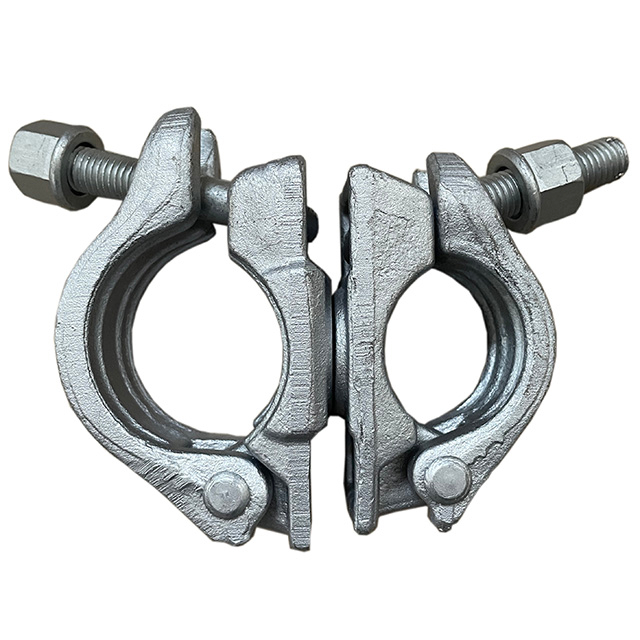

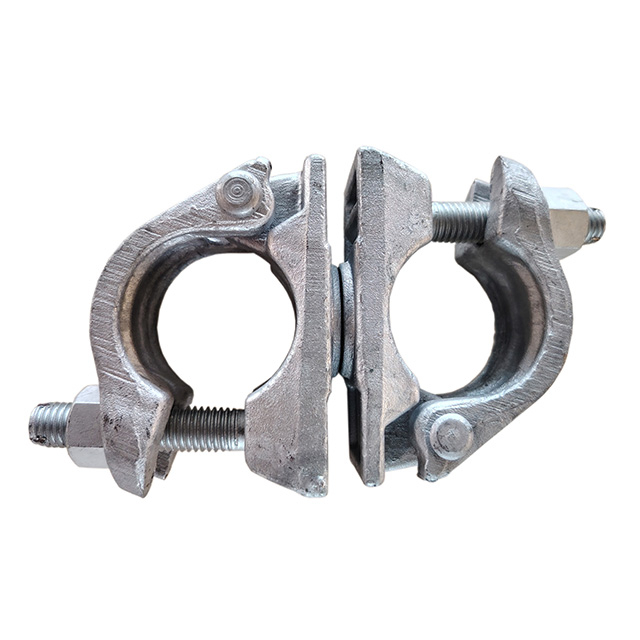

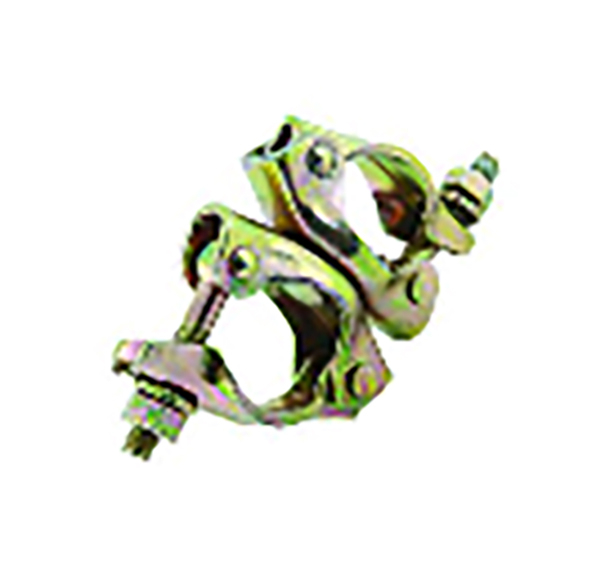

Drehkoppler

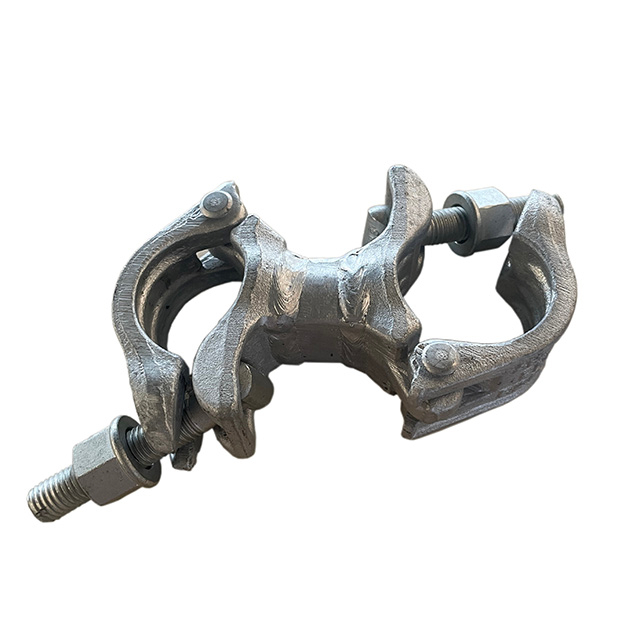

Schwenkkuppler: Wird zur Kreuzverbindung und Befestigung von zwei Gerüststahlrohren in jedem Winkel verwendet. Verbindet und repariert zwei Komponenten und kann flexibel drehen, um die Konstruktion zu erleichtern.

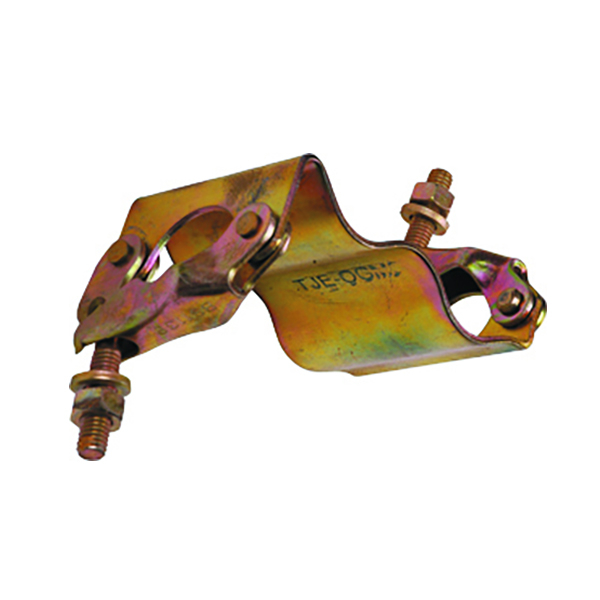

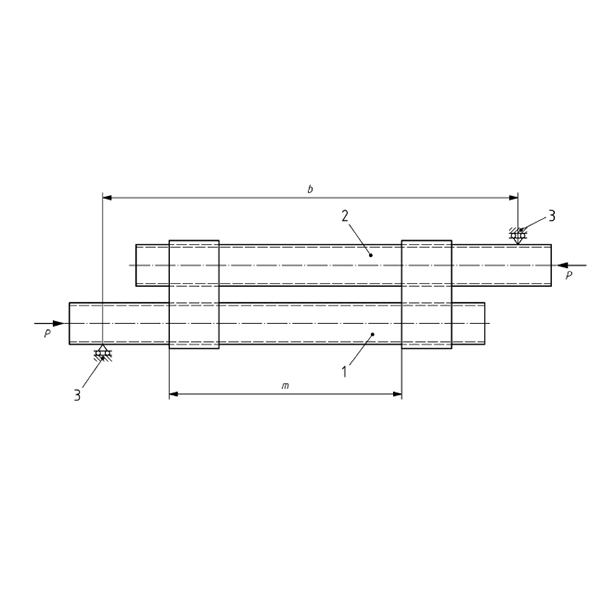

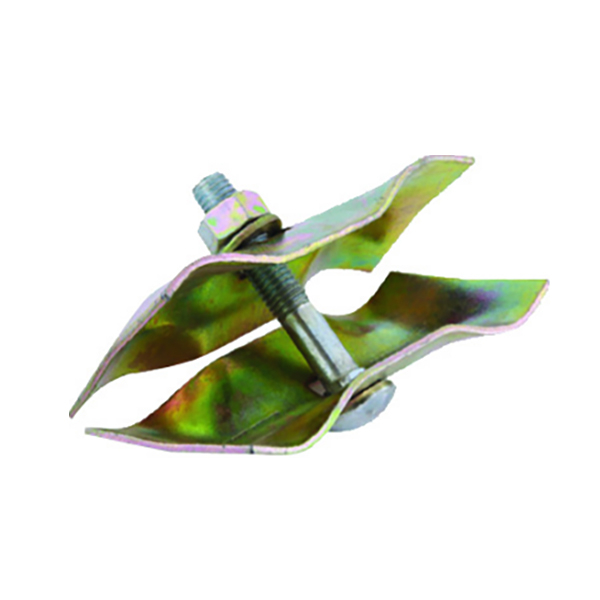

Parallelkoppler

Paralleler Koppler: Wird zum Befestigen von zwei parallelen Gerüststahlrohren verwendet, die hauptsächlich zum Befestigungszaun verwendet werden.

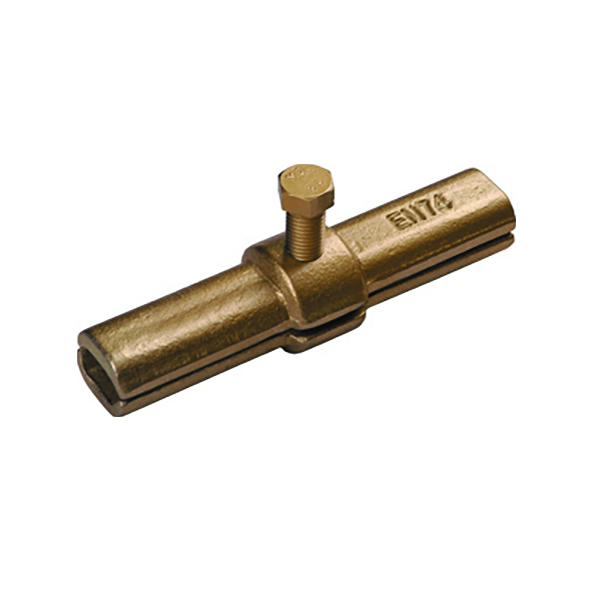

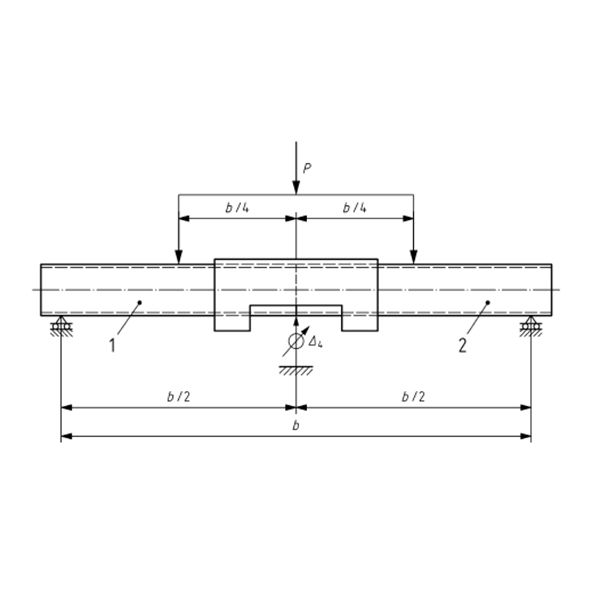

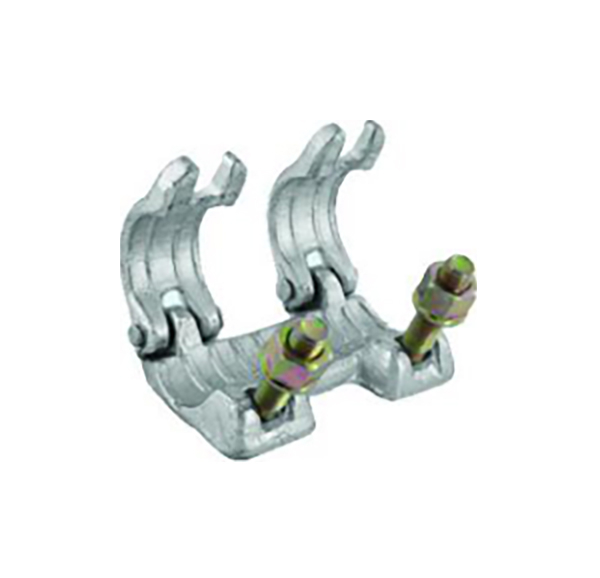

Hülsenkoppler

Die Sleeve -Coppler -Skizze wird normalerweise verwendet, um zwei Stahlrohre fest zu verbinden, um sie zu einer zu machen. Die Sleeve Coppler -Skizze kann die Mängel eines Stahlrohrs zu kurz ausgleichen.

Nach den Anforderungen und Nutzungsszenarien verschiedener Länder können Gerüstkuppler aufgeteilt werden. Die folgenden Typen:

Hauptsächlich für Gerüstsysteme in Großbritannien und Commonwealth -Ländern verwendet.

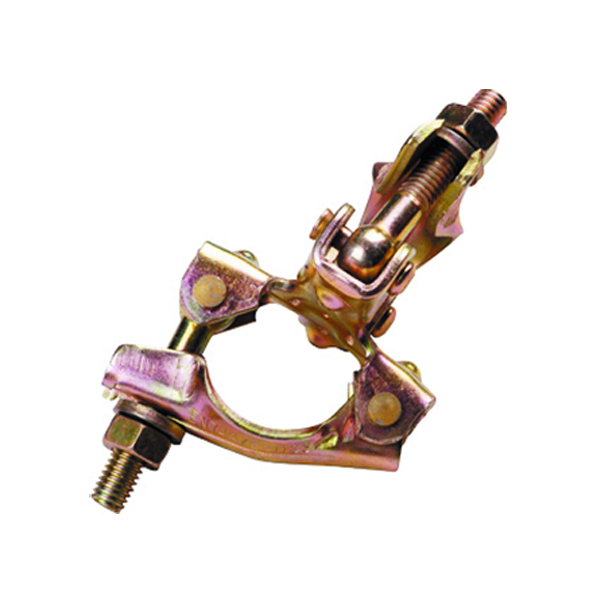

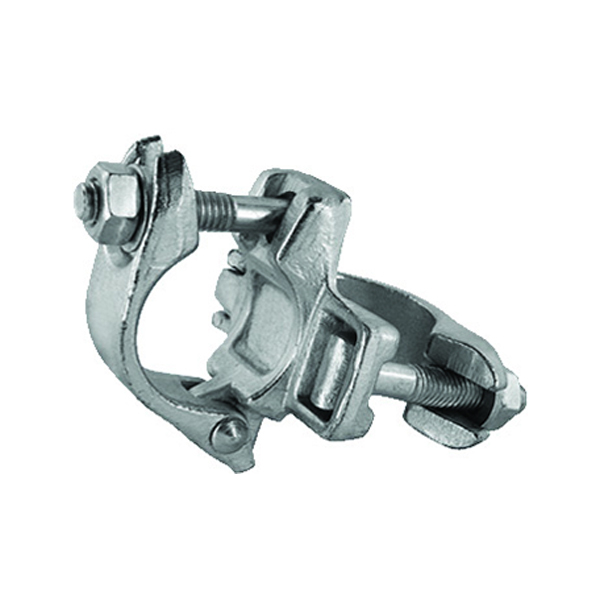

Britischer Typ:

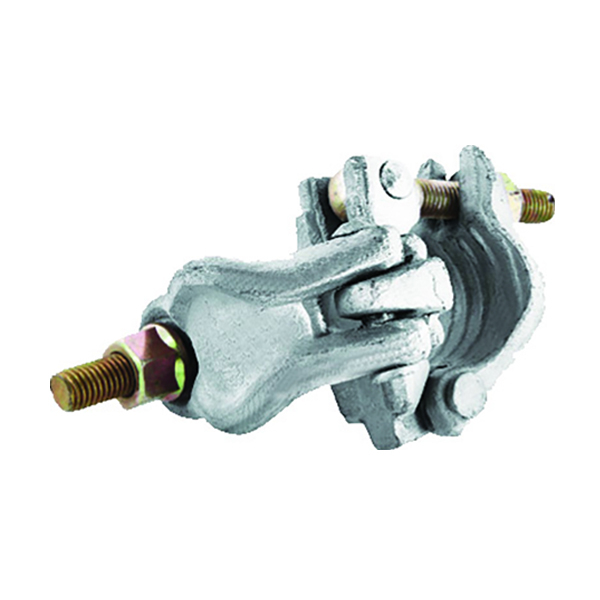

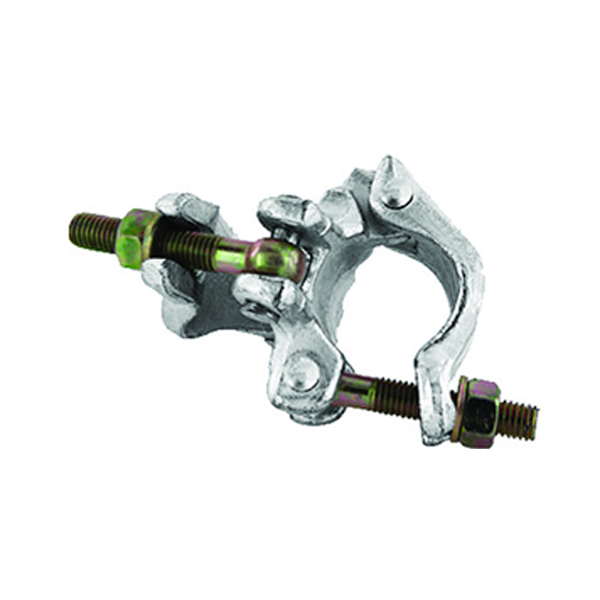

Amerikanischer Typ:

Hauptsächlich im Gerüstsystem der Vereinigten Staaten verwendet.

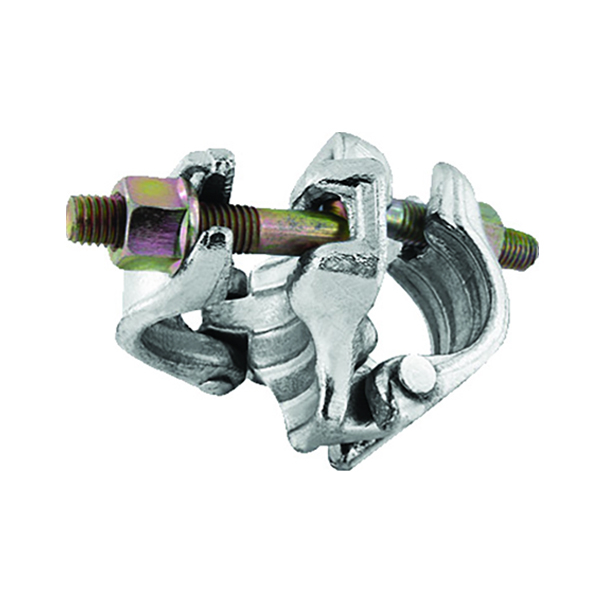

Deutscher Typ:

Hauptsächlich im deutschen verwendet Gerüstsystem .

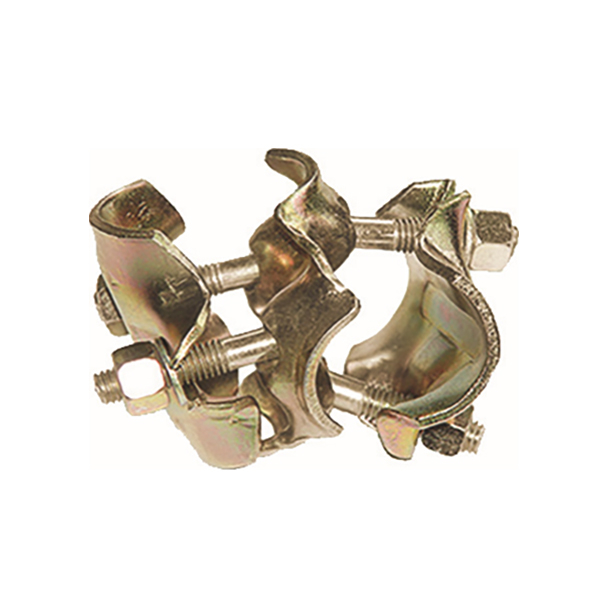

Italienischer Typ:

Hauptsächlich für verwendet . Gerüstsysteme in Italien

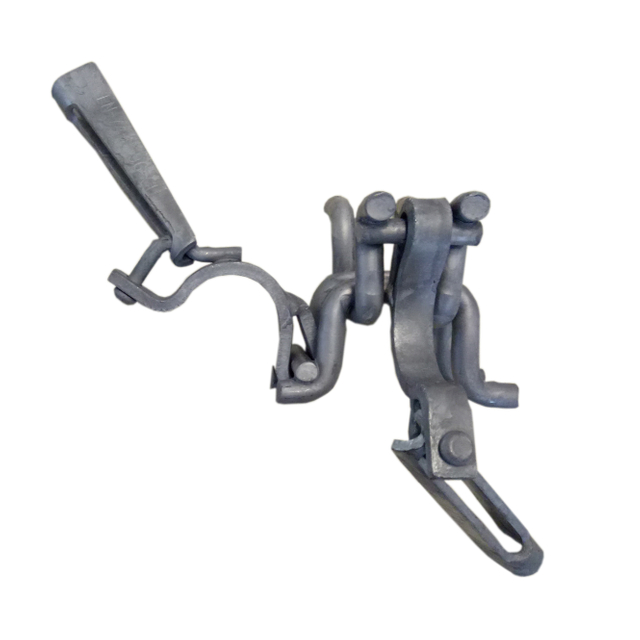

Holland-Typ:

Wird hauptsächlich für Gerüstsysteme in Holland verwendet.

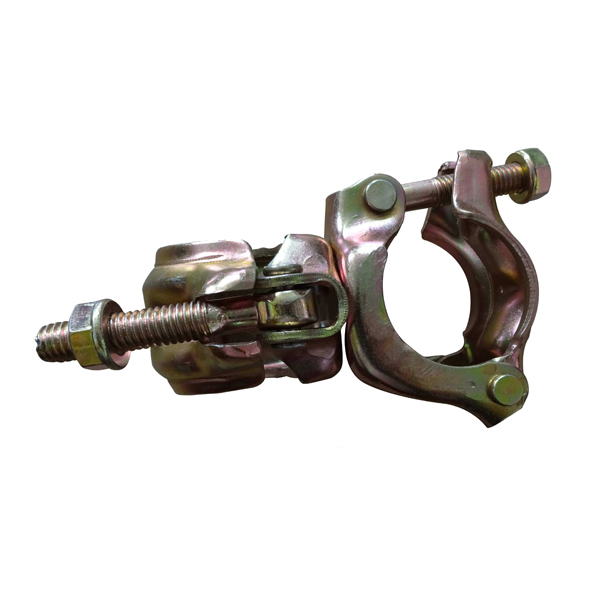

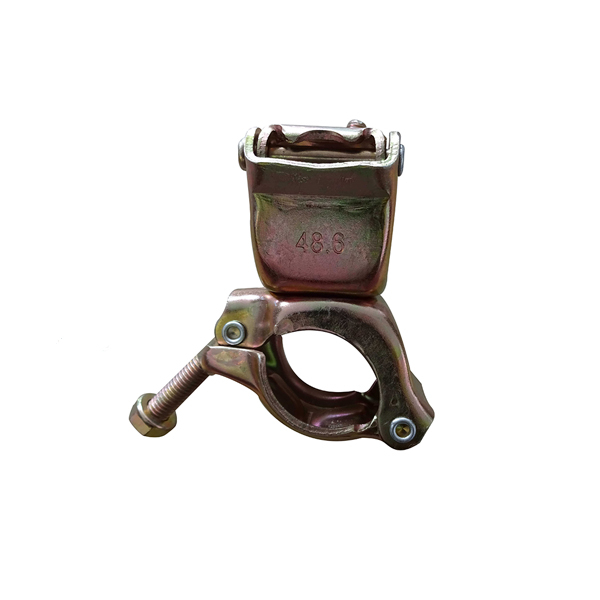

Japanisch, koreanischer Typ:

Hauptsächlich für Gerüstsysteme in Japan und Korea.

Nach verschiedenen Produktionsprozessen gibt es hauptsächlich die folgenden drei Typen:

Geschmiedete Gerüstkupplungen : Dieser Produktionsprozess kann dazu führen, dass die Zähigkeit der Gerüstkupplung gewährleistet und gleichzeitig die Festigkeit gewährleistet wird. Hier ist die geschmiedete Gerüstkupplung der gepressten Kupplung und der Gusskupplung überlegen. Verwenden Sie einen Hochfrequenz-Elektroofen, um den Kohlenstoffbaustahl der entsprechenden Spezifikation auf den Austenitzustand bei 950–1050 °C zu erhitzen, und unterziehen Sie ihn einem einmaligen Schmieden bei 300–600 kN, um seine Struktur und mechanischen Eigenschaften zu verbessern, die Zähigkeit des Produkts zu verbessern und seine Festigkeit zu schützen.

Geschmiedete Gerüstkupplungen:

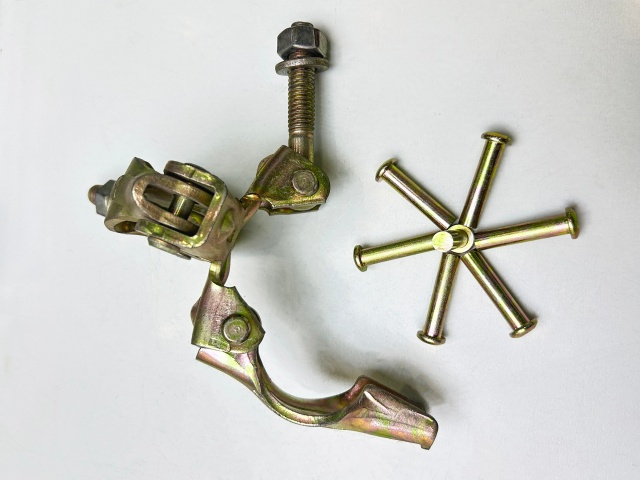

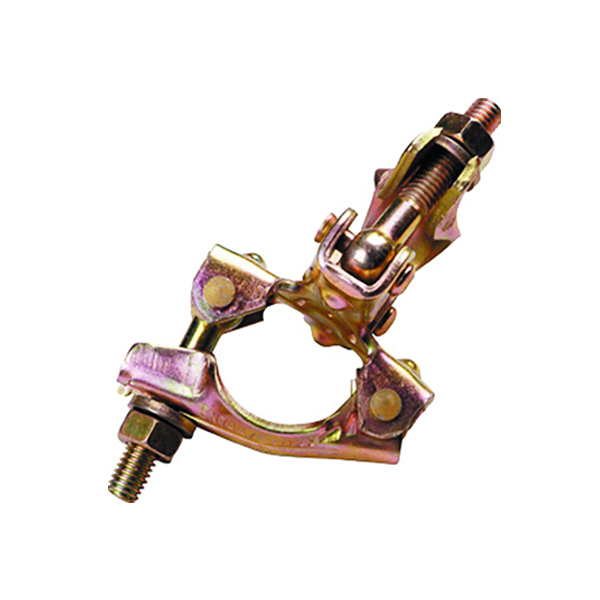

Gepresste Kupplungen:

Gepresste Kupplungen: Im Vergleich zu geschmiedeten Kupplungen haben gepresste Kupplungen einen Preisvorteil und gleichen insbesondere einige Produktlücken aus, die nicht durch Schmiedeverfahren hergestellt werden können. Verwenden Sie Q235, Q355, SPHC und andere Stahlplattenqualitäten, die durch Schneiden, Formformen, Verzinken, Zusammenbau und andere Prozesse zu Kupplungen verarbeitet werden, die den Anforderungen von BS EN74-1:2005 entsprechen. Im Vergleich zu geschmiedeten Gerüstkupplungen bietet es einen gewissen Preisvorteil und gleicht auch die Produktionslücke aus, die mit der Schmiedetechnologie einiger Gerüstkupplungen nicht realisiert werden kann.

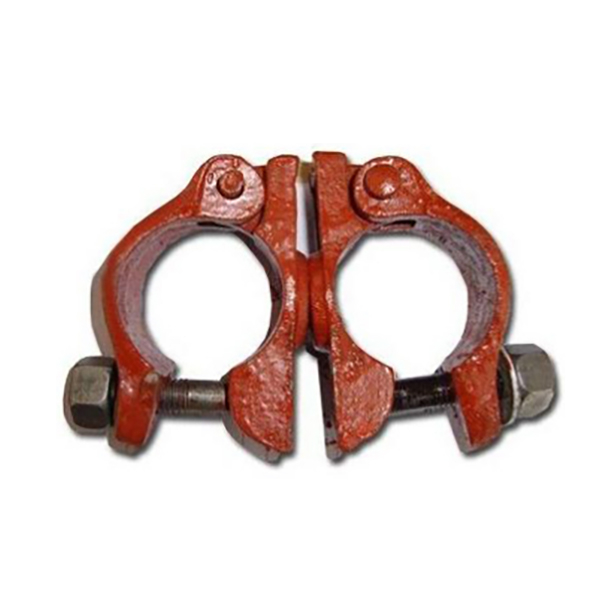

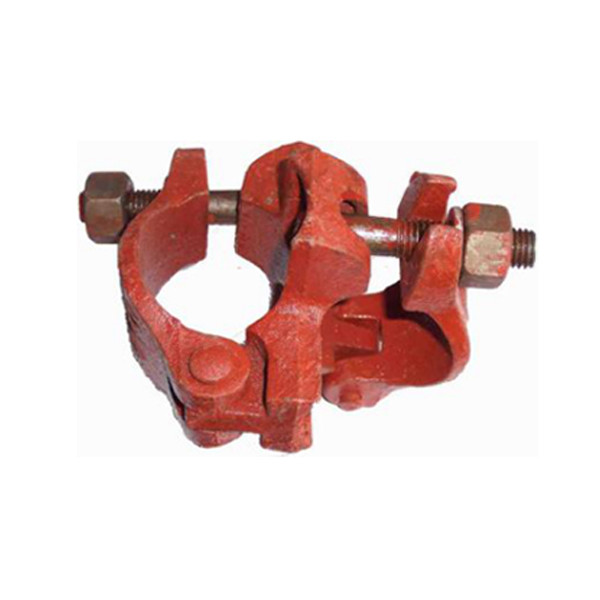

Casting -Kupplungen:

Gusskupplungen: Selbst Gussgerüstkupplungen weisen eine hohe Härte auf, ihre nicht überwindbaren Nachteile einer geringen Zähigkeit führen letztendlich zu einem Rückgang des Marktanteils von Jahr zu Jahr. Erhitzen Sie Kupfer und Eisen in einen flüssigen Zustand, gießen Sie es in eine Gussform, kühlen Sie es auf natürliche Weise ab und bauen Sie es dann zusammen. Es zeichnet sich durch eine hohe Produktionseffizienz, einen schnellen Produktionszyklus und niedrige Kosten aus. Aufgrund der unüberwindlichen Eigenschaften von Gussteilen: hohe Härte, aber geringe Zähigkeit, sinkt der Marktanteil von Jahr zu Jahr.

1. HOT-DIP-GESCHÄFTE KÜCKEN: Nach dem Entfetten, Eintauchen, Eintauchen und Trocknen werden die Gerüstekoppler für einen bestimmten Zeitraum in die geschmolzene Zinklösung eingetaucht und dann herausgenommen.

2. Galvanisch verzinkte Kupplungen: Galvanisch verzinkte Kupplungen sind Gerüstkupplungen, die durch Entfetten und Beizen mit Elektrolysegeräten verarbeitet, dann in eine Zinksalzlösung gegeben und dann an die negative Elektrode der Elektrolyseausrüstung angeschlossen werden müssen. Platzieren Sie eine Zinkplatte auf der gegenüberliegenden Seite des Teils und verbinden Sie sie mit der positiven Elektrode des Elektrolysegeräts, schalten Sie den Strom ein und nutzen Sie die Richtungsbewegung des Stroms von der positiven zur negativen Elektrode, um nach und nach eine Zinkschicht auf der Oberfläche der Gerüstkupplung abzuscheiden.

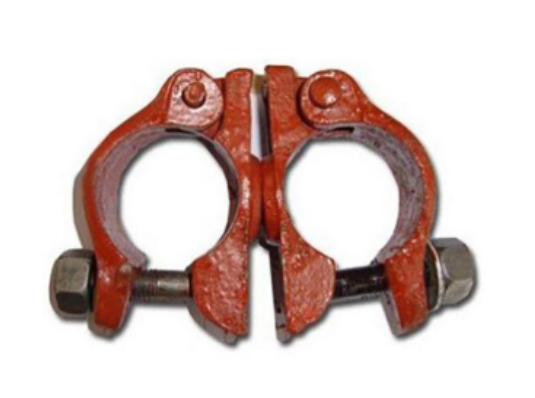

3.Hochgeschützte Farbkupplungen: Sprühfarbe ist eine Beschichtungsmethode, die durch eine Spritzpistole oder einen Scheibenzerstäuber gesprüht, durch Druck oder Zentrifugalkraft in gleichmäßige und feine Tröpfchen verteilt und auf die Oberfläche der Gerüstkupplung aufgetragen wird.

Gerüstkupplungen herstellen

Als Hersteller hochwertiger Gerüstkupplungen in China verfügt EK Scaffolding über fortschrittliche Produktionsanlagen für geschmiedete Kupplungen und gepresste Kupplungen.
Alle geschmiedeten Gerüstkupplungen verwenden Hochfrequenz-Elektroöfen, um verschiedene Spezifikationen von Baustahl auf einen Austenitzustand von 950–1050 zu erhitzen. Nach einmaligem Schmieden bei 4000 kN können die Organisationsstruktur und die mechanischen Eigenschaften verbessert werden, wodurch die Plastizität und die mechanischen Eigenschaften des Produkts verbessert werden.

Gerüstbroschüre

Hier finden Sie eine Broschüre mit EK- Gerüstkupplungsprodukten . In dieser Broschüre können Sie Guss- und Sonderformkupplungen, gepresste Kupplungen , Hülsengerüstkupplungen und andere echte Gerüstprodukte sehen.

Name	Herunterladen
11-01-001 Doppel NJIN2308002251ML01_EN.pdf	Herunterladen
11-01-002 Drehgelenk NJIN2308002251ML02_EN.pdf	Herunterladen
Gerüstkupplungsbroschüre.pdf	Herunterladen

Warum sollten Sie EK -Gerüstkuppler wählen?

EK Scaffolding ist ein chinesischer Gerüsthersteller , der mit hochwertigen Gerüstklemmen begann. Wir verfügen über 14 Jahre Erfahrung in dieser Gerüstbranche. Die Werte von EK Scaffolding sind professioneller Service, Qualitätssicherung und schnelle Lieferung.

weltweit Top -Coppler -Marke

Weltweit führende OEM-Kupplungsfabrikmarke, Schmiede- und Pressgerüstkupplungen aller internationalen Typen

Große Lieferung

Über 60 Container pro Monat, Hafen des Ziels Customs Clearane, Zuhause.

Effizient und bequem

L/c, t/t, d/p, Vorwärtszahlung, auf See, mit Schienen, Straßenverkehr, effizient und bequem.

Hochwertiges Zubehör

Alle EK-Gerüstkupplungen verwenden hochwertiges Zubehör und hochfeste Schrauben der Güteklasse 8,8.

FAQ zu Gerüstkupplungen

Wie lange ist die Lieferzeit?

Es hängt von der Bestellmenge ab. Im Allgemeinen beträgt die Lieferzeit 5 bis 10 Tage.
Wie können wir die Qualität sicherstellen?

1) Es werden nur qualifizierte Rohstoffe mit Zertifizierung akzeptiert.
2) Qualitätsprüfung wird von Hand betrieben.
3) Kostenlose Gerüstmuster sind immer verfügbar.
4) Sobald Qualitätsprobleme aufgetreten sind, schickte uns nur Bilder zur Bestätigung, sobald bestätigt wurde, Geld oder Waren als Entschädigung angegeben.
Was für ein internationales Zertifikat haben Sie?

SGS-Testbericht.
TÜV-Prüfbericht
Wie wäre es mit dem Preis für die Gerüstkupplung?

Wirklich konkurrenzfähig! EK Scaffolding befindet sich in der Nähe des Stahlursprungs und wir haben große Bestellmengen, so dass wir relativ günstigere Preise für Stahlrohmaterial erzielen. Niedrige Arbeitskosten und die Nähe zum Seehafen von Shanghai sind ebenfalls unsere Vorteile. Und vor allem: „Weniger Gewinn, aber großer Umsatz“ ist unser ständiger Geschäftsgrundsatz, ein Lieferant hochwertiger Gerüstkupplungen in China zu sein.
Kann Ihr Unternehmen Produkte vollständig entsprechend den Kundenanforderungen liefern?

EK verfügt über einen vollständigen Satz an Ausrüstung für die Konstruktion von Kupplungsformen und die Herstellung von Gerüsten. Als führender Gerüstbaulieferant verfügen wir über ein starkes Technikerteam zur Unterstützung. Nach Erhalt der vom Kunden bereitgestellten Zeichnungen besprechen wir mit unseren Technikern die Untersuchung der Machbarkeit neuer Formen für Produktionsanlagen. Bei größeren Stückzahlen können wir die Vorgaben der Kunden vollumfänglich erfüllen.
Welche Qualität haben Ihre Produkte?

1.EK hält sich strikt an die Vorgaben der Norm EN74/BS1139/EN1065/AS1576.

2.EK Scaffolding verfügt über ein umfassendes Qualitätskontrollsystem, beginnend mit dem Eingang der Rohstoffe und dem Versand der fertigen Materialien.
Was ist Ihr MOQ (Mindestbestellmenge)?

Keine Mindestbestellmenge, mehrere Produktionslinien werden in Abständen produziert und sind jederzeit verfügbar.
