Leitfaden zur Verwendung von Hülsenkupplungen: Einführung, Anwendung und Vorsichtsmaßnahmen

Hülsenkupplungen sind externe Gerüstzubehörteile, die die Länge von Gerüststahlrohren verlängern, ohne die strukturelle Stabilität des Gerüsts zu beeinträchtigen, und so für axiale Kontinuität und Tragfähigkeit sorgen. In diesem Artikel erhalten Sie eine ausführliche Einführung in Hülsenkupplungen, ihre Anwendungsszenarien und deren korrekte Verwendung.

Was sind Hülsenkupplungen?

Muffenkupplungen, auch Steckverbinder oder Außenkupplungen genannt, sind Schlüsselkomponenten in Gerüstsystemen und dienen der durchgehenden Verbindung von Gerüstrohren mit einem Außendurchmesser von 48,3 mm. Sie können zwei Pfosten vertikal, zwei horizontale Stangen horizontal oder zwei diagonale Stangen diagonal verbinden. Hülsenkupplungen werden in der Regel aus 4 mm dicken hochfesten Stahlplatten durch Stanz- oder Schmiedeverfahren hergestellt, erfüllen die Normen EN74 oder BS139 und erreichen eine Hochleistungsleistung der Klasse B mit einer Rutschfestigkeit von über 9 kN.

Allgemeine Spezifikationen

Arten von Kupplungen im Gerüstbau und Unterschiede zu Hülsenkupplungen

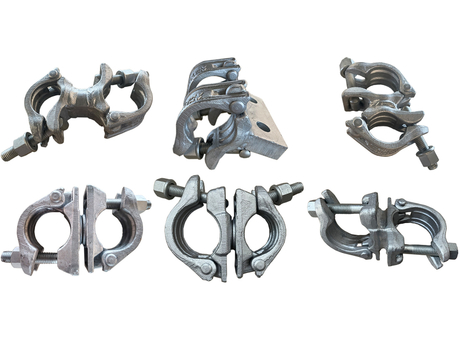

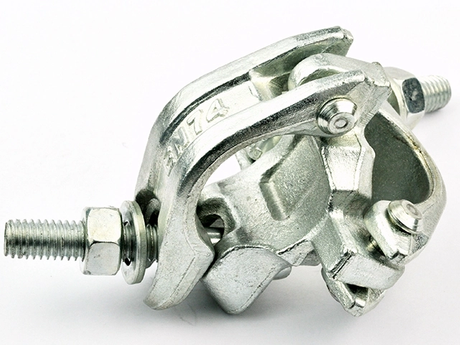

Es gibt verschiedene Arten von Gerüstkupplungen , die im Gerüstbau verwendet werden und im Allgemeinen in Drehkupplungen und Winkelkupplungen eingeteilt werden.

Was sind die Klassifizierungen und Unterschiede von Hülsenkupplungen?

Gestanzte Hülsenkupplung: Auch bekannt als Standard-Hülsenkupplung. Es handelt sich um eine leichte und wirtschaftliche Kupplung, die durch Stanzen aus hochfesten Stahlplatten hergestellt wird und End-to-End-Verbindungen für Fundamente ermöglicht.

Geschmiedete Hülsenkupplung: Auch als hochbelastbare Hülsenverbindung bekannt, eignet sie sich für hochbelastbare Anwendungen und ist eine ideale Wahl für raue Bauumgebungen.

Darüber hinaus können Kupplungen je nach Norm in Muffenkupplungen nach britischem Standard und Muffenkupplungen nach EN74 Klasse B unterteilt werden.

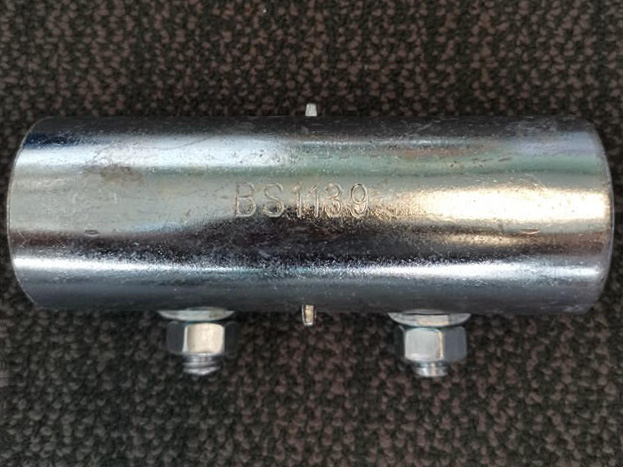

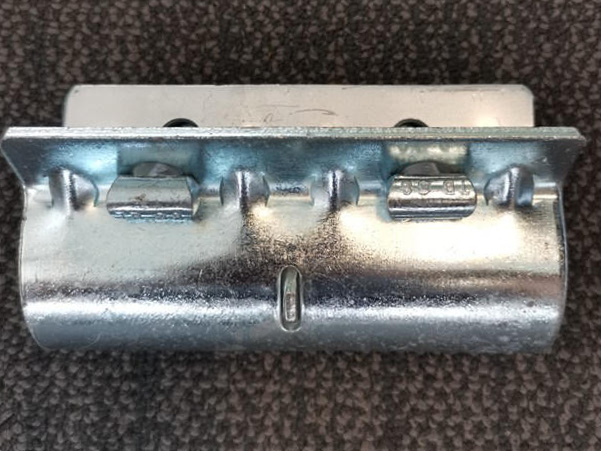

Hülsenkupplungen nach britischem Standard: Ein weit verbreiteter Standardtyp.

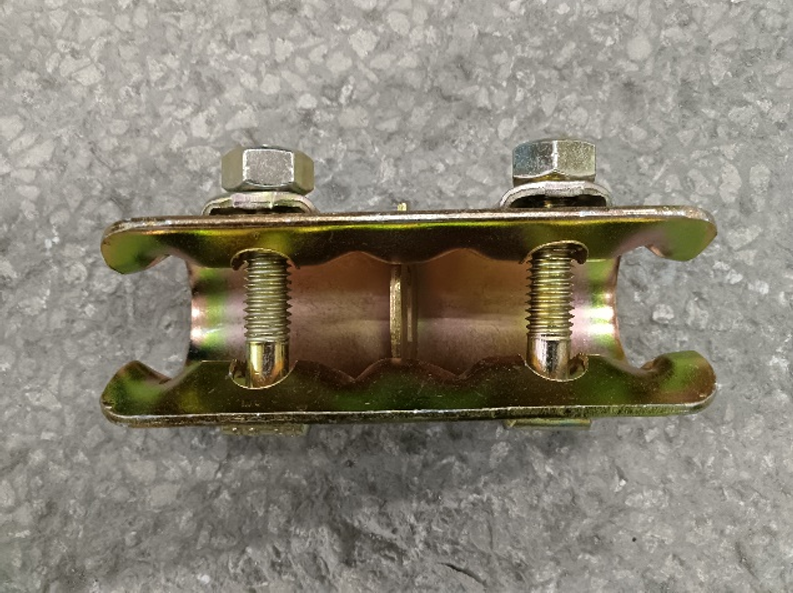

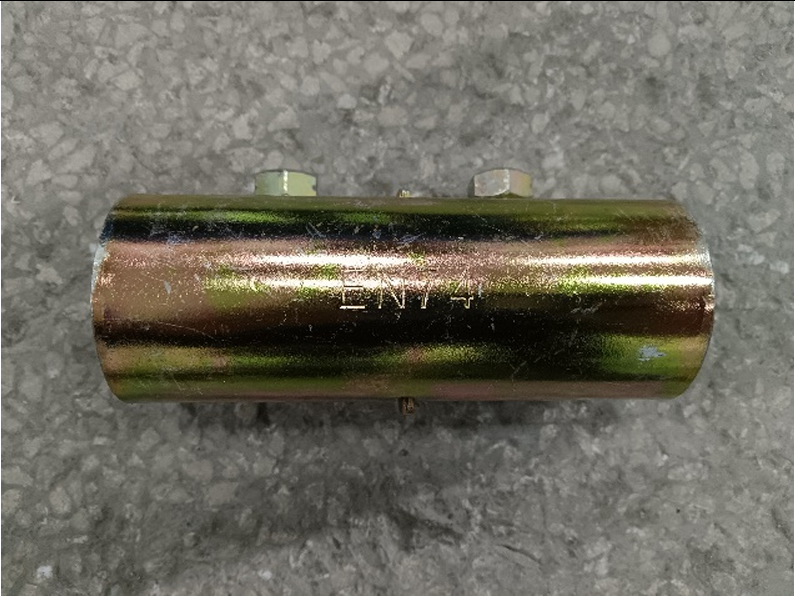

EN74-Hülsenkupplungen der Klasse B: Kupplungen mit höherer Rutschfestigkeit und Tragfähigkeit im Vergleich zu Kupplungen der Klasse A.

Alle Modelle sind speziell für den Gerüstbau mit Stahlrohren mit einem Außendurchmesser von 48,3 mm konzipiert und gewährleisten so eine nahtlose Austauschbarkeit auf der Baustelle.

Was sind die Vorteile von Hülsenkupplungen?

Erweiterte Länge: Muffenkupplungen können die Länge von Gerüstrohren verlängern, ohne dass zusätzliche Stützstrukturen hinzugefügt werden müssen.
Stabilität: Bietet eine starke und sichere Verbindung zwischen Stahlrohren.
Vielseitigkeit: Geeignet für verschiedene Gerüstkonfigurationen.
Wirtschaftlichkeit: Im Vergleich zum Verbinden mehrerer kürzerer Stahlrohre ist die Verwendung von Muffenkupplungen häufig kostengünstiger.

Wo können Muffenkupplungen eingesetzt werden?

Hülsenkupplungen werden häufig bei Projekten verwendet, die eine längere Gerüstlänge oder -höhe erfordern, wie zum Beispiel:
Hochhausbau: Bei Hochhausbauprojekten müssen Gerüste oft in extrem großen Höhen errichtet werden.
Brückenwartungsprojekte: Bei Brückenwartungs- und -reparaturprojekten müssen Gerüste große Entfernungen überbrücken.
Industrieanlagen: In Industrieumgebungen, in denen Gerüste für Wartungs- und Reparaturarbeiten aufgestellt werden müssen.

Wie verwendet man Hülsenkupplungen richtig?

Installationsanleitung für Hülsenkupplungen

1. Vorbereitung: Stellen Sie sicher, dass die zu verbindenden Stahlrohre sauber und frei von Rückständen sind und dass die Rohrverbindungsoberflächen für einen festen Sitz glatt sind.

2. Ausrichtung: Richten Sie die beiden Stahlrohre Ende an Ende aus.

3. Installation der Kupplung: Schieben Sie die Muffenkupplung auf die ausgerichteten Stahlrohre.

4. Sichern: Ziehen Sie die Schrauben mit einem Schraubenschlüssel fest, um die Kupplung mit einem Drehmoment von ca. 50 Nm zu befestigen.

5. Inspektion: Prüfen Sie mit manueller Kraft, ob die Stahlrohre stabil und sicher verbunden sind.

Vorsichtsmaßnahmen für die Verwendung der Hülsenkupplung

Achten Sie bei der Verwendung von Muffenkupplungen auf Folgendes:
Korrekte Installation: Stellen Sie sicher, dass die Muffenkupplung korrekt und sicher installiert ist, um Unfälle zu vermeiden.
Regelmäßige Inspektion: Überprüfen Sie regelmäßig die Muffenkupplungen. Stellen Sie fest, ob abgenutzte oder beschädigte Kupplungen noch verwendet werden können.
Belastbarkeit: Halten Sie sich strikt an die Belastbarkeit der Muffenkupplung, um Schäden durch Überlastung zu vermeiden.

Wartungshandbuch für Hülsenkupplungen

Muffenkupplungen erfordern während des Gebrauchs eine regelmäßige Wartung und Inspektion. Der rechtzeitige Austausch stark beschädigter Kupplungen gewährleistet die Stabilität und Sicherheit des Gerüstsystems.

Wartung:
Überprüfen Sie regelmäßig den Gewindezustand der Schrauben und Muttern, um sicherzustellen, dass die Muffenkupplungen ordnungsgemäß funktionieren.
Tragen Sie während der Lagerung Rostschutzmittel auf.
Auf einem trockenen, nicht auf dem Boden stehenden Regal lagern.

Inspektion:
Sichtprüfung: Auf Anzeichen von Verschleiß, Rost oder Beschädigung prüfen.
Funktionsprüfung: Testen Sie die Verbindungsfunktion der Kupplungen, um sicherzustellen, dass sie ordnungsgemäß funktionieren.
Reinigung: Überprüfen Sie die Kupplungen und den umliegenden Bereich auf Rost oder Schmutz und reinigen Sie sie umgehend.

Abschluss

Gerüsthülsenkupplungen eignen sich für verschiedene Gerüstprojekte und werden häufig in Öl- und Gasbohrplattformen, Bühnenbau, Leitplanken und anderen Bereichen eingesetzt. Durch die ordnungsgemäße Verwendung und Wartung von Kupplungen kann deren Lebensdauer effektiv verlängert werden.

Häufig gestellte Fragen zu Hülsenkupplungen

1. Was sind die Hauptfunktionen von Muffenkupplungen?
   Muffenkupplungen werden hauptsächlich für End-zu-End-Verbindungen von Gerüststahlrohren verwendet, um die Länge und Höhe von Gerüstrohren effektiv zu verlängern, ohne die strukturelle Stabilität zu beeinträchtigen.

2. Welche Standards erfüllen Muffenkupplungen?
   Von EK scaffolding hergestellte Hülsenkupplungen entsprechen den Normen EN74 Klasse B und BS1139 und können SGS-Prüfberichte vorlegen.

3. Was ist der Unterschied zwischen Hülsenkupplungen und Innenkupplungen?
   Muffenkupplungen werden von außen mit den Stahlrohren verbunden, bieten eine höhere Gesamtsteifigkeit und werden üblicherweise für 48,3-mm-Stahlrohre verwendet.
   Interne Kupplungen verbinden sich intern mit den Stahlrohren, was zu einem saubereren Erscheinungsbild und einer geringeren Steifigkeit an der Verbindungsstelle, aber höherer Stabilität führt.

4. Welche Vorteile bietet der Einsatz von Hülsenkupplungen bei Gerüstprojekten?
   Sie verlängern die Länge und Höhe des Gerüsts, erhalten die Stabilität des Gerüstsystems und bieten eine größere Flexibilität beim Aufbau und der Konfiguration des Gerüsts.

5. In welchen Fällen eignen sich Hülsenkupplungen?
   Hülsenkupplungen haben ein breites Anwendungsspektrum und können in jedem Szenario eingesetzt werden, das eine längere Gerüstlänge oder -höhe erfordert, wie z. B. im Hochhausbau, bei Brückenwartungsprojekten und an Industriestandorten wie Öl- und Gasbohrplattformen. Auch im Bühnenbau und Geländerschutz können sie eingesetzt werden.

6. Wie werden Muffenkupplungen an Gerüststahlrohren befestigt?
   Richten Sie die Enden zweier Gerüststahlrohre aus, setzen Sie die Muffenkupplung ein und ziehen Sie die Schrauben mit einem Schraubenschlüssel fest oder setzen Sie die Stifte ein, um eine sichere Befestigung zu gewährleisten.

7. Welche Sicherheitsvorkehrungen sind bei der Verwendung von Muffenkupplungen zu beachten?
   Zunächst ist eine ordnungsgemäße Installation unerlässlich. Halten Sie sich bei der Nutzung unbedingt an die Belastungsempfehlungen des Gerüstherstellers und überprüfen Sie die Kupplungen regelmäßig auf Verschleiß oder Beschädigungen.

8. Welche Gerüstsysteme sind mit Hülsenkupplungen kompatibel?
   Unsere Muffenkupplungen bestehen aus Stahlrohren mit einem Außendurchmesser von 48,3 mm und sind mit den meisten modularen Gerüstsystemen kompatibel, wie z. B. Scheibengerüsten, Bechergerüsten, Schnellmontagegerüsten und Portalrahmen. Es ist wichtig zu beachten, dass die Stahlrohre für diese Gerüstsysteme einen Außendurchmesser von 48,3 mm haben müssen.

9. Bieten Sie Anpassungsdienste an oder bearbeiten Sie Großaufträge?
   Als Gerüsthersteller verfügt EK scaffolding über eine eigene Produktionslinie und kann kundenspezifische Dienstleistungen anbieten. Wir unterstützen jedoch nur großvolumige Bestellungen.
