Was ist eine Kupplung im Gerüstbau?

Kupplungen fungieren als Verbindungselemente im Gerüstbau und verbinden typischerweise Komponenten wie Stahlrohre, Stufen und Träger. Es gibt viele verschiedene Arten von Kupplungen, die im Gerüstbau verwendet werden, und verschiedene Gerüstkupplungen haben unterschiedliche Anwendungen. Im Folgenden erläutern wir die konkreten Einsatzmöglichkeiten dieser Gerüstkupplungen.

Klemmen zum Verbinden zweier Stahlrohre

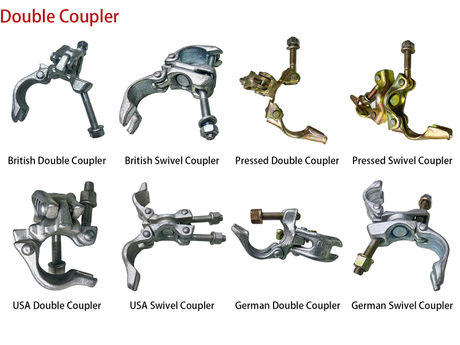

Doppelkupplungen/Winkelkupplungen

Rechtwinklige Kupplungen werden verwendet, um zwei Halbkupplungen vertikal miteinander zu verbinden. Sie können in einem Stück befestigt oder verschweißt sein. Diese Doppelkupplung kann nur zwei Stahlrohre vertikal befestigen und dient zur Verbindung von Riegeln und Standardrohren in Gerüstsystemen.

Drehkupplungen

Drehkupplungen verbinden zwei Halbkupplungen mit Nieten und ermöglichen so eine freie Drehung. In Gerüstsystemen werden sie häufig zur Verbindung von Diagonalstreben und anderen Stahlrohren in speziellen Winkeln verwendet.

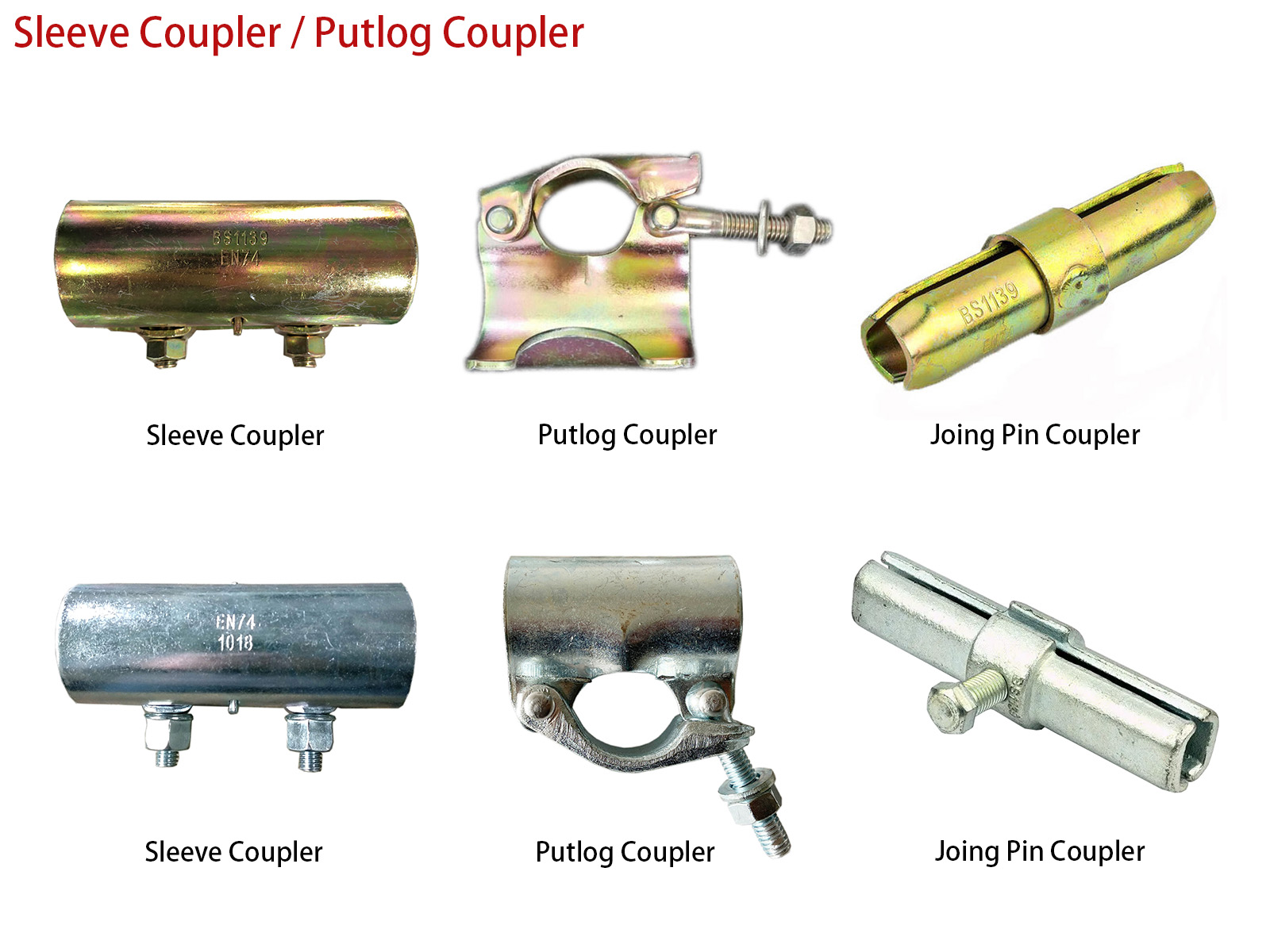

Hülsenkupplungen

Eine Muffenkupplung ist ein zylindrisches Verbindungselement, das zwei Stahlrohre von außen Ende an Ende verbindet und so die Länge des Rohrs verlängert. Beim Bau großer Gerüstsysteme kann die Höhe bzw. Länge von Stahlrohren unbegrenzt verlängert werden.

Gelenkstiftkoppler

Eine Gelenkbolzenkupplung ähnelt einer Hülsenkupplung, der Unterschied besteht jedoch darin, dass eine Gelenkbolzenkupplung in zwei Stahlrohre eingesetzt wird und diese von innen Ende an Ende verbindet. Der Einsatzbereich entspricht grundsätzlich dem einer Muffenkupplung.

PUTLOG COUPLER

Die Putlog-Kupplung wird ähnlich einer Doppelkupplung verwendet und dient auch der Verbindung von Riegeln und Normbrettern. Allerdings handelt es sich bei der Putlog-Kupplung um eine Einzelkupplung mit nur einem Klemmmechanismus, wodurch sie für leichte Projekte geeignet ist.

Clmap zum Verbinden von Stahlrohren und Gerüstbohlen

Platinenhaltekupplungen

Bretthaltekupplungen werden zum Verbinden von Stahlrohren und Gerüstbohlen verwendet und verriegeln die Gerüstbohlen mit den Gerüstriegeln, um eine stabile Arbeitsplattform zu bilden. Sie sind sowohl in gepresster als auch in geschmiedeter Bauweise erhältlich. Gepresste Platinenhaltekupplungen sind günstiger als geschmiedete Platinenhaltekupplungen. Für kleinere Projekte können Sie eine gepresste Plattenhaltekupplung wählen, während Sie für größere Projekte eine geschmiedete Plattenhaltekupplung benötigen, die eine größere Haltbarkeit und Festigkeit bietet.

Klemmen zum Verbinden von Stahlrohren mit Gerüstträgern

Balkenkoppler/Trägerkoppler

Trägerkupplungen werden paarweise verwendet. Durch ihren einzigartigen Klemmmechanismus werden sie an beiden Seiten des Gerüstbalkens befestigt und mit dem Gerüstrohr verbunden. Dadurch wird sichergestellt, dass das Gerüstsystem seitlichen und vertikalen Kräften standhält und ein Umkippen verhindert.

Andere Spezialklemmen

Viele andere spezielle Gerüstklemmen werden im täglichen Leben häufig verwendet. Wir haben Erfahrung in der Herstellung der folgenden Arten von Klemmen. Als professioneller Hersteller von Gerüstkupplungen können wir diese auch nach Kundenzeichnungen anpassen.

Das Obige sind die spezifischen Verwendungszwecke häufig verwendeter Koppler. Wenn Sie Gerüstkupplungen benötigen, können Sie sich gerne an uns wenden. Weitere Informationen finden Sie auch auf unserer Gerüstkupplungs- Detailseite.
