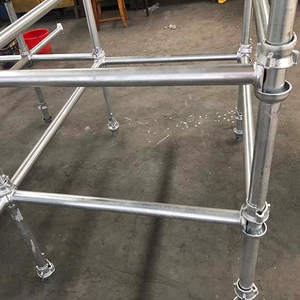

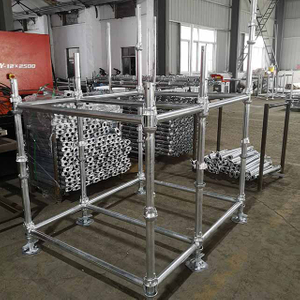

Cuplock Scaffolding System is the most commonly used scaffolding system in the world. The official name of this scaffolding system is Cuplok, but most people know it as Cuplock. EK Cuplock Scaffolding is used for support and access structures in construction industry, offshore construction, industrial maintenance, and ship building. And all Cuplock System parts are designed and manufactured to meet all scaffolding industry standard.
Cuplock System has quick locking and fastening devices that simplify the construction process and make it safer for workers to participate in construction. All of these are good ways to optimize the work efficiency of construction projects and improve the construction safety index.
EK Cuplock Scaffolding vertical welding is mainly divided into three steps:
1. Adjust the tooling equipment distance and determine the bottom cups interval. Use spot welding to fix the bottom cups and located pins to the vertical tube.
2. Located pins full weld, that make sure the located pins are firmly fixed to the vertical tube.
3. Bottom cups full weld, that to ensure the stability of the bottom cups and ensure the safety index in the construction and use.

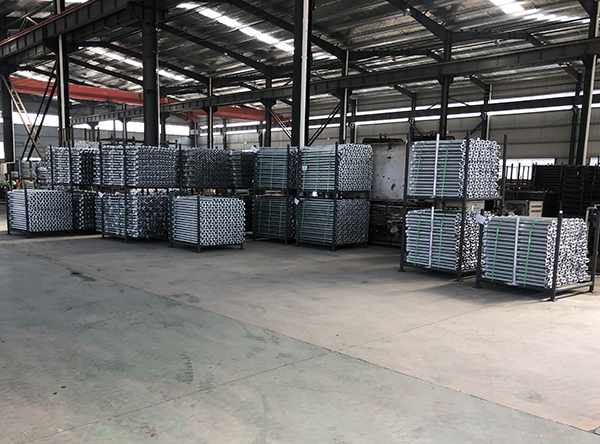

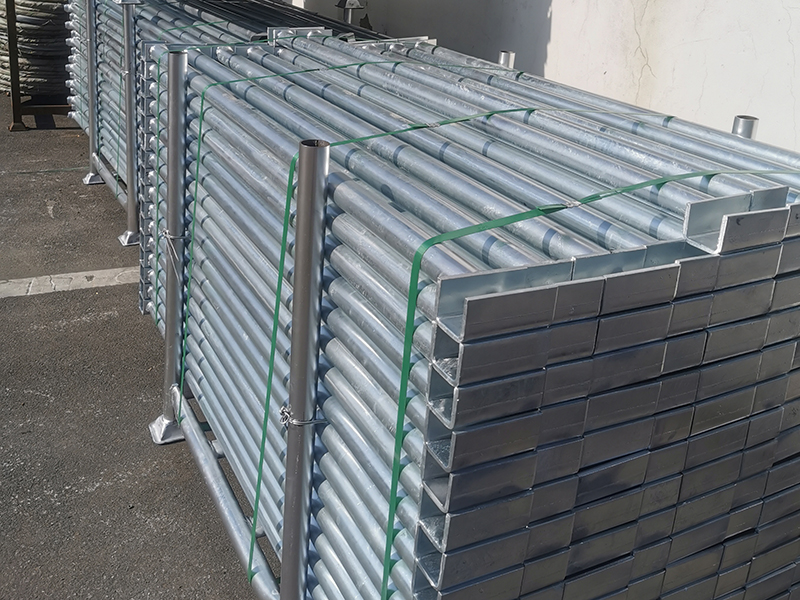

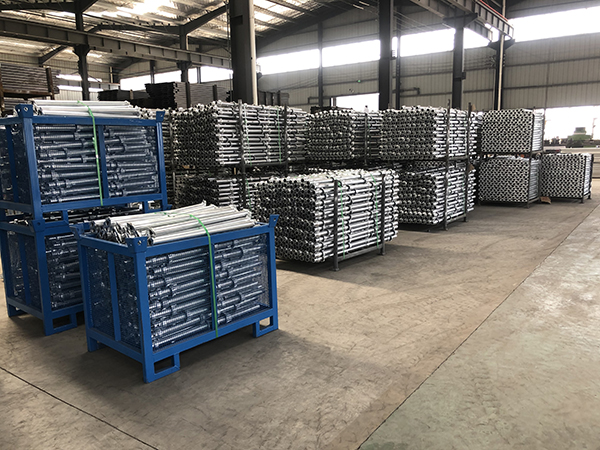

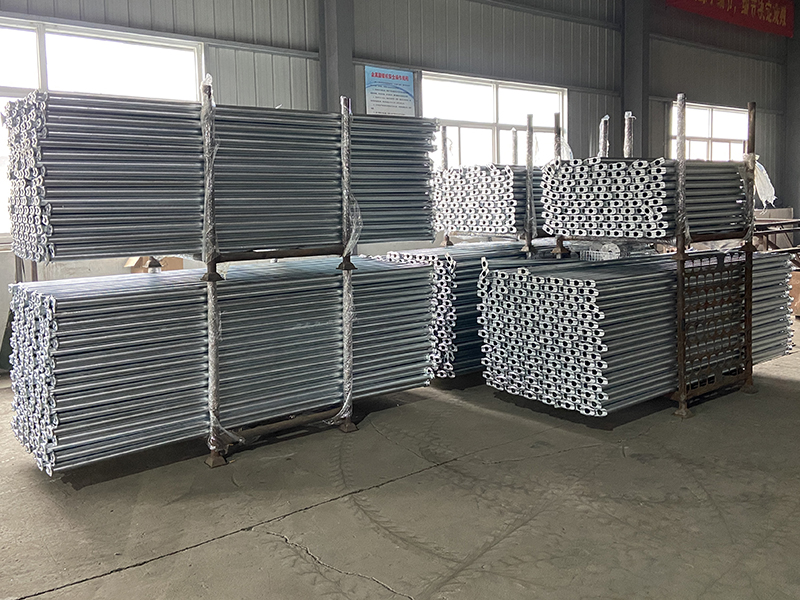

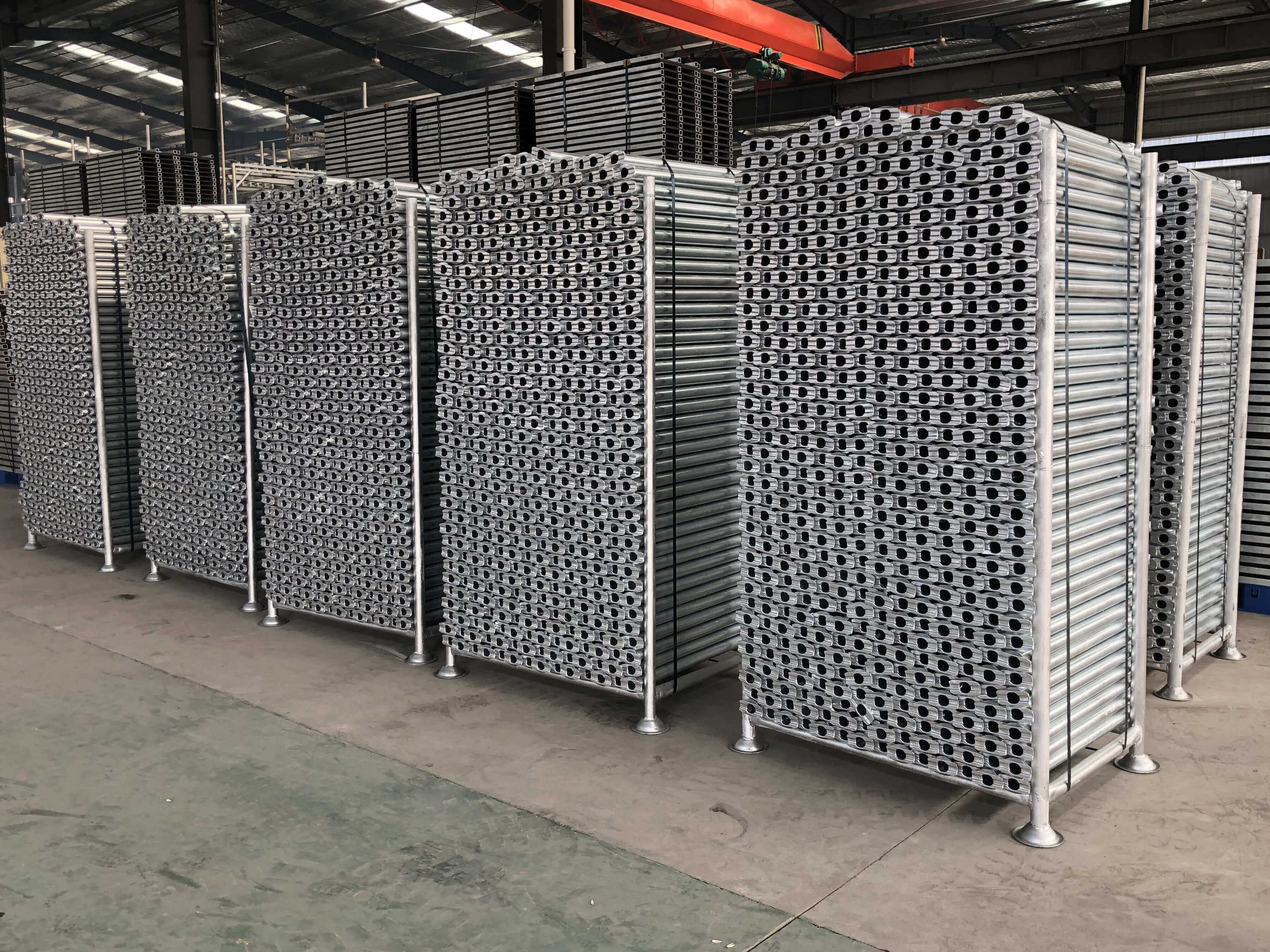

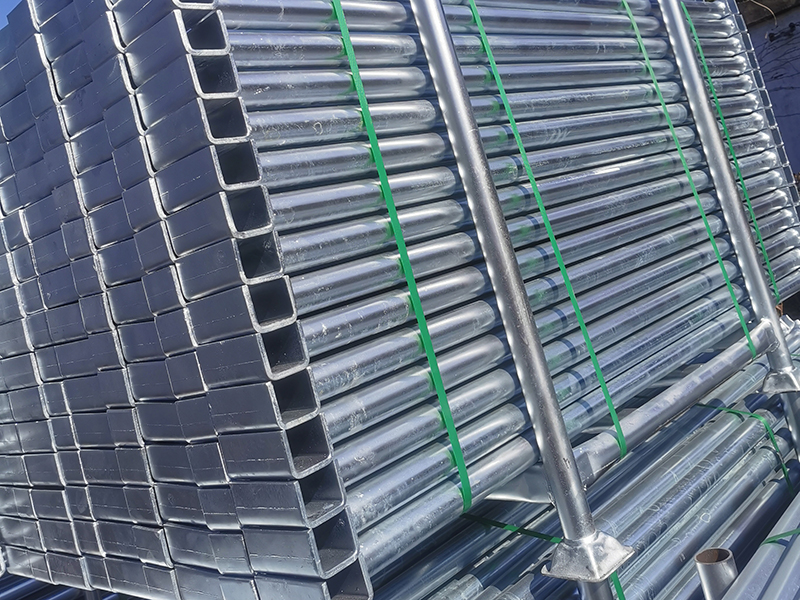

Wenn die Produktion und Verpackung einer Charge von Cuplock -Gerüstprodukten, die vom Kunden erforderlich sind, abgeschlossen sind, werden wir Fotos aufnehmen und Dateien aufbewahren, sie an den Kunden senden, die Ladezeit dieser Charge von Gerüst -Cuplock informieren und den Kunden über den Versandplan informieren.
| Cuplock Features | Details |
| Easy to Stand | No nut and bolt or wedge, just lock the blade into cup at each node on the standard. |
| Sample | Fast and simple to erect with only four component fastenings. |
| Light Weight | Manufactured using 3.2mm thickness high grade steel, Cuplock System is 20% lighter than standard 4mm thickness scaffolding tube. |
| Economical | Cuplock System with only three maincomponents. |
| Fast | 30%-50% faster than traditional scaffolding. |
| Durable | Hot-Dip-Galvanized provides a low maintenance, long life. |
| Versatile | With 500mm cup intervals on the verticals, Cuplock Scaffolding System is extremely versatile Facade, Shoring Structures, Circular, Birdcages, Staircases, Mobile Towers and etc. |
| Flexible | 0.6m to 3.0m bays using boards or battens. |

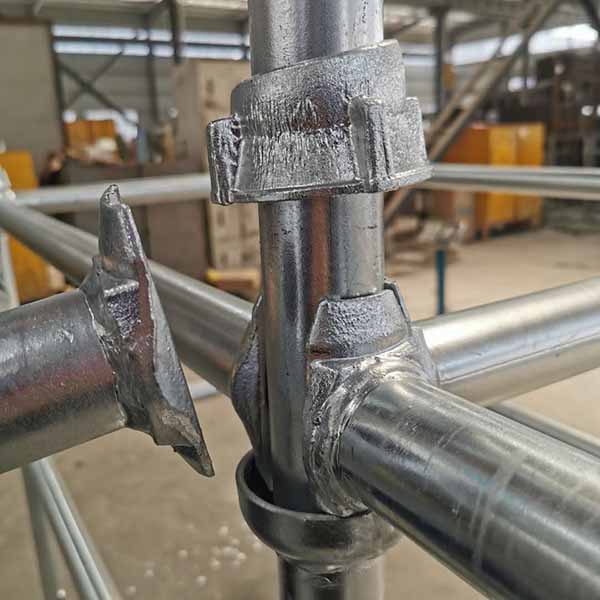

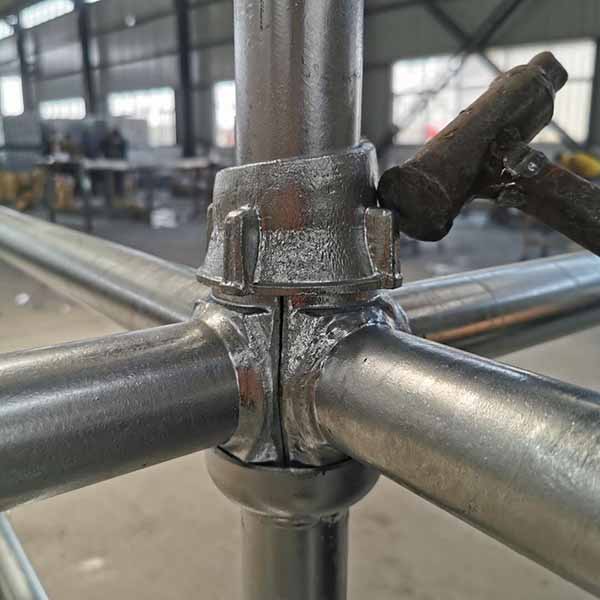

1、Locate the ledger blade into the bottom cup
2、Slide the top cup down the standard and rotate
3、Tighten with a hammer blow
4、A cuplock’s node-point completedEK Scaffolding provides a high quality range of Cuplock Scaffolding System to customers with needs. The entire range of Cuplock System is perfectly manufactured using high grade raw materials, in compliance with the international quality standards. Moreover, EK Scaffolding manufacturer can provide a variety of specifications for these products, in order to meet different requirements of customers. Our product range includes Cuplock Vertical/Standard, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket and Cuplock accessories etc.

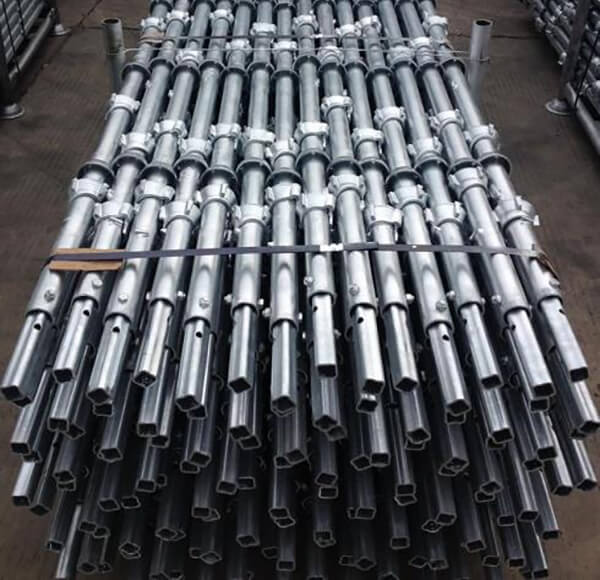

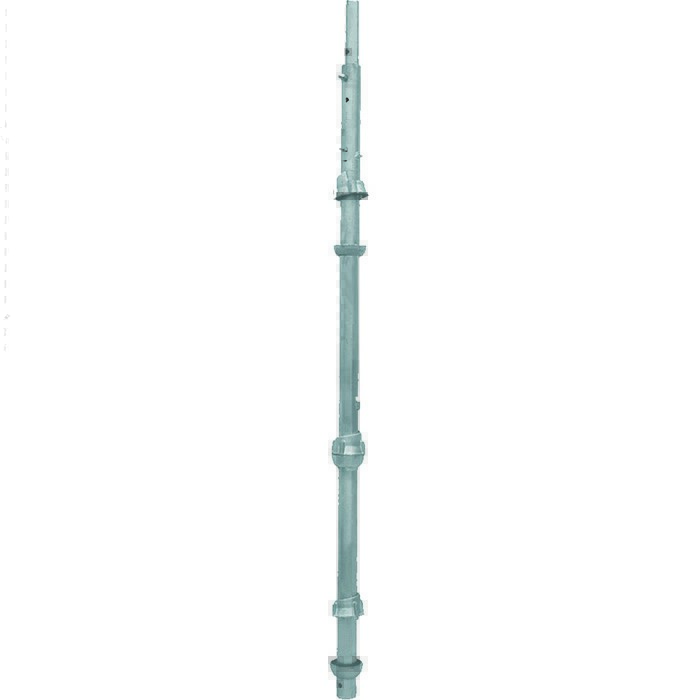

These cuplock standards are used in conjunction with integral spigots, 150mm long, are provided at the top of each for making vertical connections. The spigots are drilled to receive locking pins, when it is necessary to resist minor tensile forces between standard members.
| Cuplock Spigoted Standard / Vertical Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLS001 | Cuplock Spigot Standard | 0.5 M | 1’8" | 3.40 KG | 7.50 LBS |
| EK-CLS002 | Cuplock Spigot Standard | 1.0 M | 3’3" | 6.10 KG | 13.45 LBS |
| EK-CLS003 | Cuplock Spigot Standard | 1.5 M | 4’11" | 8.72 KG | 19.22 LBS |
| EK-CLS004 | Cuplock Spigot Standard | 2.0 M | 6’6" | 11.34 KG | 25.00 LBS |
| EK-CLS005 | Cuplock Spigot Standard | 2.5 M | 8’2" | 13.95 KG | 30.75 LBS |
| EK-CLS006 | Cuplock Spigot Standard | 3.0 M | 9’10" | 16.57 KG | 36.53 LBS |
| Specifications can be customized according to requirements. | |||||

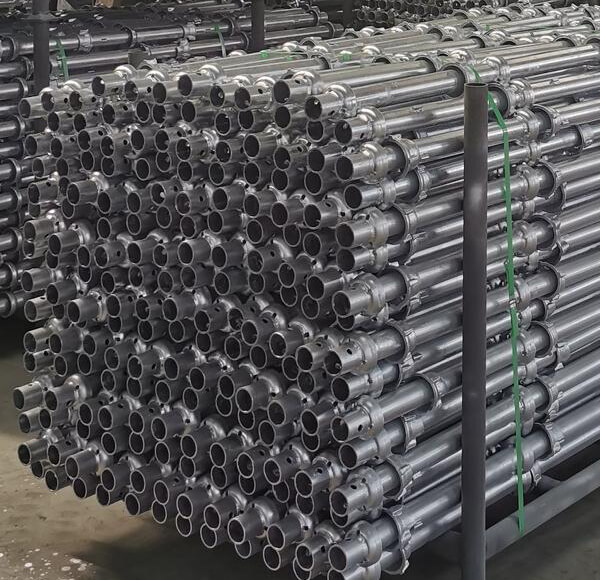

| Cuplock Spigotless Standard / Vertical Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLS007 | Cuplock Spigotless Standard | 0.8 M | 2’7" | 4.56 KG | 10.05 LBS |
| EK-CLS008 | Cuplock Spigotless Standard | 1.3 M | 4’3" | 7.18 KG | 15.83 LBS |
| EK-CLS009 | Cuplock Spigotless Standard | 1.8 M | 6’ | 9.79 KG | 21.58 LBS |
| EK-CLS010 | Cuplock Spigotless Standard | 2.3 M | 7’6" | 12.41 KG | 27.36 LBS |
| EK-CLS011 | Cuplock Spigotless Standard | 3.0 M | 9’9’’ | 15.70 KG | 34.61 LBS |
| Specifications can be customized according to requirements. | |||||

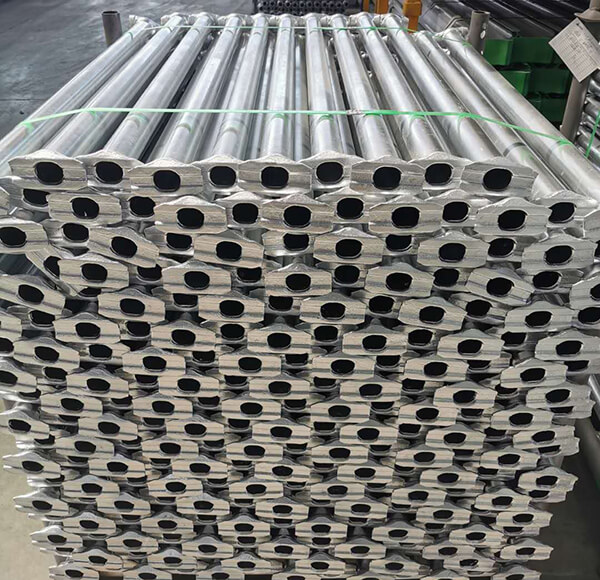

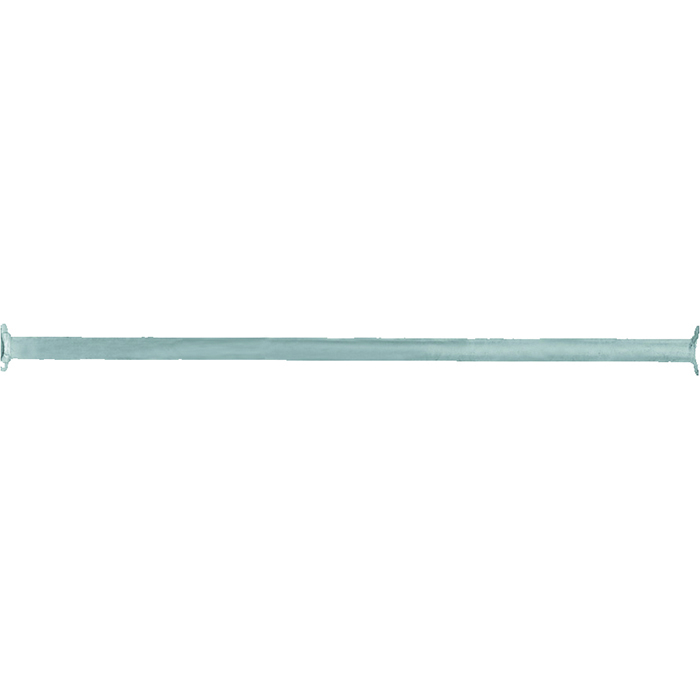

| Cuplock Ledger / Horizontal Steel Tube: 48.3*3.0mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLL001 | Cuplock Ledger | 0.6 M | 2’ | 2.35 KG | 5.18 LBS |
| EK-CLL002 | Cuplock Ledger | 1.0 M | 3’3" | 3.75 KG | 8.27 LBS |
| EK-CLL003 | Cuplock Ledger | 1.5 M | 4’11" | 5.47 KG | 12.06 LBS |
| EK-CLL004 | Cuplock Ledger | 2.0 M | 6’6" | 7.21 KG | 15.90 LBS |
| EK-CLL005 | Cuplock Ledger | 2.5 M | 8’2" | 8.93 KG | 19.69 LBS |
| Specifications can be customized according to requirements. | |||||

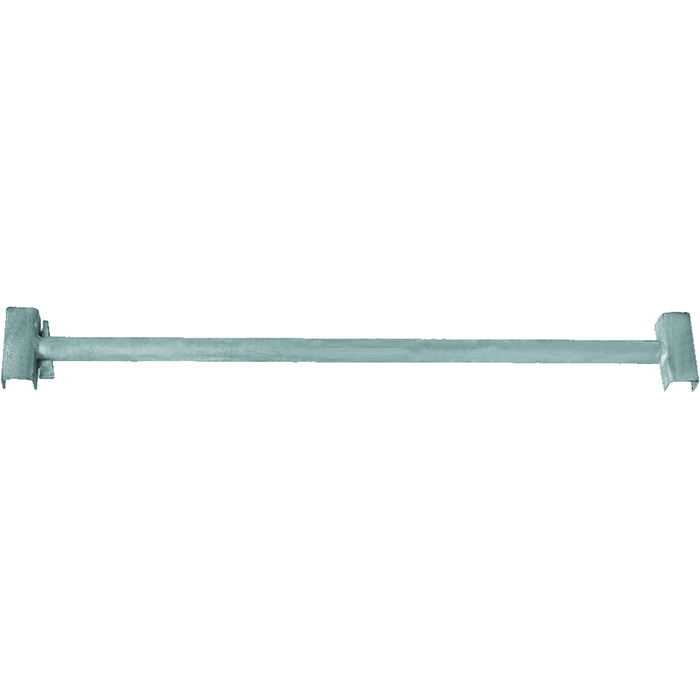

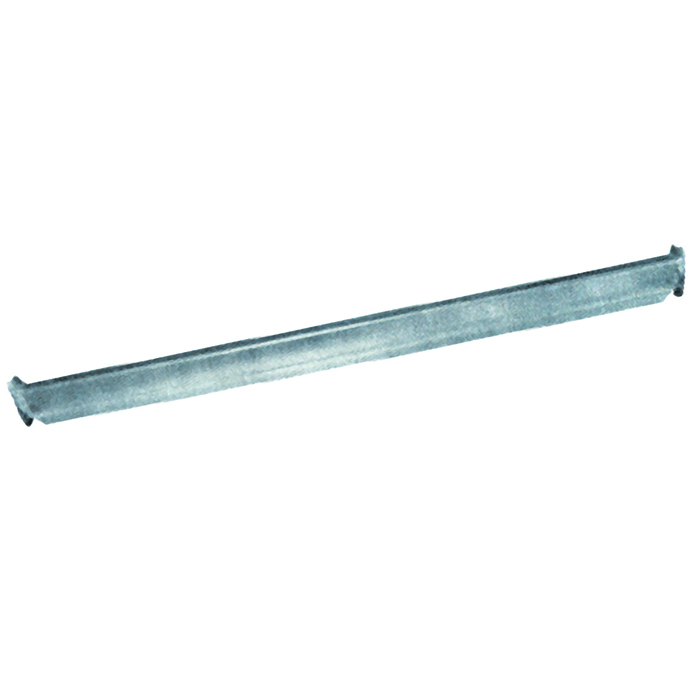

Cuplock transoms are manufactured from 48.3*3.2mm scaffolding tube and designed to provide intermediate support for standard scaffold walk boards by spanning between the inner and outer ledgers.
| Cuplock Transom Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLT001 | Cuplock Transom | 0.56 M | 1’10’’ | 3.79 KG | 8.36 LBS |
| EK-CLT002 | Cuplock Transom | 0.80 M | 2’7" | 4.67 KG | 10.30 LBS |
| EK-CLT003 | Cuplock Transom | 1.30 M | 4’3" | 6.50 KG | 14.33 LBS |
| EK-CLT004 | Cuplock Transom | 1.80 M | 6’ | 8.33 KG | 18.36 LBS |
| Specifications can be customized according to requirements. | |||||

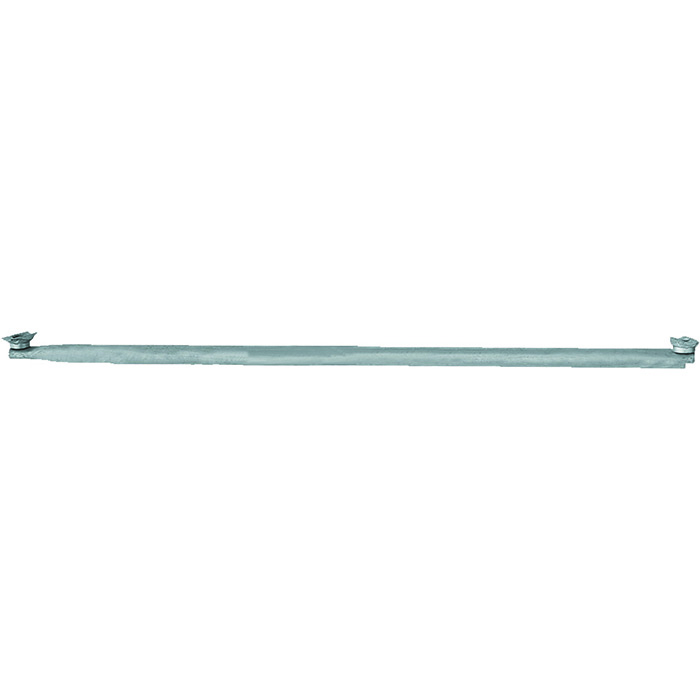

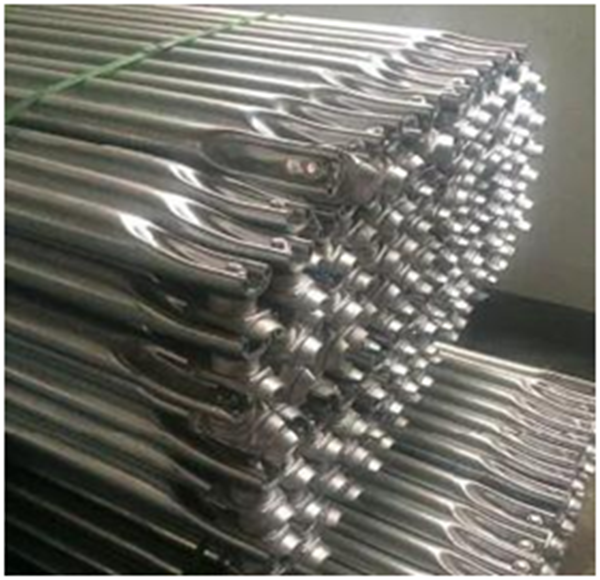

| Cuplock Brace / Diagonal Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLB001 | Cuplock Brace | 1.5*1.8M | 4’11’’*6’ | 8.70 KG | 19.18 LBS |
| EK-CLB002 | Cuplock Brace | 1.8*2.0M | 6’*6’6’’ | 9.80 KG | 21.60LBS |
| EK-CLB003 | Cuplock Brace | 1.5*2.5M | 4’11"*8’2’’ | 10.70 KG | 23.59 LBS |
| EK-CLB004 | Cuplock Brace | 2.0*2.5M | 6’6"*8’2’’ | 11.50 KG | 25.35 LBS |
| EK-CLB005 | Cuplock Brace | 2.0*3.0M | 6’6’’*9’10’’ | 13.00 KG | 28.66 LBS |
| Specifications can be customized according to requirements. | |||||

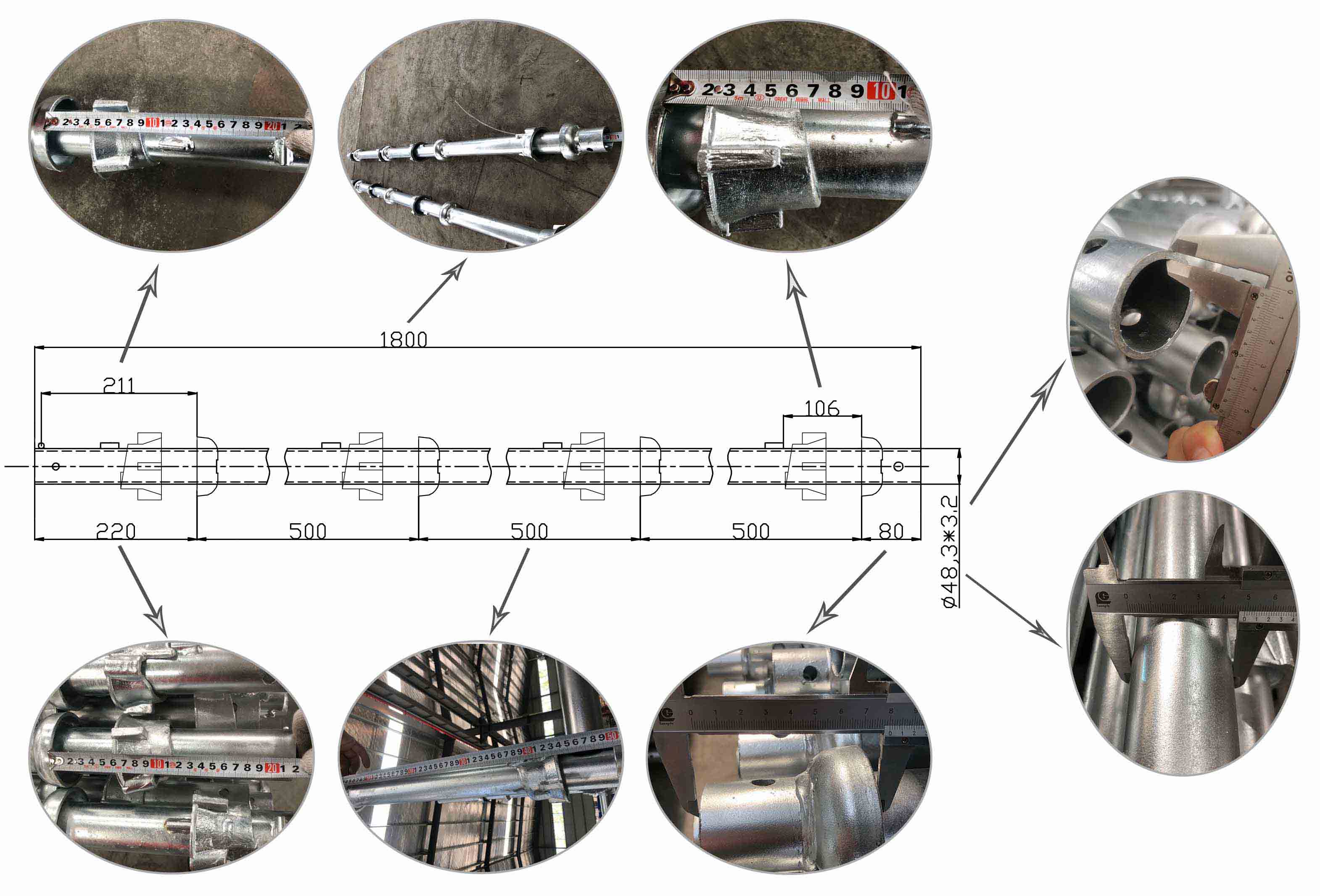

EK Scaffolding's professional QC will make detailed measurements based on the drawings confirmed with customers after scaffold cuplock products come out, so as to ensure that the size of cuplock scaffolding products meets customer requirements.
EK Scaffolding - Before cuplock product packaging, professional quality inspection personnel will randomly extract components of Cuplock Scaffolding system from the products purchased by customers for installation and testing, so as to check whether the product can be used normally.
Here is catalogue of EK cuplock scaffolding system. You can see all our diagonal brace, ledger and standard products here.
If you feel that cuplock scaffold catalogue cannot satisfy you, we also have files to download.
| Name | Herunterladen |
|---|---|
| EK Cuplock-Gerüstsystemkatalog.pdf | Herunterladen |

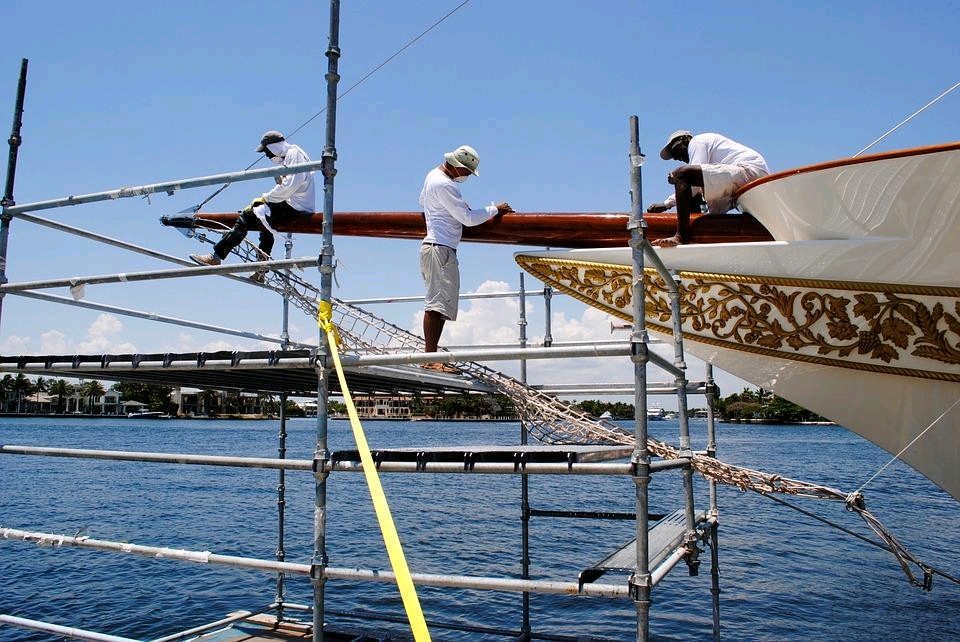

The versatility and wide range of cuplock makes it an ideal system for almost any situation. From the simple residential building project to the most complex
access and support structures, it can follow curves and complex contours and is also suitable for many industrial maintenance situations.

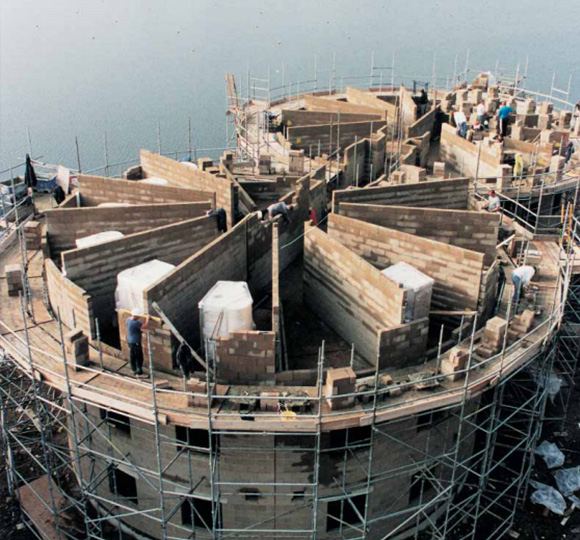

Cuplock Scaffolding System is ability to allow ledgers / horizontals to lock into the standards / verticals from any angle. Because of variable Cuplock System sizes curved structures using can be easily and well realized.

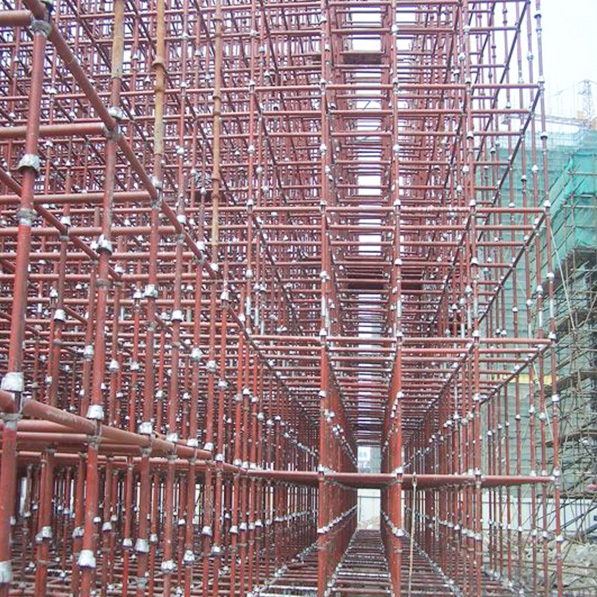

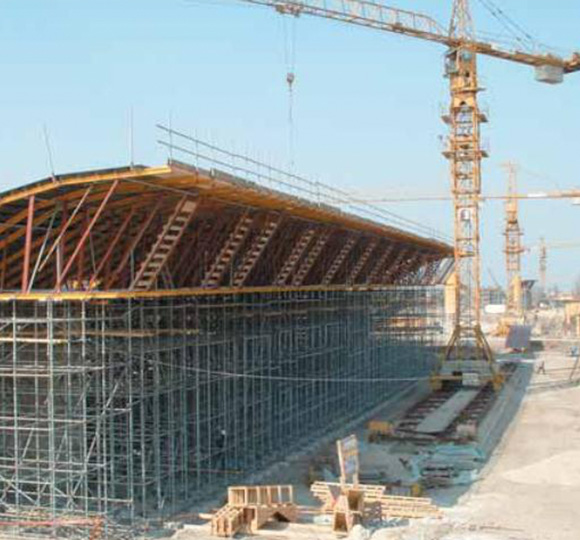

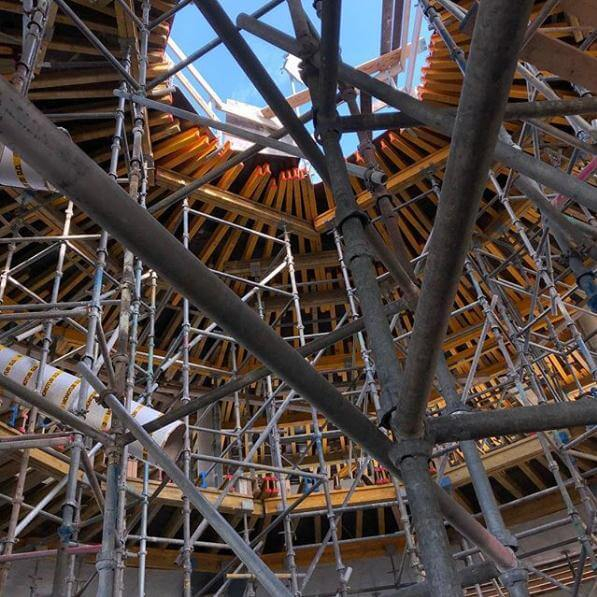

Cuplock Scaffolding System is widely used to create scaffolding support structures. Outrigger load carrying capacity of this cuplock system is very high. And the range of components allows the system to respond virtually and support applications.

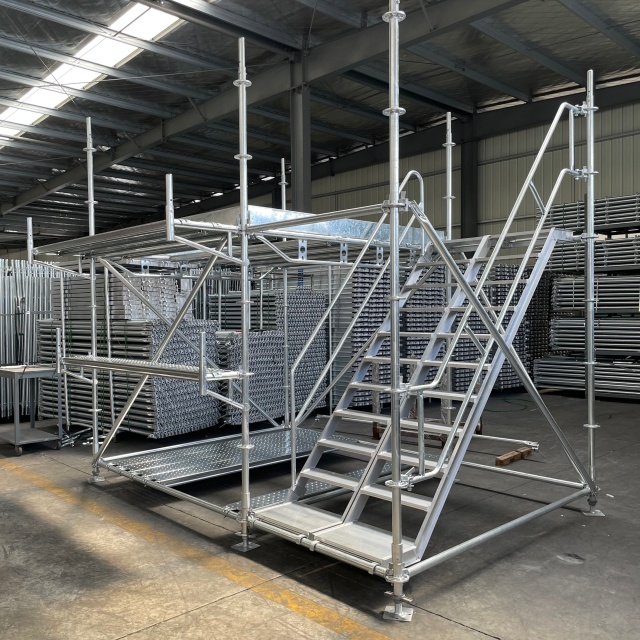

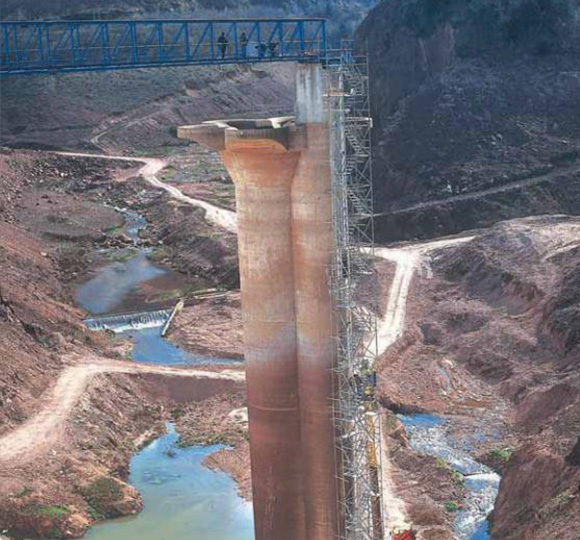

The Cuplock Staircase tower incorporates special staircase components in the traditional Cuplock tower to create a safe, user-friendly access solution and is quick and easy to install.
Das Cuplock-Gerüst ist ein modulares Gerüstsystem aus verzinktem Stahl. Es nutzt einen einzigartigen „Cup-Lock“-Mechanismus an den vertikalen Ständern, um bis zu vier horizontale Riegel gleichzeitig zu verbinden. Dank dieses ausgeprägten Verriegelungsmechanismus, der Bolzen oder andere aufwändige Beschläge überflüssig macht, können Auf- und Abbauzeiten deutlich verkürzt werden. Unsere Cuplock-Gerüstprodukte entsprechen entweder EN 12810/12811 (europäische Normen) oder ANSI/SSFI SC100-5/05 (nordamerikanische Normen).
Das Cuplock-Gerüstsystem ist ein modulares Gerüstsystem, das in der Regel aus hochwertigem Stahl mit einer verzinkten Oberflächenbehandlung zur Verlängerung der Lebensdauer besteht. Das Cuplock-Gerüstsystem besteht aus Komponenten wie horizontalen Stangen, vertikalen Ständern, Balken und verstellbaren Grundplatten.
Cuplock-Gerüste sind ein robustes und zuverlässiges modulares Gerüstsystem, das komplexe Gebäude vollständig tragen kann und für den Bau, die Reparatur und die Wartung konzipiert ist. Eines der Hauptmerkmale von Cuplock-Gerüsten ist das Keilverriegelungssystem, bei dem eine einzigartige Cuplock-Verbindungsmethode zum Einsatz kommt, die den Einsatz von Muttern, Bolzen oder Keilen überflüssig macht.
Das Cuplock -Gerüst ist eine neue Art von Gerüstsystem, die in Bauprojekten weit verbreitet ist. Es wird aufgrund seiner einfachen Struktur, flexiblen Montage und einer starken Lagerkapazität in verschiedenen Ingenieurprojekten häufig verwendet. Im Cuplock -Gerüstsystem bilden es mehrere Schlüsselkomponenten zusammen
Das Cuplock -Gerüst ist das weltweit beliebteste Gerüstsystem und bietet viele Vorteile gegenüber herkömmlichem Gerüst, wobei hauptsächlich vier Komponenten für eine schnelle und einfache Installation mit minimalem Rauschen erforderlich sind. Geeignet für die Unterstützung von Kanal- oder Schalern, sowohl Installation als auch Entfernung sparen Zeit und Arbeit
Als Gerüsthersteller kann EK eine Vielzahl von Gerüstprodukten wie Ringlock, Cuplock, Basisbuchse, Stahlpropie usw. bereitstellen. Vergleichen wir heute den Unterschied zwischen Ringlock und Cuplock. 1. Komponenten können mit einem Zentralknoten-Becher-Verbindungspunkt an Cuplock befestigt werden, der loc ist
Das Cuplock -Gerüst hat eine höhere Belastungskapazität, kann komplexere Designstrukturen und höhere Höhen unterstützen und ist einfach zu installieren und zu transportieren. Das Cuplock -Gerüst hat Vorteile gegenüber anderen Arten von Gerüsten, vor allem, weil das zentrale Gelenk am Pol vier horizontale Stangen mit AF in Verbindung bringen kann
Das Cuplock-Gerüst-Gerüstsystem ist ein vollständig verzinktes Mehrzweck-Stahlgerüstsystem für allgemeine Zugriff und unterstützende vertikale Lasten. Einzigartige runde Knoten ermöglichen eine Verbindung von bis zu 4 Komponenten in einem Befestigungsvorgang. Cuplock -Gerüste wird aus 3,2 mm -Gerüsten hergestellt
Mit ausgezeichneter Sicherheitsleistung und einfacher Installation ist das Cuplock-Gerüstsystem eines der multifunktionalen modularen Gerüste und eines der beliebtesten Gerüstsysteme derzeit. Weil das Cuplock -Gerüst angemessene Struktur, einfache Herstellung und bequeme Konstruktion hat, i, i
Das Cuplock-Gerüst ist ein bekanntes und weit verbreitetes Gerüstsystem, das allgemeine Zugriffs- und unterstützende Sicherheitsplattformen für verschiedene Projekte bietet. Das Cuplock -Gerüst ist stark, vielseitig und flexibel und kann gemäß den Kundenanforderungen an verschiedene Websites angepasst und angepasst werden. Das Cuplock -Gerüst besteht aus Stahlrohr, Cuplock und Klingen durch Präzisionsschmieden, und die Oberflächenbehandlung ist vollständig verzinkt, um Rost und Korrosion zu vermeiden. Das Cuplock -Gerüststandard und das Cuplock -Gerüst -Ledger können in einer Vielzahl von Winkeln kombiniert werden, was sehr für den gebogenen Baubau geeignet ist.
Material: Q235 Stahl, Q345 Stahldiameter: 48,3-48,6 Mmmthickness: 2,75/3,0/3,2 mmlänge: 0,6 m, 1 m, 1,5 m, 2,5 m usw. Zeitverlaufszeit: 25-30 Tage danach
CuPlock-Gerüstsystem Eines der meistverkauften Gerüste, es ist durch die Verbindungsmethode zur Verwendung von Metallbechern zum Verriegeln der Strahlen gekennzeichnet. Während des gesamten Konstruktionsprozesses sind keine Schrauben, Schrauben und andere Zubehör erforderlich.
