Cuplock Gerüst-Benutzerhandbuch: Übersicht, Montage und Vorsichtsmaßnahmen für die Verwendung

Das Cuplock-Gerüst ist ein modulares Gerüstsystem aus verzinktem Stahl. Es nutzt einen einzigartigen „Cup-Lock“-Mechanismus an den vertikalen Ständern, um bis zu vier horizontale Riegel gleichzeitig zu verbinden. Dank dieses besonderen Verriegelungsmechanismus , der Bolzen oder andere aufwändige Beschläge überflüssig macht, können die Montage- und Demontagezeiten erheblich verkürzt werden. Unsere Cuplock-Gerüstprodukte entsprechen entweder EN 12810/12811 (europäische Normen) oder ANSI/SSFI SC100-5/05 (nordamerikanische Normen). Wir verwenden typischerweise Stahl der Güteklasse S355; Die vertikalen Ständer werden mit einer Wandstärke von 3,2 mm oder 4,0 mm hergestellt, während die horizontalen Riegel eine Dicke von 3,0 mm oder 3,2 mm aufweisen. Die Oberfläche wird einem Feuerverzinkungsprozess unterzogen, um einen wirksamen Schutz vor Korrosion und Rost zu bieten.

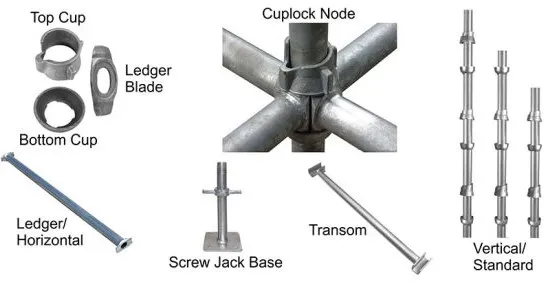

Zu den Hauptkomponenten des Cuplock-Gerüsts gehören:

Vertikale Stützen : Dies sind die vertikalen Elemente innerhalb des Gerüstsystems, die für die Aufnahme der strukturellen Last des Gerüsts verantwortlich sind. Sie sind in verschiedenen Längen- und Durchmesserspezifikationen erhältlich.
Horizontale Riegel : Diese horizontalen Elemente dienen zur Verbindung der vertikalen Ständer und definieren die Spannweite des Gerüstfeldes. Darüber hinaus sorgen sie für strukturelle Stabilität, stützen die Arbeitsplattformen und verteilen das Gewicht der Arbeitslast.
Diagonalstreben : Werden verwendet, um die Gerüststruktur zu verstärken und ihre Gesamtsteifigkeit aufrechtzuerhalten, wodurch dem System zusätzliche Steifigkeit und Stabilität verliehen wird.
Plattformen/Bretter : Diese Komponenten sind in verschiedenen Größen und Materialien erhältlich und bieten eine sichere Arbeitsfläche in verschiedenen Höhen innerhalb der Gerüststruktur.
Sockelheber : Diese Komponenten tragen das gesamte Gewicht der Gerüstkonstruktion und verteilen es gleichmäßig auf der Bodenoberfläche.

Sichere Montageschritte für Cuplock-Gerüste

1. Komponenteninspektion
Vor dem Zusammenbau müssen alle Komponenten gründlich überprüft werden, um sicherzustellen, dass sie frei von Schäden oder Mängeln sind.
2. Aufbau des Sockelhebers
Räumen Sie die Baustelle frei und nivellieren Sie sie. Stellen Sie dabei sicher, dass der Boden fest und stabil ist, damit das Gerüst nicht kippt. Platzieren Sie die verstellbaren Sockelheber an den vorgesehenen Stellen für die Gerüststruktur und stellen Sie sicher, dass die Basis stabil und sicher aufgebaut ist.
3. Anschließen von Ständern und Riegeln

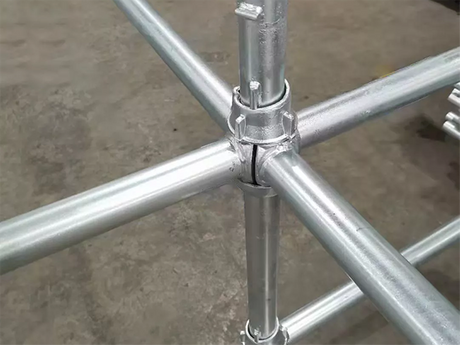

Stecken Sie die vertikalen Ständer (Pfosten) in die Sockelbuchsen. Feste untere Cuplocks sind in Abständen von 0,5 Metern auf den vertikalen Ständern positioniert, während oben drehbare obere Cuplocks angebracht sind. Bis zu vier horizontale Riegel können an jedem Knotenpunkt verbunden werden, indem die keilförmigen Enden der Riegel in die unteren Cuplocks der Ständer gesteckt werden.
4. Verriegeln der Verbindung

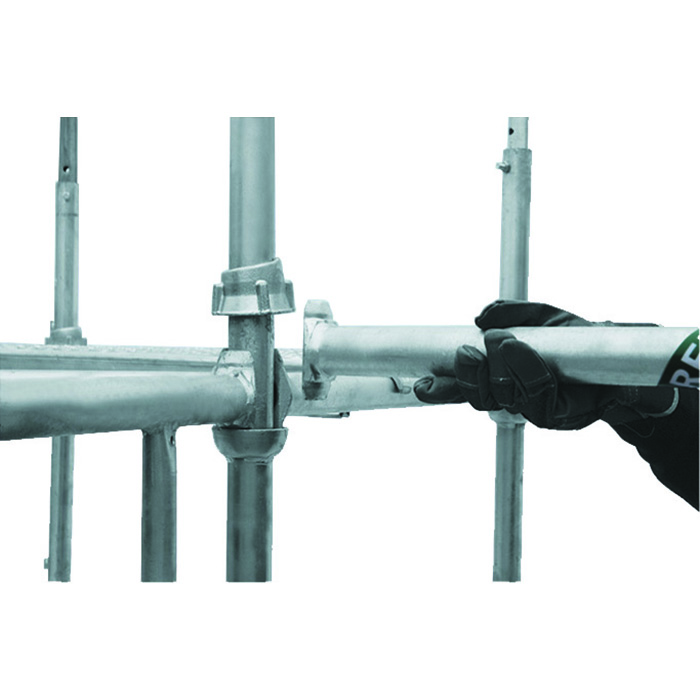

Schieben Sie den beweglichen oberen Cuplock nach unten, so dass er die Riegelkeile abdeckt; Drehen Sie dann den oberen Cuplock, um eine anfängliche Einrastung zu erreichen. Schlagen Sie abschließend im Uhrzeigersinn auf den oberen Cuplock, um eine starre und sichere Verriegelungsverbindung herzustellen.
5. Installation der Arbeitsplattform
Legen Sie die Gerüstbretter (Gerüstbretter) über die horizontalen Riegel und achten Sie darauf, dass sie sicher befestigt sind, um eine stabile Arbeitsplattform zu bilden. Stellen Sie sicher, dass die Gehbretter des Gerüsts eben und gleichmäßig verteilt sind. Befestigen Sie sie nach der Installation mit Brettklammern oder Befestigungselementen.
6. Installation von Sicherheitskomponenten
Installieren Sie Leitplanken an den Kanten des Gerüsts, um einen Sturz der Arbeiter zu verhindern. Bringen Sie Bordbretter an der Unterseite der Plattform an, um zu verhindern, dass Werkzeuge oder Materialien vom Gerüst fallen.
7. Höhe erhöhen
Wiederholen Sie die Schritte 3 bis 6, um die Höhe des Gerüsts zu erhöhen, bis die erforderliche Höhe erreicht ist. Achten Sie beim Aufwärtsaufbau darauf, dass die Gerüstkonstruktion eben und vertikal ausgerichtet bleibt.
8. Endkontrolle
Überprüfen Sie die Stabilität aller Gerüstkomponenten, um die strukturelle Integrität des Systems insgesamt sicherzustellen.
Überprüfen Sie die Tragfähigkeit, um sicherzustellen, dass die Gerüstkonstruktion die zu erwartenden Belastungen sicher tragen kann.
Führen Sie regelmäßige Inspektionen durch, um sicherzustellen, dass alle Komponenten frei von Schäden sind und den örtlichen Sicherheitsstandards entsprechen.

Vorsichtsmaßnahmen für den Gebrauch

1. Regelmäßige Inspektion : Vor jedem Gebrauch müssen alle Becherschlösser überprüft werden, um sicherzustellen, dass sie sich in einer sicheren, verriegelten Position befinden. Stellen Sie sicher, dass die Becherschlösser, Keile, vertikalen Ständer und horizontalen Riegel keine Anzeichen von Rissen, Korrosion oder Beschädigungen aufweisen.
2. Verriegelungsmechanismus : Vergewissern Sie sich, dass alle oberen Becherschlösser mit einem Hammer fest nach unten getrieben wurden, sodass das deutliche, klare „Klick“-Geräusch entsteht, das für eine sichere, gehämmerte Verbindung charakteristisch ist.
3. Belastungsgrenzen : Stellen Sie sicher, dass die Plattformlast die angegebenen Grenzen nicht überschreitet. Überschreiten Sie niemals die maximale Tragfähigkeit des Gerüsts; Berücksichtigen Sie bei der Berechnung der Gesamtlast unbedingt das Gesamtgewicht der Arbeiter, Werkzeuge und Materialien.
4. Sicherer Zugang : Der Zugang zum und Ausstieg aus dem Cuplock-Gerüstsystem muss über dafür vorgesehene Zugangsleitern oder integrierte Treppen erfolgen; Das Besteigen der Diagonalstreben ist strengstens untersagt.
5. Komponentenwartung : Reinigen Sie die Verbindungen regelmäßig von Betonrückständen und Schmutz, um ein Verklemmen oder Versagen der Verriegelungsmechanismen zu verhindern.
6. Anforderungen an die persönliche Schutzausrüstung (PSA) : Es muss jederzeit geeignete PSA getragen werden, einschließlich Schutzhelmen, Absturzsicherungsgurten und rutschfesten Sicherheitsstiefeln.

Zusammenfassung

Der hocheffiziente Verriegelungsmechanismus und die außergewöhnliche strukturelle Festigkeit des Cuplock-Gerüstsystems bieten eine sichere, stabile und kostengünstige Lösung für temporäre Stütz- und Arbeitsplattformen bei Bauprojekten.
Wenn Sie sich für EK Scaffolding entscheiden , erhalten Sie Zugang zu zertifizierten, gut gewarteten Cuplock-Gerüstsystemen sowie professionellen Beratungsdiensten für die Tragwerksplanung. Um Sie konkreter beraten zu können, skizzieren Sie bitte kurz Ihre Projektanforderungen:
• Was ist das konkrete Anwendungsszenario? (z. B. Mauerwerk, Betonstützen usw.)
• Wie hoch ist die zu erwartende Belastung pro Quadratmeter?
• Wie groß ist der erforderliche spezifische Abstand zwischen den vertikalen Ständern?
