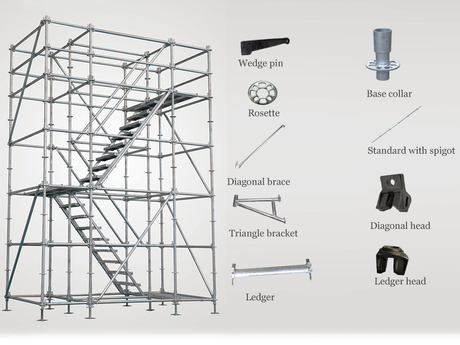

Das Ringlock-Gerüstsystem besteht aus mehreren Schlüsselkomponenten, darunter Ringlock-Ständer, Riegel, Diagonalstreben, Gerüst-Laufbretter, U-Kopf-Wagenheber, Fußheber, Traversen und Leitern. Durch einen Verriegelungsmechanismus können diese Komponenten sicher miteinander verbunden werden. Dieser Leitfaden bietet eine detaillierte Einführung in die einzelnen Teile des Ringlock-Gerüstsystems.

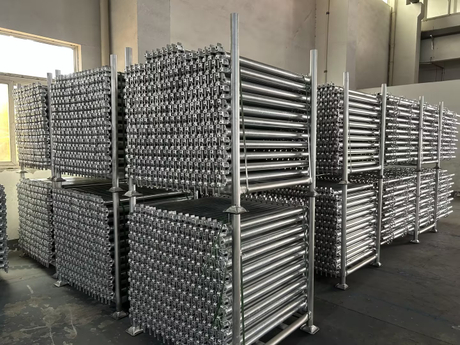

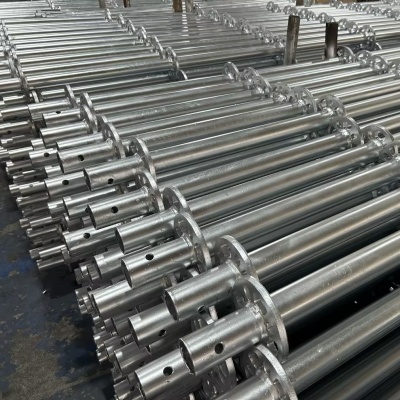

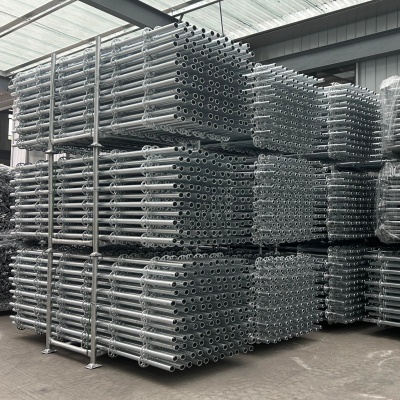

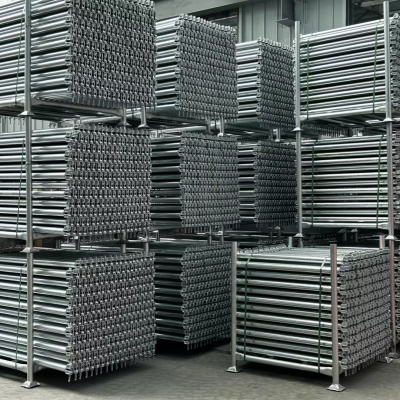

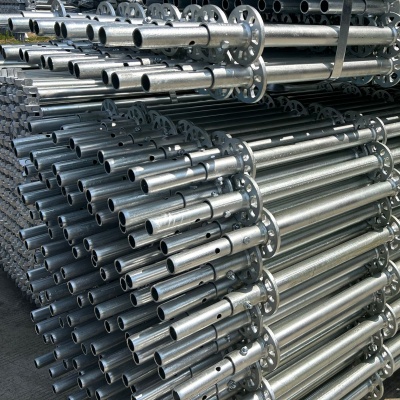

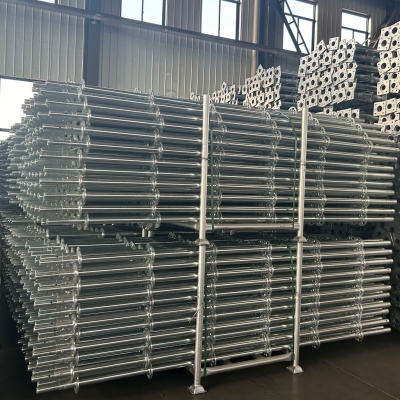

Ringlock-Stiele sind die vertikalen Stützkomponenten des Gerüstsystems. Jeder Ringlock-Standard verfügt über kreisförmige Gerüstknoten, die in Abständen von 500 mm verschweißt sind und zum Verbinden von Komponenten wie Ringlock-Riegeln und Ringlock-Diagonalstreben dienen. Ringlock-Standards werden über interne Anschlüsse verbunden. Wir bieten zwei Arten von Ringlock-Standards an: mit und ohne interne Anschlüsse.
Standardspezifikationen:
Länge: Übliche Längen sind 0,5 Meter, 1 Meter, 1,5 Meter, 2 Meter, 2,5 Meter und 3 Meter.
Material: Hochfester Stahl Q235 oder Q345
Durchmesser: 48,3 mm
Oberflächenbehandlung: Verzinkt
Ringlock Standard ohne Zapfen
Ringlock Standard mit Zapfen

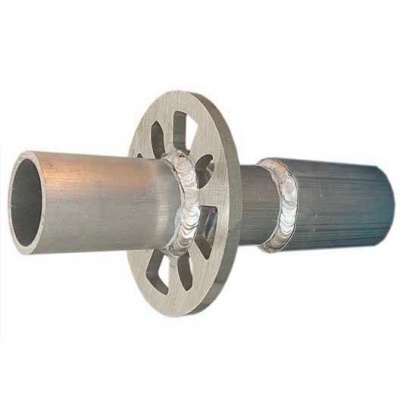

Der Ringlock-Grundkragen ist ein wesentlicher Bestandteil des Ringlock-Gerüstsystems. Es besteht aus einem runden Knoten, einem Rohr mit 48,3 mm Innendurchmesser (zum Anschluss an die Basisbuchse) und einem Außenrohr mit 57 mm (zum Anschluss an den Ringlock-Standard). Typischerweise wird es zur Verbindung von Ringlock-Ständer und Grundbock verwendet und sorgt so für ein stabiles Fundament des Gerüsts.
Spezifikationen des Basiskragens:
Abmessungen: Zu den gängigen Größen gehören 240 mm und 430 mm; Sondergrößen sind auf Anfrage ebenfalls erhältlich.
Gewicht: ca. 2-3 kg
Material: Hochfester Stahl Q235 oder Q345
Oberflächenbehandlung: verzinkt

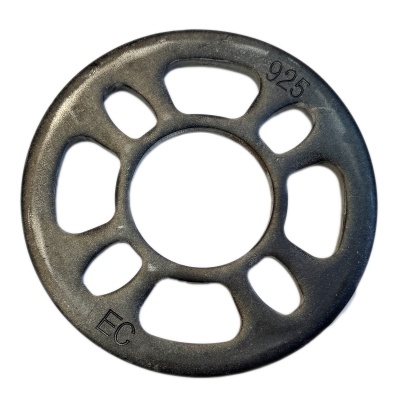

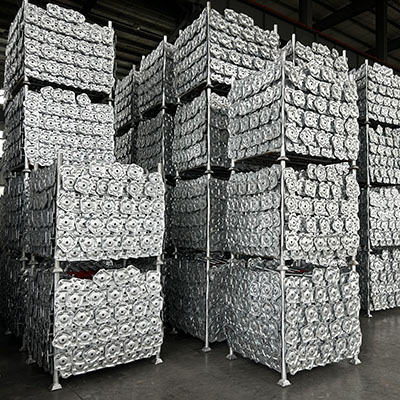

Die Ringlock-Rosette ist ein wichtiger Bestandteil der Vertikalpfosten im Ringlock-Gerüstsystem. Es wird auf den Ringlock-Standard geschweißt und mit Komponenten wie Ringlock-Riegeln, Ringlock-Diagonalstreben und Ringlock-Halterungen verbunden. Die Ringlock-Rosette verfügt über acht Löcher, die Verbindungen in acht Richtungen ermöglichen und so eine flexible Montage von Gerüstsystemen in verschiedenen Formen ermöglichen.
Rosettenspezifikationen:
Wandstärke: 8-10 mm
Durchmesser: 120 mm
Material: Hochfeste Stahlplatte Q235 oder Q345
Oberflächenbehandlung: Verzinkt

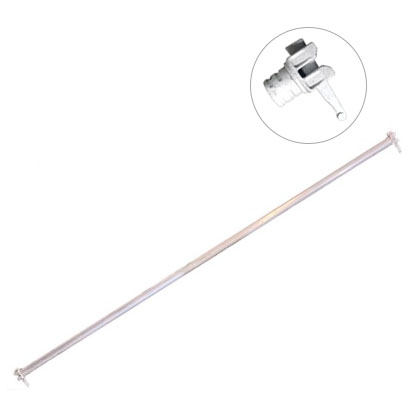

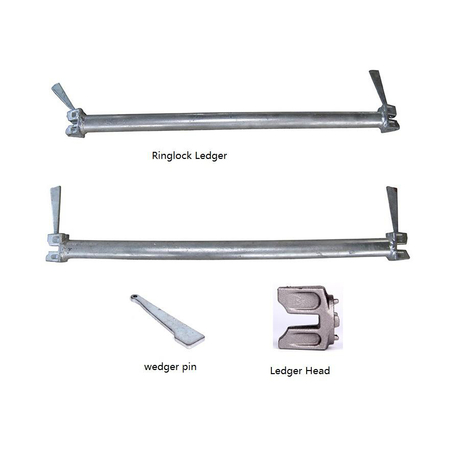

Der Ringlock-Riegel ist eine horizontale Stützkomponente im Ringlock-Gerüstsystem, die zur Verbindung der Ständer und zum Aufbau des Rahmens des Ringlock-Systems verwendet wird und so die Verformungsbeständigkeit des Gerüsts verbessert. Der Ringlock-Riegel verfügt an beiden Enden über angeschweißte Querstangenköpfe, die schnell in die Ringlock-Rosette am Ringlock-Ständer eingesetzt und verriegelt werden können. Diese Methode macht den Installationsprozess des Gerüstsystems schneller und effizienter.
Ledger-Spezifikationen:
Länge: Übliche Längen sind 0,3 m, 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m und 2,5 m.
Durchmesser: 48,3 mm
Material: Hochfester Stahl Q235 oder Q345
Oberflächenbehandlung: Verzinkt

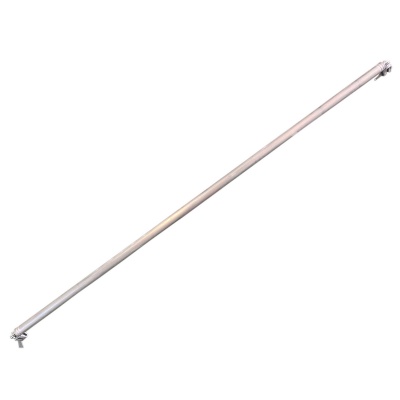

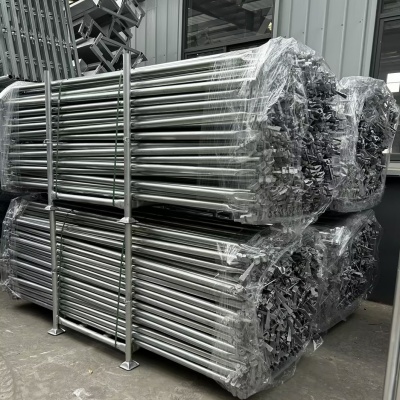

Ringlock-Diagonalstreben werden zur diagonalen Verbindung von Ringlock-Riegeln und Ringlock-Ständern verwendet. Durch die Verwendung verschiedener Stützknoten bilden sie ein stärkeres dreieckiges Stützsystem und erhöhen so die Festigkeit und Stabilität des Gerüstsystems. Beide Enden der Ringlock-Diagonalstrebe sind mit keilförmigen Strukturen verschweißt, die direkt in die Ringlock-Rosette am Ringlock-Ständer eingesetzt werden können.
Spezifikationen der Diagonalstrebe:
Länge: 1 Meter bis 3 Meter, im Allgemeinen angepasst an die Länge des Ringlock-Standards und des Hauptbuchs.
Durchmesser: 48,3 mm
Material: Hochfester Stahl Q235 oder Q345
Oberflächenbehandlung: Verzinkt

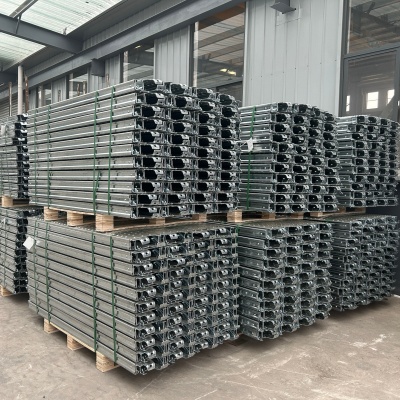

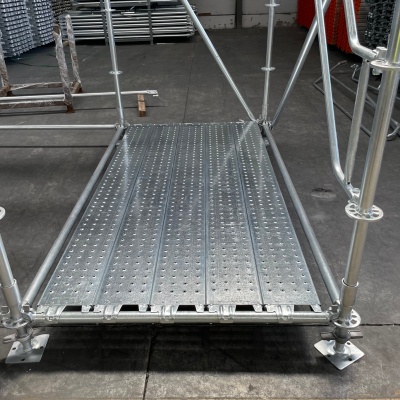

Gerüstbretter, die als Hauptarbeitsplattform für das Ringlock-Gerüstsystem dienen, bestehen typischerweise aus Stahl oder Aluminium. Sie erfordern eine rutschhemmende und korrosionsschützende Oberflächenbehandlung und verfügen über eine hohe Tragfähigkeit und eine rutschfeste Oberfläche. Gerüstlaufbretter sind an beiden Enden mit Sicherheitshaken ausgestattet, um sie sicher an den Ringriegeln zu befestigen und so die Sicherheit der Arbeiter und die Stabilität der Plattform zu gewährleisten.
Spezifikationen des Walkboards:
Länge: Erhältlich in verschiedenen Längen, typischerweise 1 Meter bis 3 Meter.
Breite: 0,3 Meter bis 0,5 Meter
Material: Hochfester Stahl Q235 oder Q345
Oberflächenbehandlung: Verzinkt, mit rutschfestem, perforiertem Design für Entwässerung, Rutschfestigkeit und Korrosionsschutz.

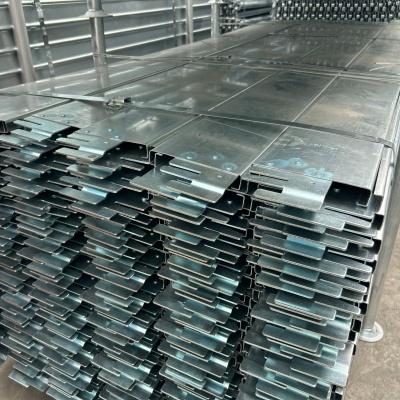

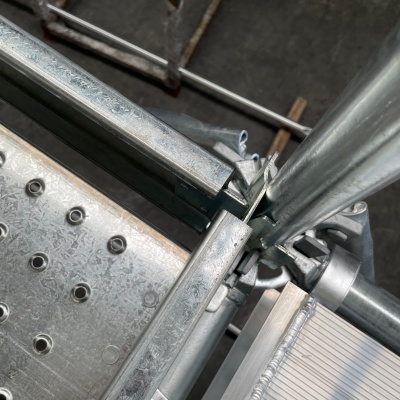

Ringlock-Bordbretter sind vertikale Barrieren, die an den Seiten von Gerüstplattformen oder offenen Flächen angebracht werden. Durch eine ineinandergreifende Konstruktion umschließen sie den Plattformbereich, verhindern so das Herunterfallen von Werkzeugen und Geräten von der Plattform und bieten so zusätzlichen Sicherheitsschutz bei Arbeiten in der Höhe auf Gerüsten.
Technische Daten des Bordbretts:
Länge: 0,4 Meter – 3 Meter
Breite: 152 mm
Material: Hochfester Stahl Q235 oder Q345
Oberflächenbehandlung: Verzinkt

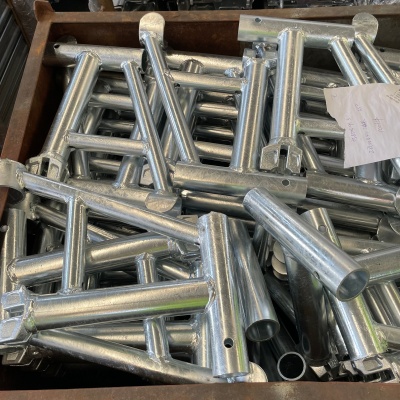

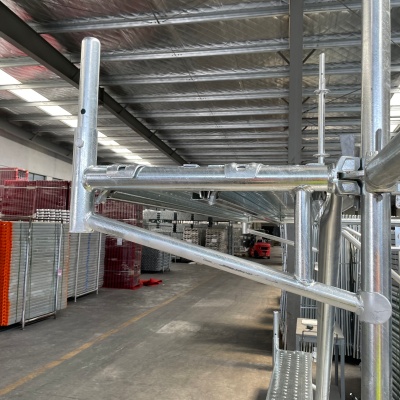

Ringlock-Halterungen sind unverzichtbare Werkzeuge zum sicheren Ausfahren von Arbeitsplattformen oder Zugangsplattformen. Durch die Verwendung dieser Ringlock-Halterungen zur Verbindung mit Ringlock-Ständern und -Riegeln können Gerüst-Laufbretter über den Hauptrahmen hinausragen, wodurch den Arbeitern entscheidender zusätzlicher Platz zum Stehen oder zum Aufbewahren notwendiger Werkzeuge und Materialien entlang der Kanten geboten wird.
Spezifikationen der Halterung:
Abmessungen: Die Standardgröße beträgt 300 mm x 200 mm
Material: Q235 verzinkter Stahl
Oberflächenbehandlung: Verzinkt

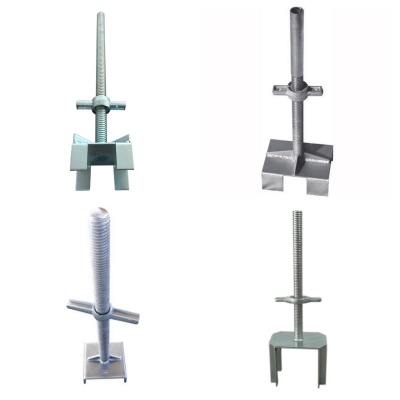

Der U-Kopf-Wagenheber wird oben am Gerüst montiert und ist höhenverstellbar und dient zur Unterstützung von Balken. Es ermöglicht eine feine Höhenanpassung während des Baus.
Spezifikationen der U-Kopf-Buchse:
Abmessungen: Die Höhe ist typischerweise zwischen 300 mm und 600 mm verstellbar.
Gewicht: ca. 7-10 kg.
Material: Hochfester Stahl.
Oberflächenbehandlung: Verzinkt.

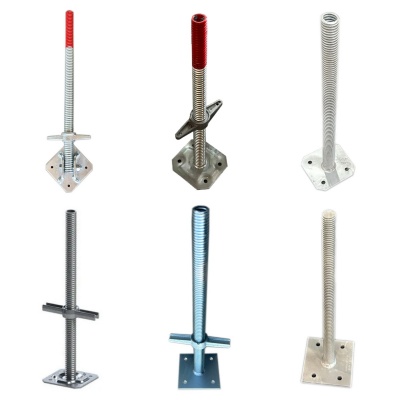

Zur Unterstützung des Gerüstsystems werden an der Unterseite des Gerüstsystems Stützböcke angebracht. Durch Drehen der Muttern lässt sich das Gerüst in der Höhe verstellen, zudem sorgen die Fußstützen für Stabilität des Systems.
Spezifikationen der Basisbuchse:
Höhe: 300–1500 mm
Grundplatte: 300–500 mm
Material: Q235-Stahl
Oberflächenbehandlung: verzinkt, lackiert

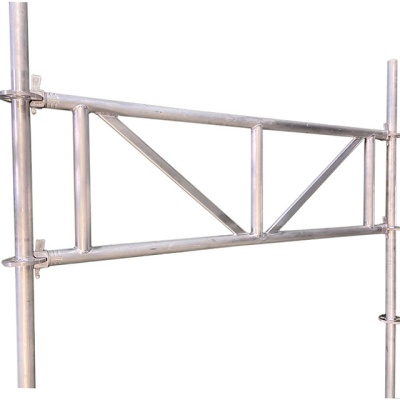

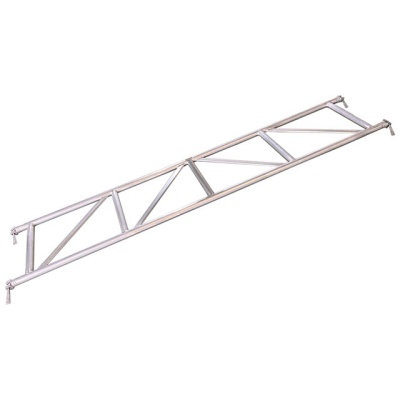

Der Ringlock-Träger ist eine horizontale Komponente des Ringlock-Gerüstsystems und besteht aus mehreren Stahlstäben, die eine stabile dreieckige Struktur bilden. Im Vergleich zu Ringriegeln bietet es eine höhere Tragfähigkeit.
Technische Daten des Ringlock-Fachwerks:
Größe: 1-3 Meter
Gewicht: ca. 10-15 kg
Material: Q235- oder Q345-Stahl

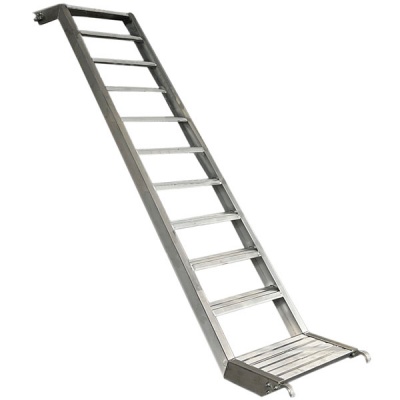

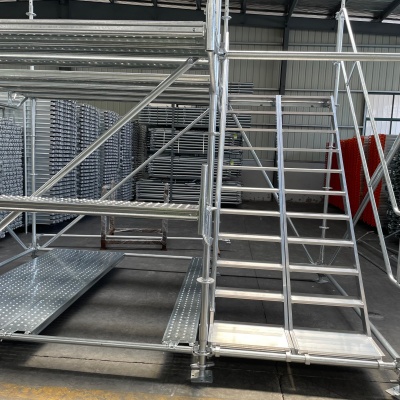

Gerüstleitern können direkt an das Gerüstsystem angeschlossen werden und fügen sich nahtlos in die Gerüststruktur ein, um einen mehrstufigen Zugang zu schaffen. Sie verfügen über Plattformen, Treppenabschnitte und praktische Ein- und Ausstiegspunkte, die den Arbeitern einen sicheren Zugang ermöglichen.
Spezifikationen der Gerüstleiter:
Abmessungen: Übliche Höhen sind 2 Meter und 3 Meter.
Material: Aluminiumlegierung oder Stahl.
Oberflächenbehandlung: verzinkt
FAQ
F: Ist der Abstand zwischen den aufrechten Scheiben festgelegt?
A: Die aufrechten Scheiben sind in gleichen Abständen verschweißt. Der Standardabstand beträgt 500 mm (empfohlen durch nationale Normen). Für spezielle Szenarien können Abstände von 300 mm/600 mm/1000 mm individuell angepasst werden.
F: Wie lauten die Spezifikationen für die Länge der Reckstangen? Können sie individuell angepasst werden?
A: Übliche Längen für Reckstangen sind: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m und 3,0 m, um den unterschiedlichen Spannweitenanforderungen von Gerüsten gerecht zu werden. Nicht standardmäßige Längen (z. B. 3,5 m und 4,0 m) können individuell angepasst werden.
F: Können die Diagonalstreben weggelassen werden und nur Pfosten und horizontale Stangen verwendet werden?
A: Das Weglassen der Diagonalstreben ist strengstens untersagt: Die Diagonalstreben sind Kernbestandteile für die seitliche Verschiebungs- und Kippsicherheit des Gerüstes. Eine Gerüstkonstruktion, die nur aus Ständern und horizontalen Stäben besteht, ist eine „starre Rahmenkonstruktion“ mit extrem geringer Seitensteifigkeit. Unter Baulasten und Windlasten ist das Gerüst sehr anfällig für Einstürze, was einen Verstoß gegen nationale Sicherheitsstandards darstellt.
