Führender Anbieter von Gerüstkuppler

Gerüstkupplungen , mit denen Stahlrohre beim Bau von Gerüsten und Steckverbinder zwischen Stahlrohren und anderen Strukturen angeschlossen werden , werden in verschiedenen Arten von Gerüstprojekten häufig verwendet . . In der Regel gibt es europäische Standards und japanische Standards. EK as China leading scaffolding coupler supplier , focus on introducing European standard scaffold fasteners to meet the use of the following countries, Austria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Slowakei, Slowenien, Spanien, Schweden, Schweiz und Großbritannien.
Auf dieser Seite:

Gerüstkupplungen Typen

Rechtwinkelkuppler (Doppelkoppler, fixierter Koppler). Am meisten im Gerüst verwendet. Schwenkkuppler, das am flexibelsten der drei gängigen Gerüstkupplungen ist. Hülsenkupplung, der für die Stuttgelenkanschluss von zwei Gerüstrohren verwendet wird , hauptsächlich vertikale Rohre, horizontale Rohre und diagonale Klammern.


Laut British Standard können Gerüstkupplungen EN74-1: 2005 auf der Grundlage von Nutzungsszenarien in die folgenden vier Typen unterteilt werden:

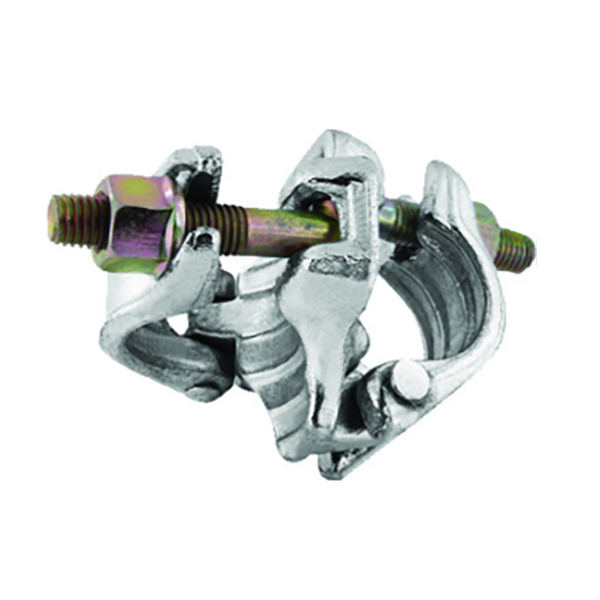

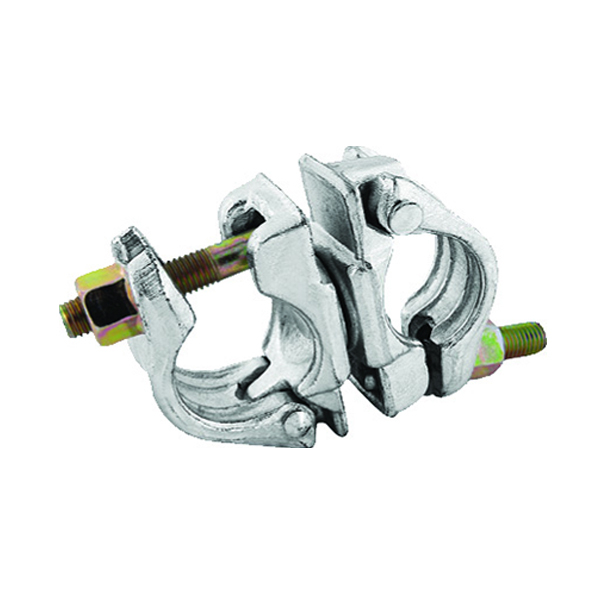

Rechtwinkelkupplung

Rechtswinkelkuppler: Auch als Doppelkoppler oder fester Koppler bezeichnet, wird normalerweise verwendet, um die Rohrleitungen vertikal und fest zu reparieren, wodurch die Möglichkeit der Stahlrohre ausgelöst wird . Es basiert auf der Reibung zwischen dem Koppler und dem Stahlrohr, um die Last zu übertragen. Wie die Verbindung des vertikalen Stabes und der großen Querlatte, der großen Querlatte und der kleinen Querlatte des Gerüsts.

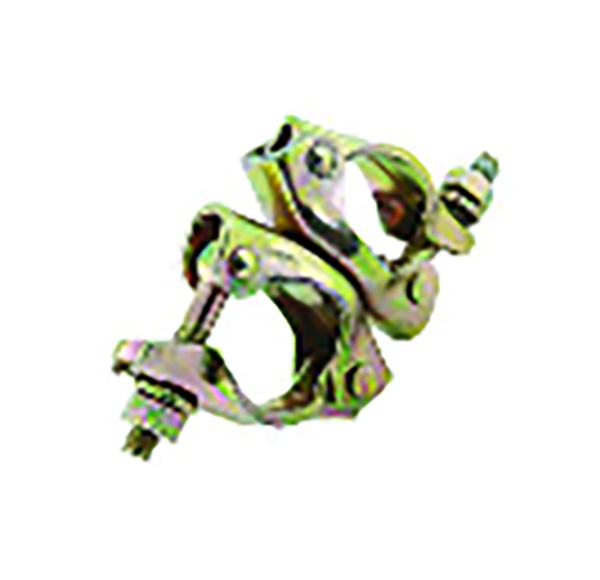

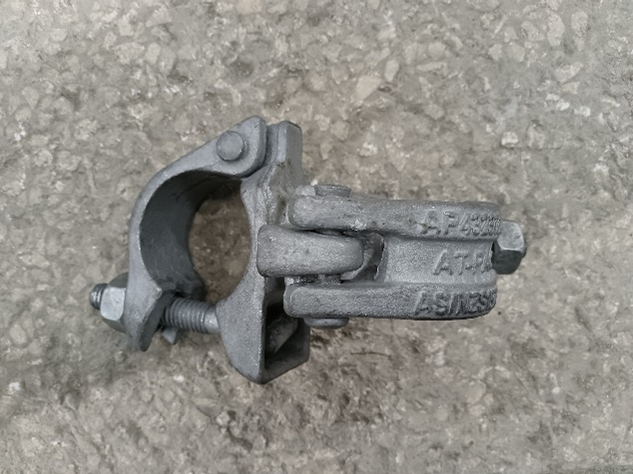

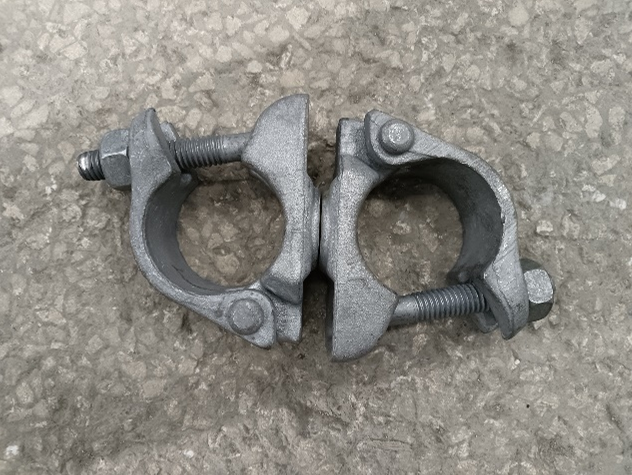

Drehkoppler

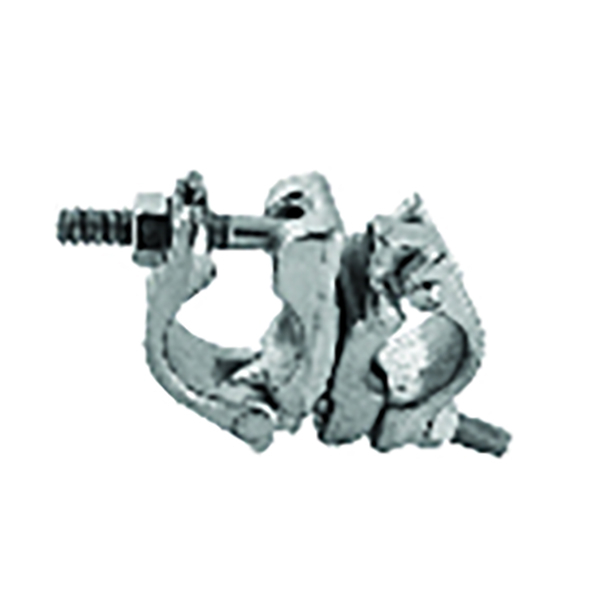

Schwenkkuppler: Wird zur Kreuzverbindung und Befestigung von zwei Gerüststahlrohren in jedem Winkel verwendet. Verbindet und repariert zwei Komponenten und kann flexibel drehen, um die Konstruktion zu erleichtern.

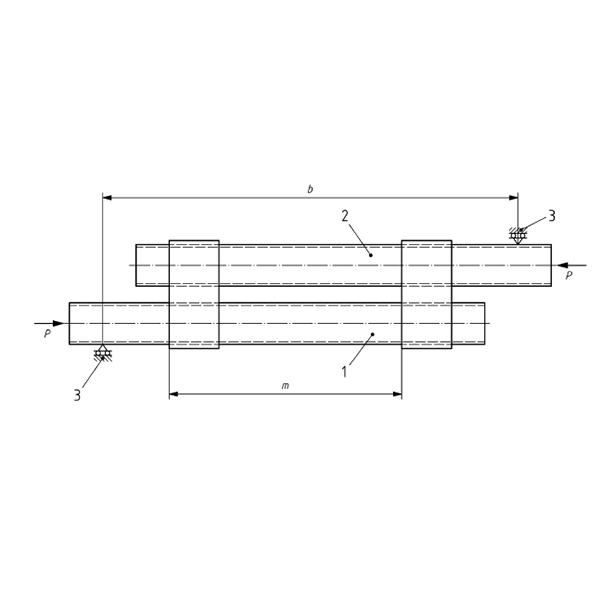

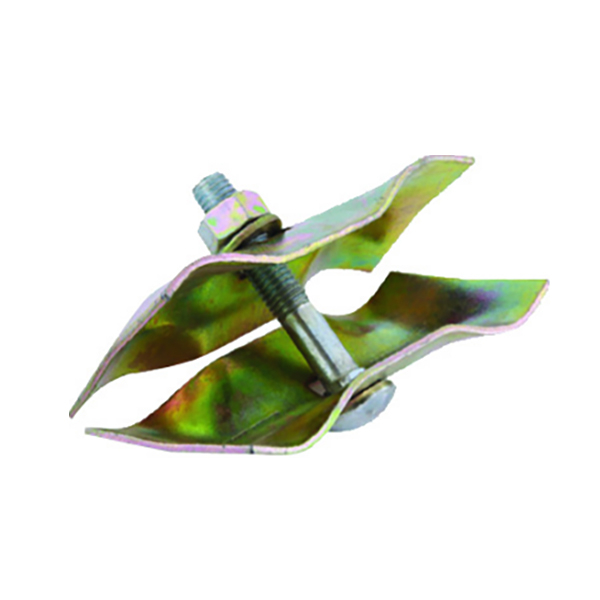

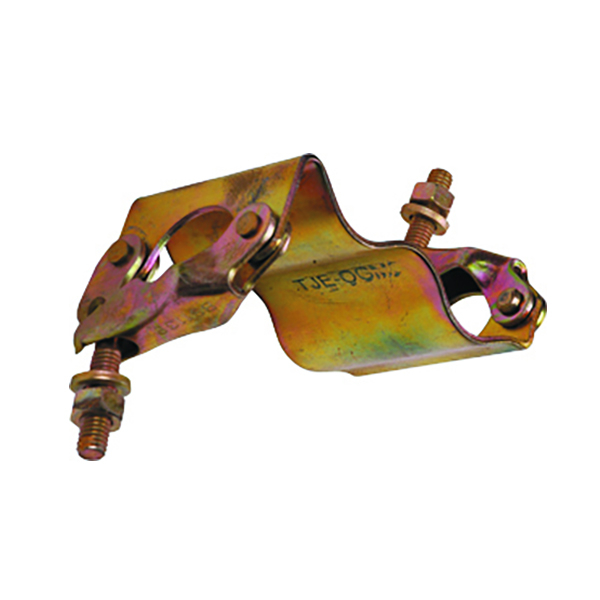

Parallelkoppler

Paralleler Koppler: Wird zum Befestigen von zwei parallelen Gerüststahlrohren verwendet, die hauptsächlich zum Befestigungszaun verwendet werden.

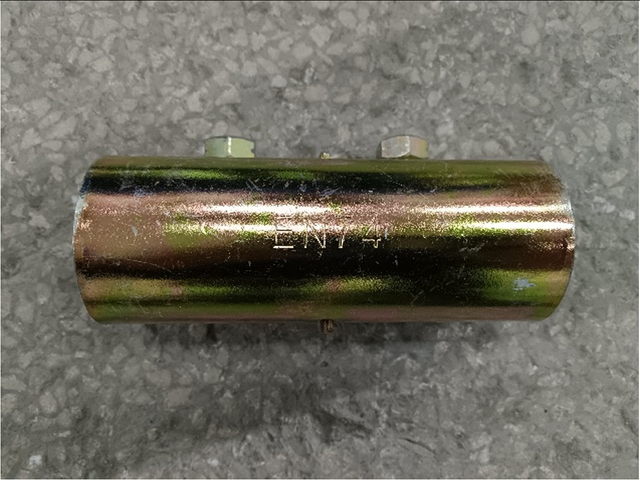

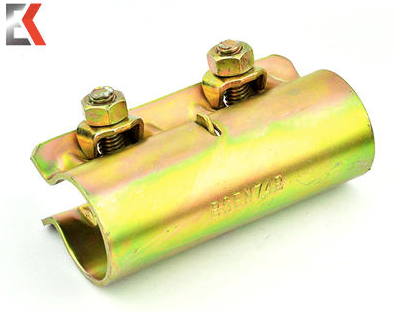

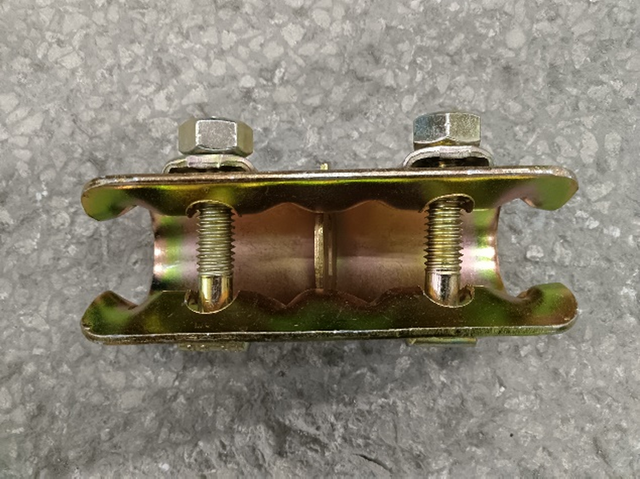

Hülsenkuppl -Skizze

Die Sleeve -Coppler -Skizze wird normalerweise verwendet, um zwei Stahlrohre fest zu verbinden, um sie zu einer zu machen. Die Sleeve Coppler -Skizze kann die Mängel eines Stahlrohrs zu kurz ausgleichen.






Nach den Anforderungen und Nutzungsszenarien verschiedener Länder können Gerüstkuppler aufgeteilt werden. Die folgenden Typen:




Hauptsächlich für Gerüstsysteme in Großbritannien und Commonwealth -Ländern verwendet.

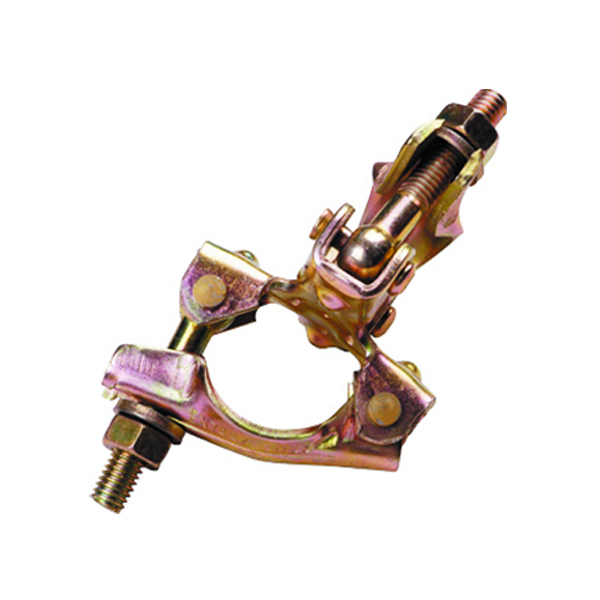

Britischer Typ:

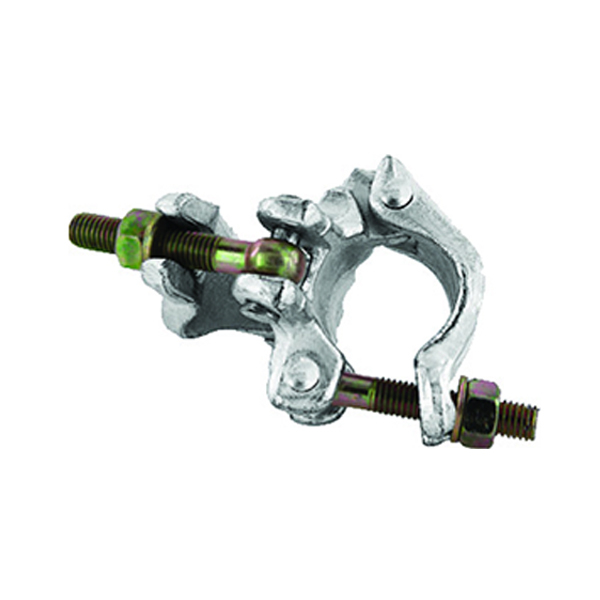

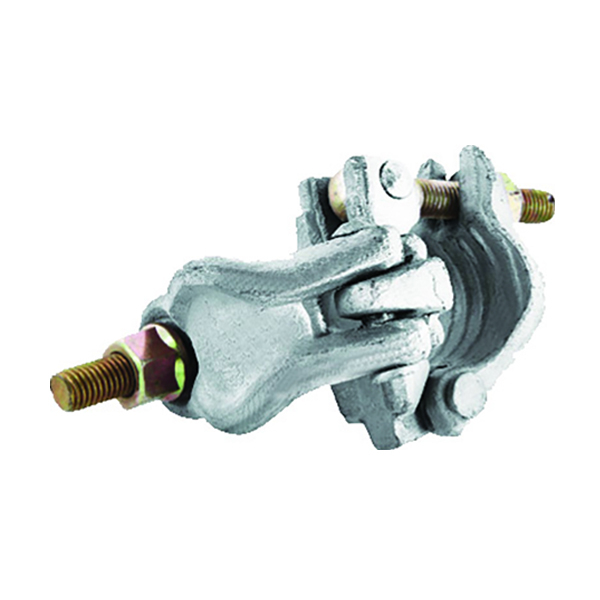

Amerikanischer Typ:

Hauptsächlich im Gerüstsystem der Vereinigten Staaten verwendet.

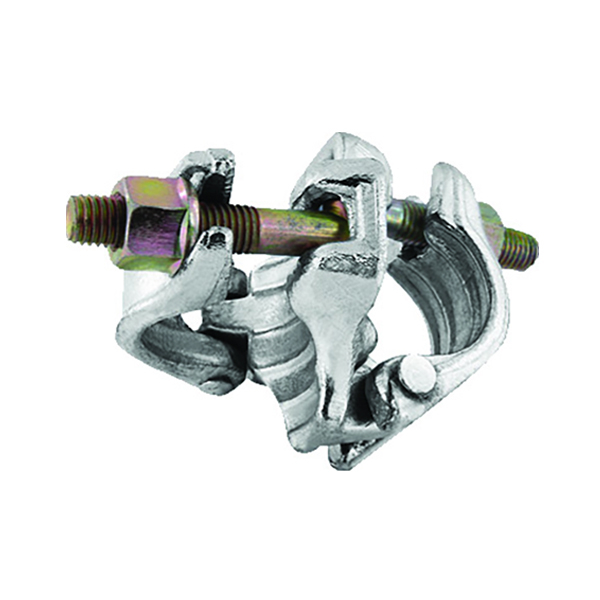

Deutscher Typ:

Hauptsächlich im deutschen verwendet Gerüstsystem .

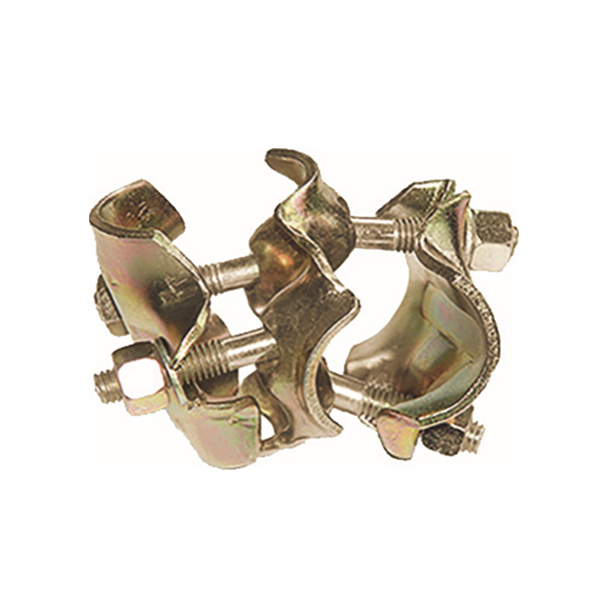

Italienischer Typ:

Hauptsächlich für verwendet . Gerüstsysteme in Italien

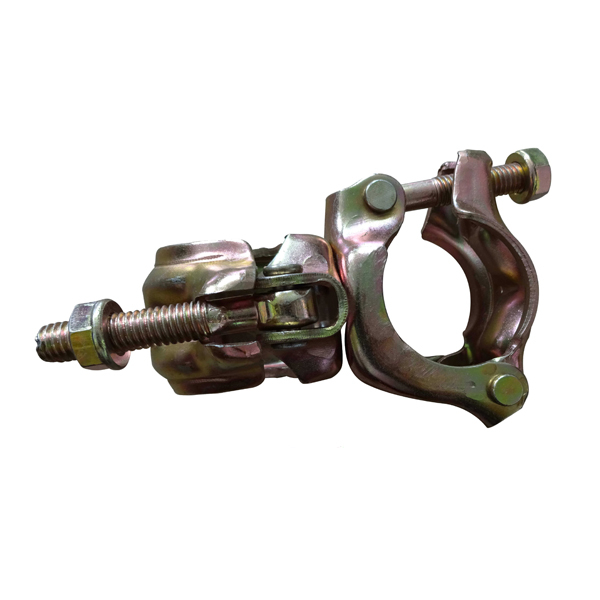

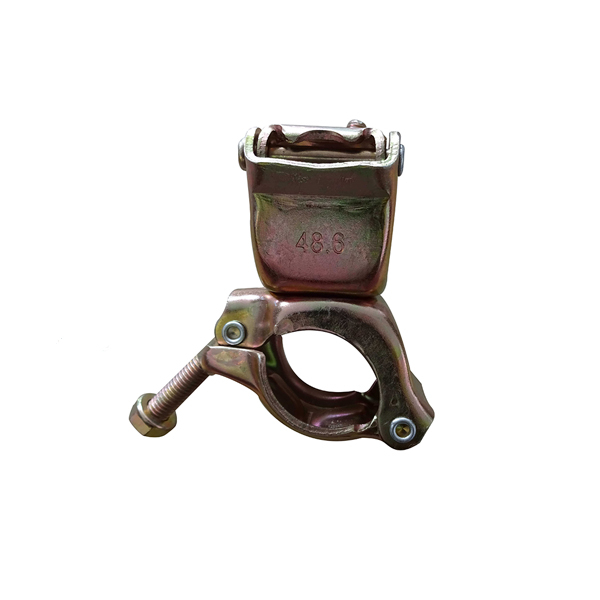

Japanisch, koreanischer Typ:

Hauptsächlich für Gerüstsysteme in Japan und Korea.





Nach verschiedenen Produktionsprozessen gibt es hauptsächlich die folgenden drei Typen:

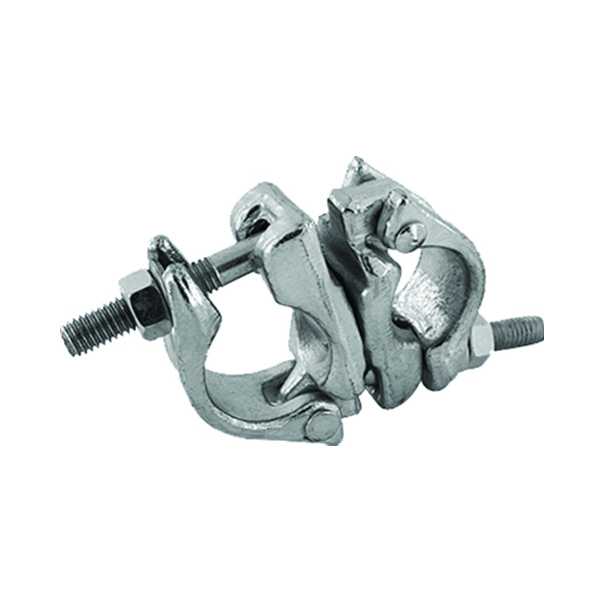

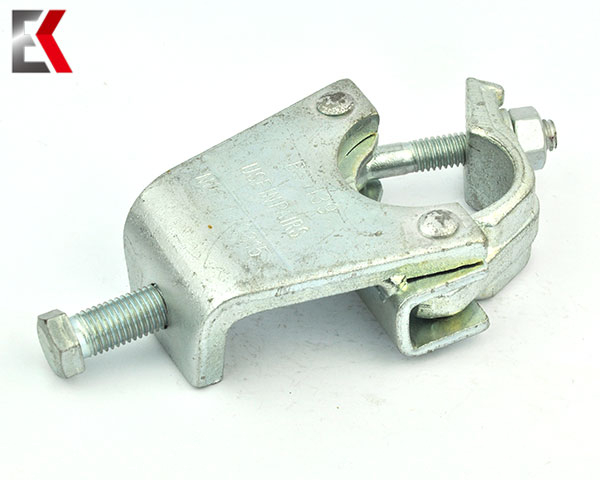

Geschmiedete Gerüstkupplungen : Dieser Produktionsprozess kann zu einem Ergebnis führen, dass die Zähigkeit des Gerüstkupplers garantiert wird, während die Stärke sicherstellt. Hier ist der geschmiedete Gerüstkuppler dem gepressten Koppler und dem Casting -Koppler überlegen. Verwenden Sie einen hochfrequenten elektrischen Ofen, um den Kohlenstoffstruktur der entsprechenden Spezifikation in den Austenitzustand bei 950 ° -1050 ° C zu erwärmen, und werden Sie ein einmaliges Schmieden von 300-600 kN, um seine Struktur und die mechanischen Eigenschaften zu verbessern, die Produktziele zu verbessern und ihre Festigkeit zu schützen.

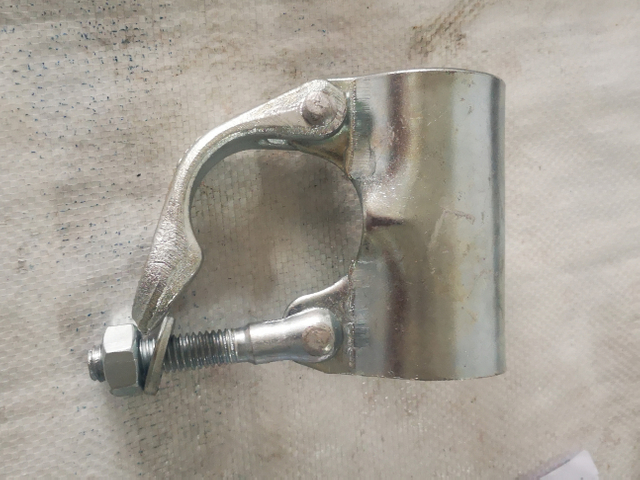

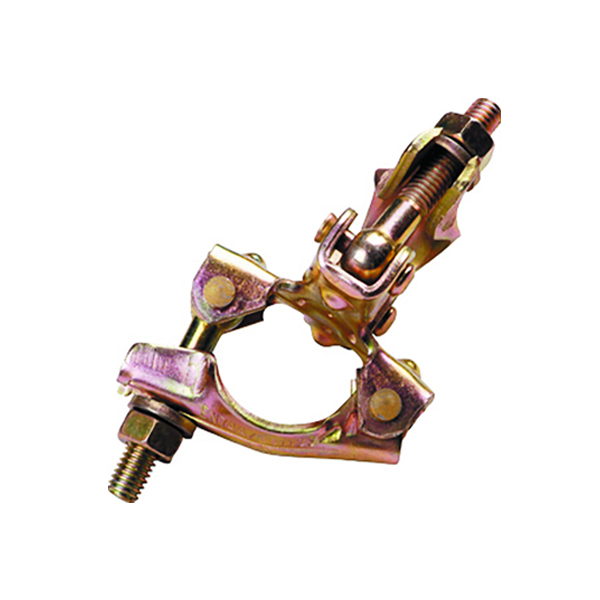

Pressed couplers:Compared to forged coupler, pressed coupler has a price advantage and especially make up for some products vacancies that cannot be produced by forging process,Use Q235, Q355, SPHC and other grades of steel plates, processed into couplers that meet the requirements of BS EN74-1:2005 through cutting, mold forming, galvanizing, assembly and other processes. Im Vergleich zu gefälschten Kopplern hat es einen bestimmten Preisvorteil und weist auch die Produktionslücke aus, die von einigen Kopplern -Schmieden -Technologien nicht realisiert werden kann.

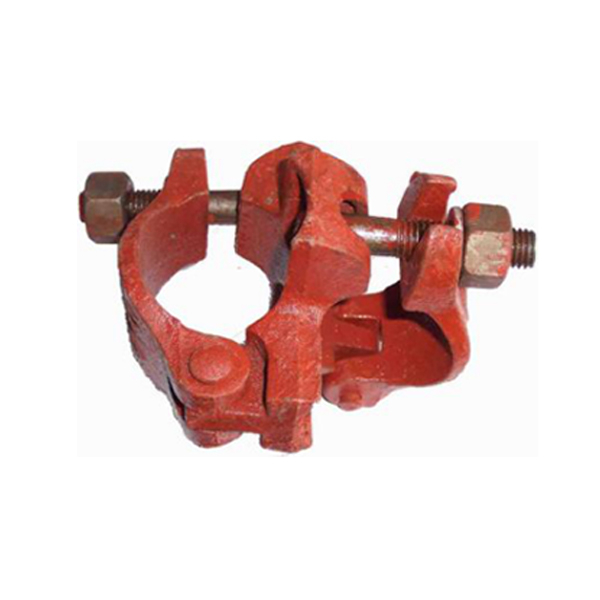

Casting -Kupplungen:
Casting Copplers: Selbst das Casting -Gerüst -Coppler hat eine hohe Härte. Seine Mängel von schlechter Zähigkeit, die nicht überwunden werden können, führt schließlich zu einem Rückgang des Marktanteils von Jahr zu Jahr. Erhitzen Sie das Kupfer und das Eisen in einen flüssigen Zustand, gießen Sie ihn in eine Gussform, kühlen Sie es auf natürliche Weise ab, und (Assembleit) hat die Eigenschaften einer hohen Produktionseffizienz, schneller Produktionszyklus und niedrigen Kosten. Aufgrund der unüberwindlichen Merkmale von Gussteilen: hohe Härte, aber schlechte Zähigkeit ist der Marktanteil von Jahr zu Jahr zurückgegangen.


Nach den verschiedenen Oberflächenbehandlungen ist es in die folgenden drei Kategorien unterteilt:

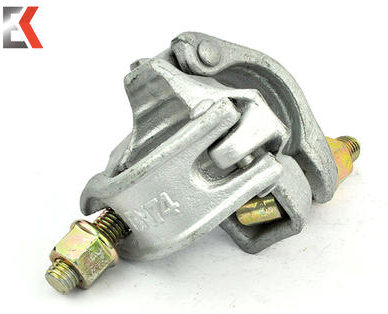

1. HOT-DIP-GESCHÄFTE KÜCKEN: Nach dem Entfetten, Eintauchen, Eintauchen und Trocknen werden die Gerüstekoppler für einen bestimmten Zeitraum in die geschmolzene Zinklösung eingetaucht und dann herausgenommen.

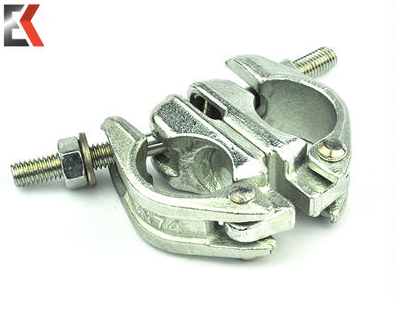

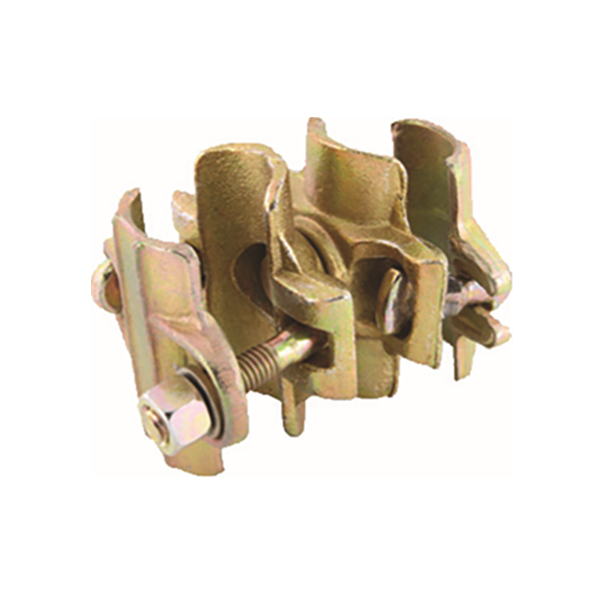

2. Elektro galvanisierte Kupplungen: Elektro galvanisierte Koppler sind Gerüstkupplungen, die durch Entfetten und Beizen mit Elektrolyseausrüstung verarbeitet werden müssen, sie dann in eine Lösung aus Zinksalz versetzen und dann die negative Elektrode der Elektrolysegeräte anschließen. Legen Sie eine Zinkplatte auf die gegenüberliegende Seite des Stücks und schließen Sie sie mit der positiven Elektrode der Elektrolysevorrichtung an, schalten Sie die Leistung ein und verwenden Sie die Richtungsbewegung des Stroms von der positiven Elektrode zur negativen Elektrode, um eine Zinkschicht auf der Oberfläche des Kopplers allmählich abzulehnen.

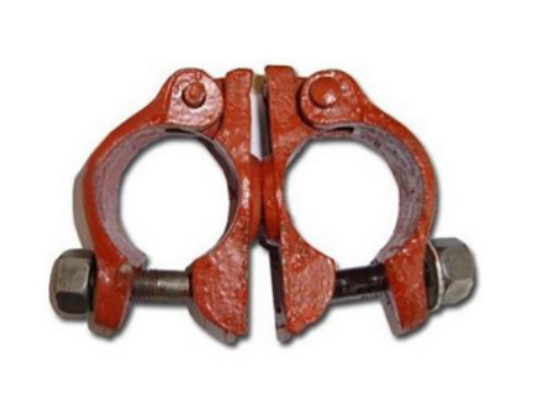

3. HIGHT SCHEISTIGE LINAGENKOUPLER: Sprühfarbe ist eine Beschichtungsmethode, die durch eine Sprühpistole oder einen Scheibengebäude gesprüht, durch Druck oder Zentrifugalkraft in einheitliche und feine Tröpfchen dispergiert und auf die Oberfläche des Kupplers aufgetragen wird.


Im Folgenden sind die im Abzug verwendeten Standardteile: Schraube, Nuss, Dichtung und andere Informationen:

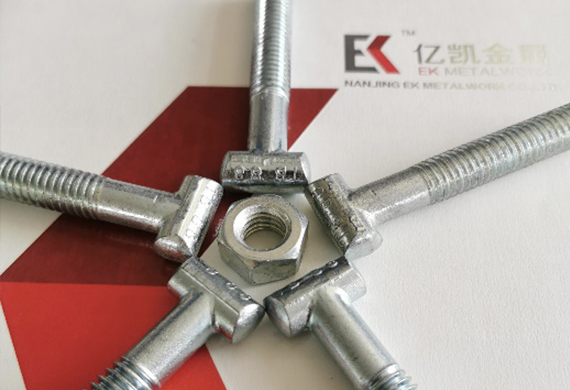

Häufiger Typ: T-Bolzen, Augenbolzen, Spliting Endschraube. Die Durchmesser der sechs gängigen Kupplerschrauben, die effektive Länge der Schrauben und die anwendbaren Länder sind wie folgt:

CommonType: Sechskantmuttern, Flügelmuttern, Flanschmutter.
Nach der Größe der Schraubenschlüssel in verschiedenen Ländern betragen die gemeinsamen Coppler -Nussgrößen 19 mm, 21 mm, 22 mm und 23 mm. Unter ihnen werden 19mm Nüsse in der Regel in Gerüstkupplungen in Japan, Südkorea und einigen südostasiatischen Ländern verwendet, 21 mm Nüsse werden in verwandten Kupplern in Großbritannien und Commonwealth -Ländern im Allgemeinen verwendet, und 22 mm Nüsse sind für Gerüstesysteme in den USA, Deutschland und einigen europäischen Ländern geeignet. Und 23mm Nüsse werden hauptsächlich in Australien verwendet.



Der Bolzendurchmesser und die Einheitsbreite und die Höhe der üblichen Sechskantmuttern sind in der folgenden Tabelle angezeigt:


Breite über Wohnungen für Sechskantmutter und Länder nutzen

Breite

21

Vereinigtes Königreich und das Commonwealth der Nationen

Breite

22

USA, Deutschland und einige eurupeische Länder

Breite

23

Australien

Breite

19

Japan, Südkorea und einige südostasiatische Länder






Bolzendurchmesser.

Breite über Wohnungen

Höhe

Breite über Wohnungen

Höhe

Breite über Wohnungen

Höhe

Sechseckmutter

1/2 '

S21

H11

S22

H11

S23

H11

Sechseckmutter



SF21

H14

SF22

H14

SF23

H14

Sechseckmutter



SF21

H19

SF22

H19

SF23

H119

Sechseckmutter



S21

H15









Sechseckmutter

M14

S22

H11

S23

H11





Sechseckmutter



SF22

H14

SF23

H14





Sechseckmutter



SF22

H19

SF23

H119

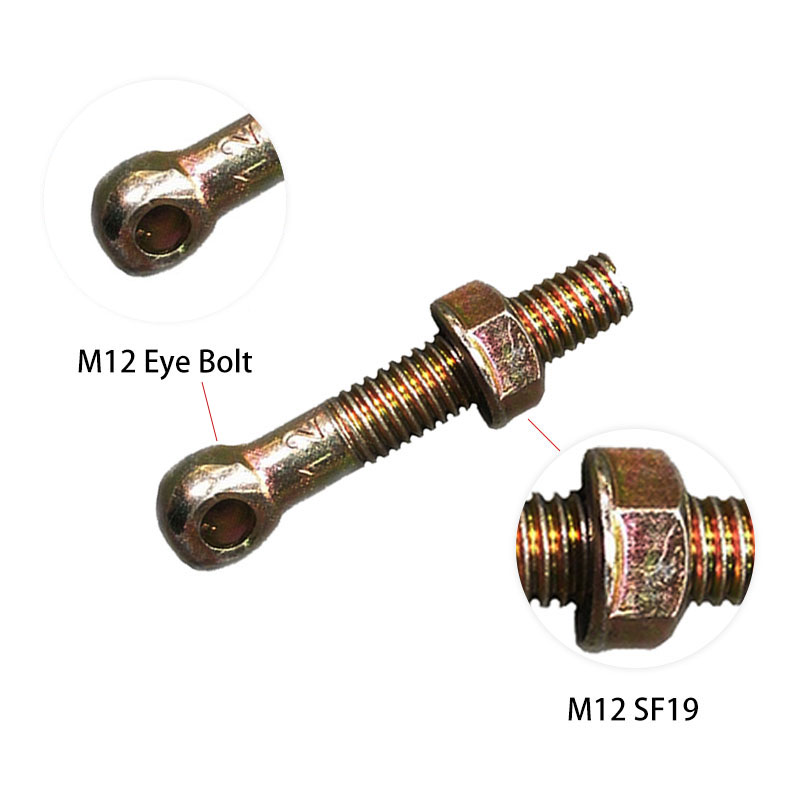

Sechseckmutter

M12

SF19

H9

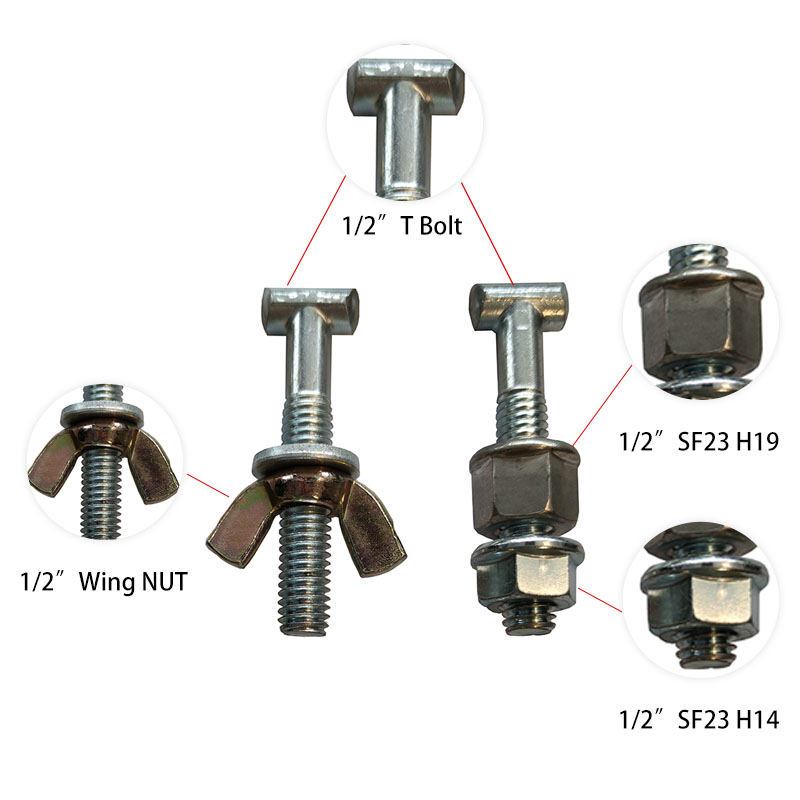

Flügelmutter

1/2















Dia.

Effektive Länge / Schraubenlänge

Verwenden

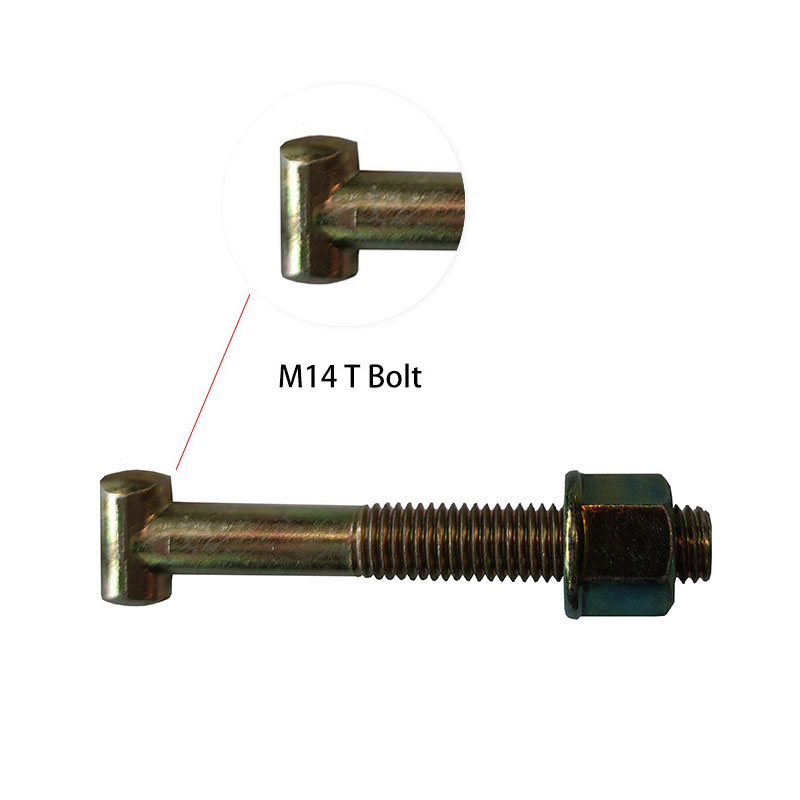

T-Bolt



1/2

75-88

Vereinigtes Königreich und das Commonwealth der Nationen

M14

75-87

USA, Deutschland und einige eurupeische Länder

M14

98-110

USA, Deutschland und einige eurupeische Länder

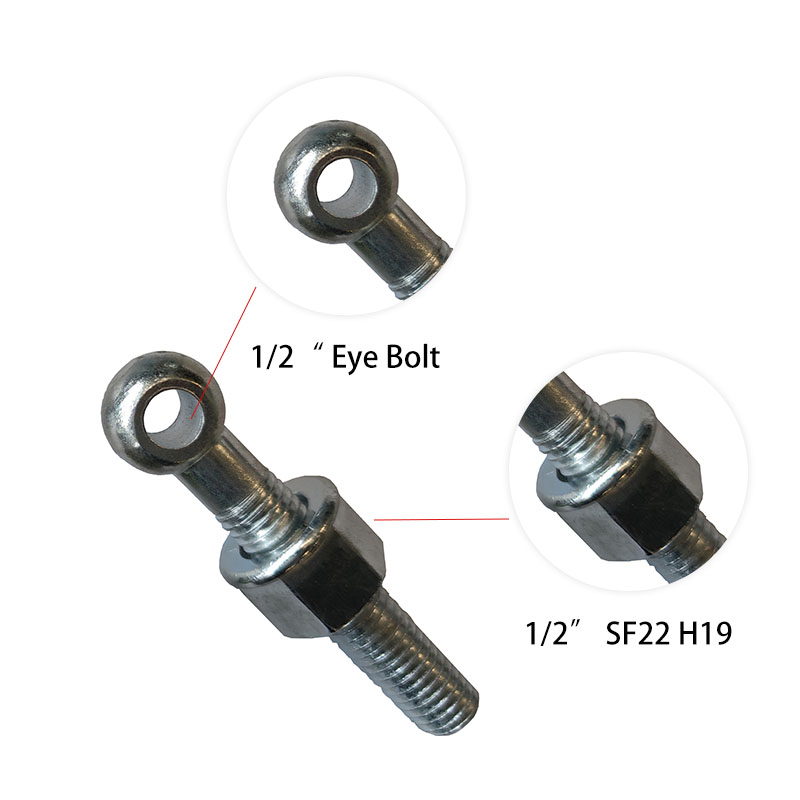

Augenbolzen

1/2

67-86

Vereinigtes Königreich und das Commonwealth der Nationen
M12 57-73 Vereinigtes Königreich und das Commonwealth der Nationen
M14 70-90 USA, Deutschland und einige eurupeische Länder

Spliting End Bolt

1/2

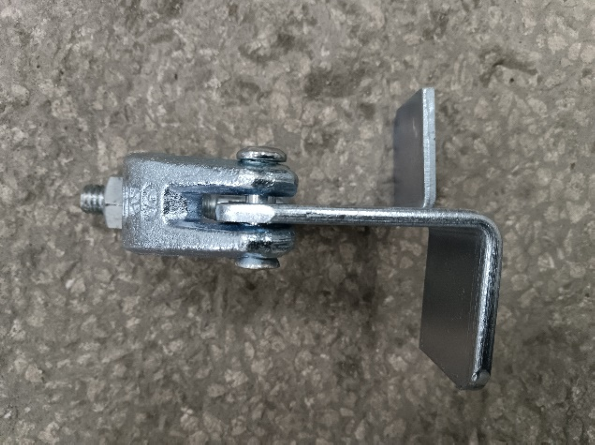

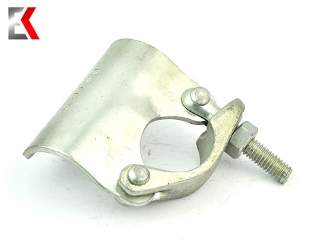

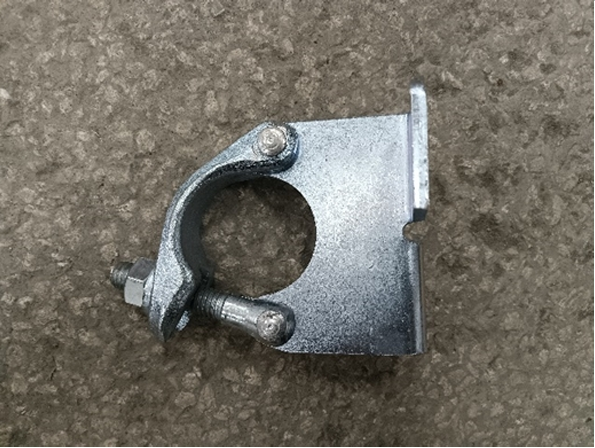

45-82 Für Putloger Coppler, BRC usw.

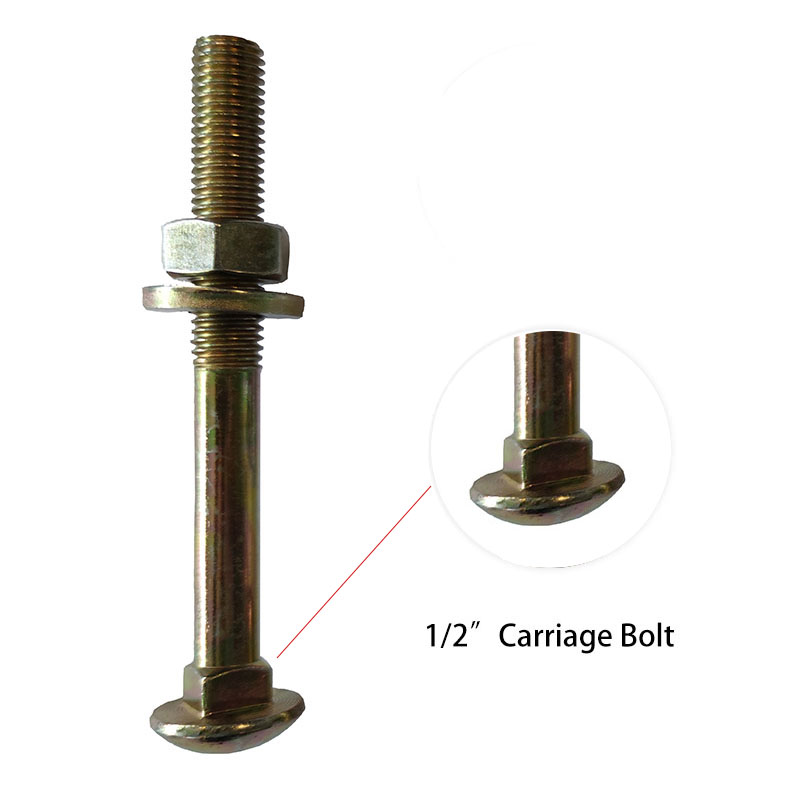

Wagenschraube





1/2


116-125



Für Röhrchen externe Klemme, universelle Klemme usw.


85-92

Sechseckschraube

M16

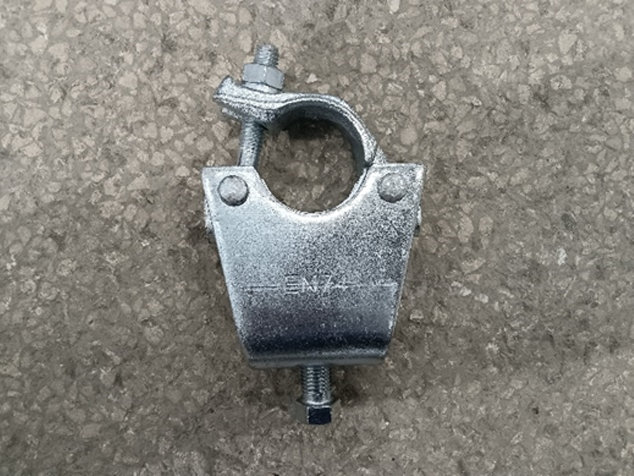

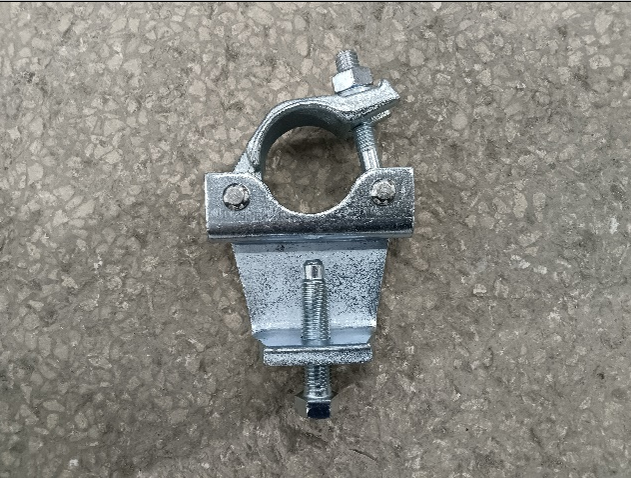

72-80 Für den Trägerkoppler, DF -Gelenkstift

Flat T-Bolt

1/2

66-76

Für italienische Kupplungen


Die Dicke und der innere/äußere Durchmesser der Waschmaschine sind wie folgt:




Dicke

Innen- / Außendurchmesser.



Waschmaschine

3.5

13-26

5

13-26





Nach verschiedenen Nutzungsszenarien und verschiedenen Größen von Kupferrohren sind die am häufigsten verwendeten Kopplungsspezifikationen: 48,3*48,3. Es gibt auch einige spezielle Spezifikationen, wie in der folgenden Tabelle gezeigt:


Nach verschiedenen Größen

Doppelt

Drehkoppler

48,3*34

48,3*34

34*34

34*38

48,3*38

48,3*38

38*38

38*42

48,3*42

48,3*42

42*42

42*60

48,3*48.3

48,3*48.3

-

-

48,3*60

48,3*60

60*60

60*76

48,3*76

48,3*76

76*76

86*89

-

48,3*89

89*89

-




Unser Gerüstkuppler hat viele internationale Zertifikate erhalten, wie EN 74-1: 2005 und EN 74-1: 2005 Klausel 7.4.3 usw.


Zusammenfassung der Ergebnisse:
NEIN. Testelement Testmethode Ergebnis Abschluss
1 Rutschende Kraft EN 74-1: 2022 Klausel 7.2.1 Siehe Ergebnis Passieren
2 Versagenskraft EN 74-1: 2022 Klausel 7.2.2 Siehe Ergebnis Passieren
3 Pull-After-Kraft EN 74-1: 2022 Klausel 7.3 Siehe Ergebnis Passieren
4 Kreuzförmige Biegesteifheit und kreuzförmiger Biegemompf EN 74-1: 2022 Klausel 7.4.1 Siehe Ergebnis Passieren
5 Rotationsmoment und Steifheit EN 74-1: 2022 Klausel 7.4.2 Siehe Ergebnis Passieren

Notiz:
Pass: Erfüllen Sie die Anforderungen;
FAIL: Erfüllt die Anforderungen nicht;
N/A: Nicht für das Urteil gilt.

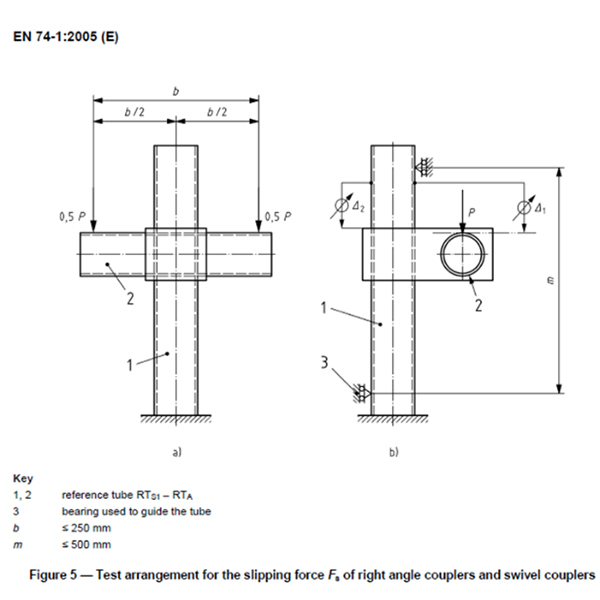

  • Testartikel: Rutschkraft
    Testmethode: EN 74-1: 2022 Klausel 7.2.1
    Testbedingung: Probe: Rechtswinkelkuppler, Klasse B, 10pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in EN 74-1: 2022
    Tabelle 8
    Abschluss
    Rutschende Kraft △ 1 ≤ 7 mm, fs, 5% = 20,9 Kn △ 1 ≤ 7 mm, fs, 5%≥ 10,0 Kn Passieren
    1mm ≤ △ 2 ≤ 2 mm, fs, 5% = 25,0 Kn 1mm ≤ △ 2 ≤ 2 mm, fs, 5% ≥15,0 Kn
    Notiz:
    1) FF, 5%: 5% Quantil für das 75% ige Vertrauensniveau.
    2) Spezifikation des Rohrs zur Rutschkraft: Stahlrohr von φ48,3 mm × 3,2 mm (Wandstärke)
    3) Weitere Informationen zu den Testergebnissen finden Sie in Anhang A.

    Annexen eine Details der Testergebnisse an
    Exemplar Nr. Fs (kN, △ 1 = 7 mm) Fs (kN, 1mm ≤ △ 2 ≤ 2 mm)
    1 22.18 26.59
    2 23.06 26.35
    3 21.97 25.88
    4 23.14 27.06
    5 22.85 26.37
    6 22.91 27.42
    7 24.45 28.36
    8 23.66 27.42
    9 21.73 25.62
    10 21.51 26.03
    FS, 5% 20.9 25.0

  • Testelement: Fehlerkraft
    Testmethode: EN 74-1: 2022 Klausel 7.2.2
    Testbedingung: Probe: Rechtswinkelkuppler, Klasse B, 5pcs

    Testergebnisse:
    Testelement Testergebnis
    Anforderung in EN 74-1: 2022
    Tabelle 8
    Abschluss
    Versagenskraft FF, 5%/γR2 = 57,6 Kn FF, 5%/γR2 ≥ 30,0 Kn Passieren
    Notiz:
    1) FF, 5%: 5% Quantil für das 75% ige Vertrauensniveau.
    2) γR2 = 1,25 gemäß EN 74-1.
    3) Spezifikation des Stahlstabs für die Ausfallkraft: Stahlstange von φ48,3 mm.
    4) Weitere Informationen zu Testergebnissen finden Sie in Anhang B.

    Anhang B Details der Testergebnisse
    Exemplar Nr. Ff (kN)
    11 74.71
    12 77.54
    13 78.62
    14 75.31
    15 79.85
    FF, 5%/γR2 57.6
  • Testartikel: Pull-After-Kraft
    Testmethode: EN 74-1: 2022 Klausel 7.3
    Testbedingung: Probe: Rechtswinkelkuppler, Klasse B, 5pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in EN 74-1: 2022 Tabelle 8 Abschluss
    Pull-After-Kraft FP, 5%/γR2 = 48,9 Kn FP, 5%/γR2 ≥ 30,0 Kn Passieren
    Notiz:
    1) FP, 5%: 5% Quantil für das 75% ige Vertrauensniveau.
    2) γR2 = 1,25 gemäß EN 74-1.
    3) Spezifikation des Stahlstabs für Pull-After-Kraft: Stahlstab von φ48,3 mm.
    4) Weitere Informationen zu den Testergebnissen finden Sie in Anhang C.

    Anhang C Details der Testergebnisse
    Exemplar Nr. FP (KN)
    16 66.85
    17 71.96
    18 64.27
    19 69.83
    20 67.24
    FP, 5%/γR2 48.9

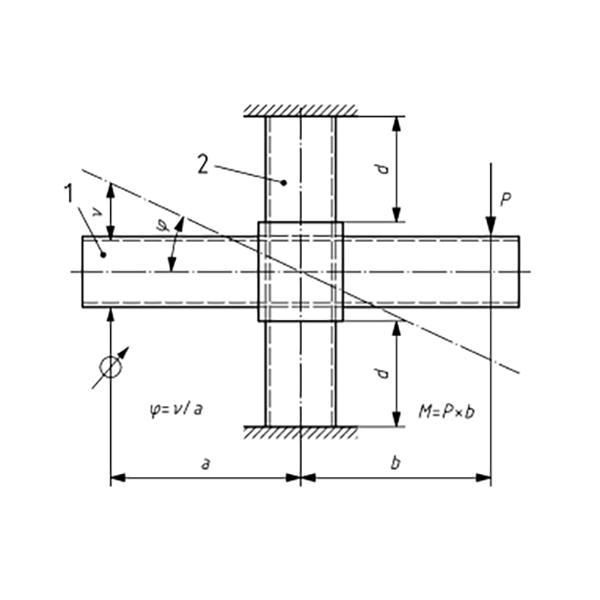

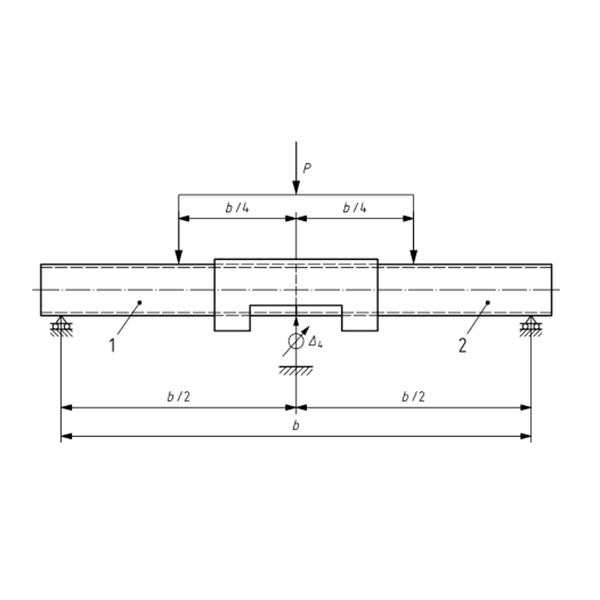

  • Testartikel: Kreuzungssteifigkeit und kreuzförmiger Biegemompf
    Testmethode: EN 74-1: 2022 Klausel 7.4.1
    Testbedingung: Probe: Rechtswinkelkuppler, Klasse B, 10pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in EN 74 1: 2022 Tabelle 8 Abschluss
    Kreuzförmige Biegesteifheit und kreuzförmiger Biegemompf MB/1,65 = 0,48 Knm, C1 = 28,9 Knm/Rad MB/1,65 = 0,48 Knm, C1 ≥ 15,0 Knm/rad Passieren
    MB = 0,8 Knm, C2 = 7,5 Knm/Rad MB = 0,8 Knm, C2 ≥ 6,0 Knm/Rad
    Mult, 5%= 1,6 Knm Mult, 5%≥ 1,6 Knm
    Notiz:
    1. Mult, 5%: Das 5% Quantil für das 75% ige Vertrauensniveau.
    2. Spezifikation des Rohrs für kreuzförmige Biegesteifheit und kreuzförmiges Biegemoment: Stahlrohr von φ48,3 mm × 3,2 mm (Wandstärke).
    Spezifikation des Stahlstabs für kreuzförmige Biegesteifheit und kreuzförmiger Biegemoment: Stahlstab von φ48,3 mm.
    3.. Weitere Informationen zu den Testergebnissen finden Sie in Anhang D.

    Anhang D Details der Testergebnisse
    Probe Nr. C1 (KNM/Rad, MB/1,65 = ± 0,48 Knm) C2+ (KNM/RAD, MB = 0,8 Knm) C2- (KNM/RAD, MB = -0,8 Knm) Mult (KNM)
    26 29.35 8.07 - 1.61
    27 30.96 7.59 - 1.63
    28 29.75 8.45 - 1.60
    29 31.43 8.08 - 1.64
    30 24.62 8.26 - 1.62
    31 30.72 - 6.45 1.59
    32 30.52 - 6.61 1.64
    33 25.12 - 6.73 1.60
    34 27.19 - 7.74 1.61
    35 31.56 - 7.41 1.63
    - C1 = 28,9 C2 = 7,5 Mult, 5%= 1,6

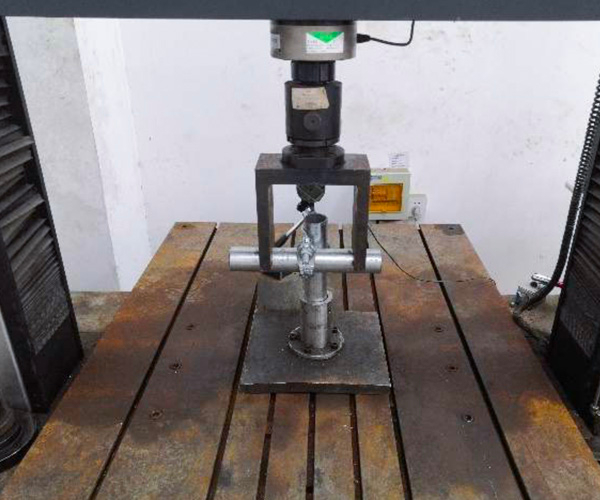

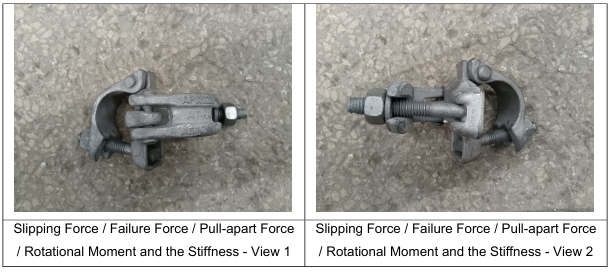

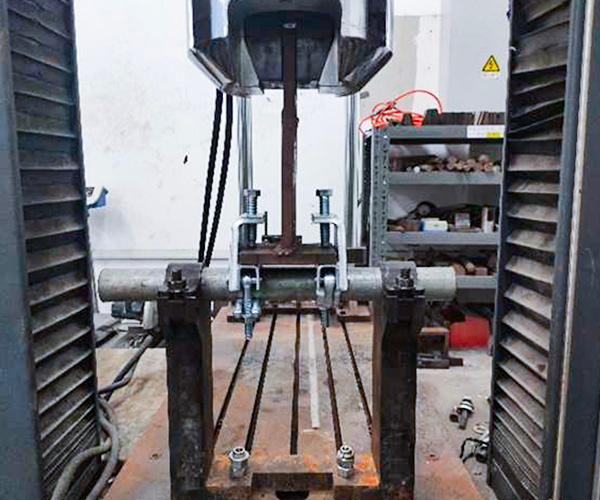

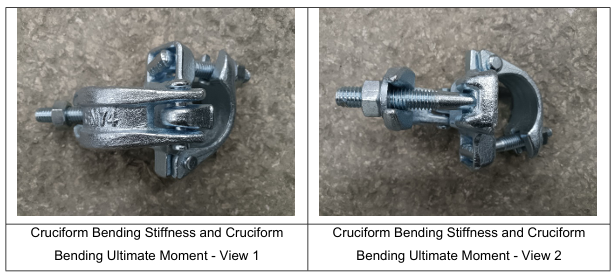

    Testfoto (n):

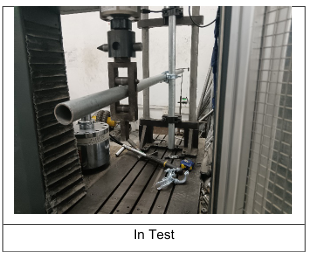

    Doppelpaar im Test
  • Testelement: Rotationsmoment und Steifheit
    Testmethode: EN 74-1: 2022 Klausel 7.4.2
    Testbedingung: Probe: Rechtswinkelkuppler, Klasse B, 5pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in EN 74-1: 2022 Tabelle 8 Abschluss
    Rotationsmoment und Steifheit Mt = ± 0,13 Knm, cφ = 61,5 Knm/rad Mt = ± 0,13 Knm, cφ ≥ 7,5 Knm/rad Passieren
    1 ° ≤ & thgr; ≤ 2 °, MT, 5%= 0,51 Knm
    1 ° ≤θ ≤ 2 °, mt,
    5%≥0,13 Knm
    Notiz:
    1) MT, 5%: 5% Quantil für das Vertrauensniveau von 75%.
    2) Spezifikation des Rohrs für das Rotationsmoment und die Steifheit: Stahlrohr von φ48,3 mm × 3,2 mm (Wandstärke). 3) Weitere Informationen zu Testergebnissen finden Sie in Anhang E.

    Anhang E Details der Testergebnisse
    Probe Nr. Cφ (kNM/rad, mt = ± 0,13 Knm) MT (KNM, 1 ° ≤θ ≤ 2 °)
    21 61.29 0.576
    22 61.73 0.647
    23 59.38 0.545
    24 63.09 0.597
    25 62.17 0.618
    - Cφ = 61,5 MT, 5%= 0,51

Drop Forged Drehkoppler -Klasse 'a '

Unter normalen Umständen ist es schwierig, die B -Klasse zu erreichen, aber wir haben erreicht

Zusammenfassung der Ergebnisse:
NEIN. Testelement Testmethode Ergebnis Abschluss
1 Rutschende Kraft EN 74-1: 2022 Klausel 7.2.1 Siehe Ergebnis Passieren
2 Versagenskraft EN 74-1: 2022 Klausel 7.2.2 Siehe Ergebnis Passieren
Notiz:
Pass: Erfüllen Sie die Anforderungen;
FAIL: Erfüllt die Anforderungen nicht;
N/A: Nicht für das Urteil gilt.

  • Testartikel: Rutschkraft
    Testmethode: EN 74-1: 2022 Klausel 7.2.1
    Testzustand: Probe: Schwenkkuppler, Klasse A, 10pcs

    Testergebnisse:
    Testelement Testergebnis
    Anforderung in EN 74-1: 2022
    Tabelle 8
    Abschluss
    Rutschende Kraft △ 1 ≤ 7 mm, fs, 5% = 10,7 Kn △ 1 ≤ 7 mm, fs, 5%≥ 7,0 Kn Passieren
    Fs = 20,0 Kn, △ 2 <1mm 1mm ≤ △ 2 ≤ 2 mm, fs, 5% ≥ 10,0 Kn
    Notiz:
    1) FF, 5%: 5% Quantil für das 75% ige Vertrauensniveau.
    2) Spezifikation des Rohrs zur Rutschkraft: Stahlrohr von φ48,3 mm × 3,2 mm (Wandstärke)
    3) Weitere Informationen zu den Testergebnissen finden Sie in Anhang A.

    Annexen eine Details der Testergebnisse an
    Exemplar Nr. Fs (kN, △ 1 = 7 mm) Fs (kN, 1mm ≤ △ 2 ≤ 2 mm)
    1 11.81 Fs = 20,0 Kn, △ 2 <1mm
    2 13.47 Fs = 20,0 Kn, △ 2 <1mm
    3 12.53 Fs = 20,0 Kn, △ 2 <1mm
    4 11.04 Fs = 20,0 Kn, △ 2 <1mm
    5 12.58 Fs = 20,0 Kn, △ 2 <1mm
    6 12.39 Fs = 20,0 Kn, △ 2 <1mm
    7 13.07 Fs = 20,0 Kn, △ 2 <1mm
    8 11.21 Fs = 20,0 Kn, △ 2 <1mm
    9 12.62 Fs = 20,0 Kn, △ 2 <1mm
    10 11.87 Fs = 20,0 Kn, △ 2 <1mm
    FS, 5% 10.7 -
    Hinweis: In Übereinstimmung mit EN 74-1: 2022 kann der Test beendet werden, wenn die Testlast doppelt so hoch wie die angegebenen FS in Tabelle 8 von EN 74-1: 2022 angegeben ist.
  • Testelement: Fehlerkraft
    Testmethode: EN 74-1: 2022 Klausel 7.2.2
    Testzustand: Probe: Schwenkkuppler, Klasse A, 5pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in EN 74-1: 2022 Tabelle 8 Abschluss
    Versagenskraft FF, 5%/γR2 = 39,8 Kn FF, 5%/γR2 ≥14,0 Kn Passieren
    Notiz:
    1) FF, 5%: 5% Quantil für das 75% ige Vertrauensniveau.
    2) γR2 = 1,25 gemäß EN 74-1.
    3) Spezifikation des Stahlstabs für die Ausfallkraft: Stahlstange von φ48,3 mm.
    4) Weitere Informationen zu Testergebnissen finden Sie in Anhang B.

    Anhang B Details der Testergebnisse
    Exemplar Nr. Ff (kN)
    11 52.05
    12 57.56
    13 54.36
    14 57.69
    15 57.75
    FF, 5%/γR2 39.8
Der Testbericht darf nur für die wissenschaftliche Forschung, Lehre der Kunden, die interne Qualitätskontrolle, die Produktforschung und -entwicklung usw. und nur für die interne Referenz verwendet werden. Sofern nicht anders angegeben, enthält dieser Bericht eine Konformitätserklärung entsprechend der Frage, ob die Testergebnisse innerhalb der angegebenen Grenzen oder Spezifikationen liegen, ohne die Messunsicherheit zu berücksichtigen.

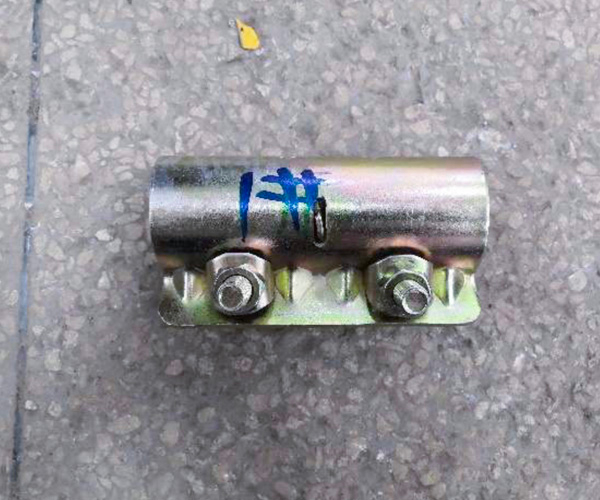

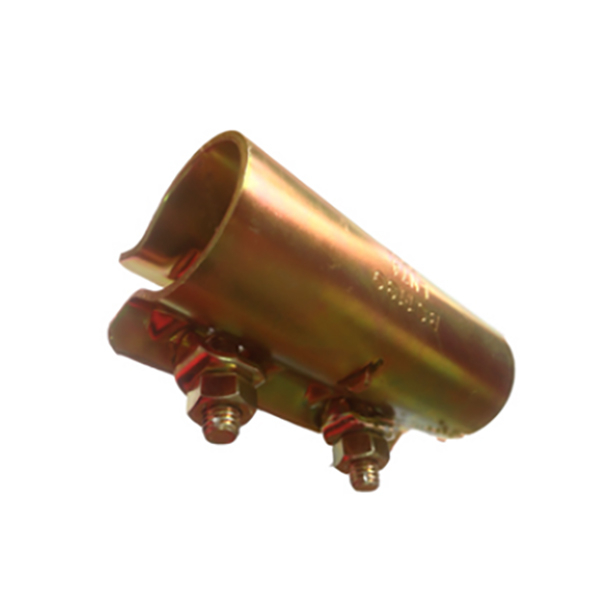

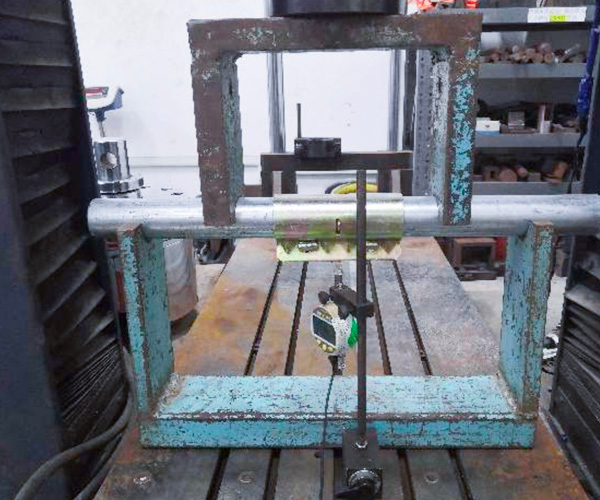

Gepresste Hülsekuppler

Zusammenfassung der Ergebnisse:
NEIN. Testelement Testmethode Ergebnis Abschluss
1 Rutschende Kraft EN 74-1: 2022 Klausel 7.2.1 Siehe Ergebnis Passieren
2 Biege Moment EN 74-1: 2022 Klausel 7.4.3 Siehe Ergebnis Passieren
Notiz:
Pass: Erfüllen Sie die Anforderungen;
FAIL: Erfüllt die Anforderungen nicht;
N/A: Nicht für das Urteil gilt.

  • 1. Testelement: Rutschkraft
    Testmethode: EN 74-1: 2022 Klausel 7.2.1

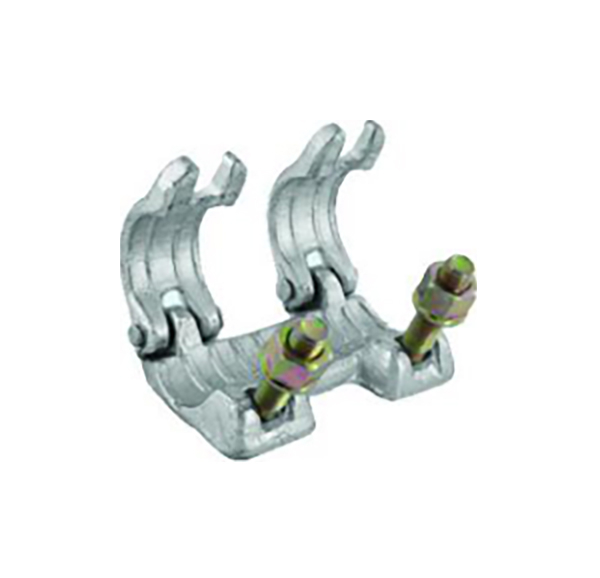

    Testbedingung: Probe: Hülsekuppler, Klasse B, 10pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in EN 74-1: 2022 Tabelle 8 Abschluss
    Rutschende Kraft Fs = 18,0 Kn, △ 2 < 1mm 1mm ≤ △ 2 ≤ 2 mm, fs, 5% ≥9,0 Kn Passieren
    Notiz:
    1) FS, 5%: 5% Quantil für das 75% ige Vertrauensniveau.
    2) Spezifikation des Rohrs zur Rutschkraft: Stahlrohr von φ48,3 mm × 3,2 mm (Wandstärke)
    3) Weitere Informationen zu den Testergebnissen finden Sie in Anhang A.

    Annexen eine Details der Testergebnisse an
    Rutschende Kraft
    Exemplar Nr. Fs (kN, 1mm ≤ △ 2 ≤ 2 mm)
    1 Fs = 18,0 Kn, △ 2 < 1mm
    2 Fs = 18,0 Kn, △ 2 < 1mm
    3 Fs = 18,0 Kn, △ 2 < 1mm
    4 Fs = 18,0 Kn, △ 2 < 1mm
    5 Fs = 18,0 Kn, △ 2 < 1mm
    6 Fs = 18,0 Kn, △ 2 < 1mm
    7 Fs = 18,0 Kn, △ 2 < 1mm
    8 Fs = 18,0 Kn, △ 2 < 1mm
    9 Fs = 18,0 Kn, △ 2 < 1mm
    10 Fs = 18,0 Kn, △ 2 < 1mm
    FS, 5% -
  • 2. Testartikel: Biegermoment
    Testmethode: EN 74-1: 2022 Klausel 7.4.3
    Testbedingung: Probe: Hülsekuppler, Klasse B, 5pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in EN 74-1: 2022 Tabelle 8 Abschluss
    Biege Moment MB = 2,8 Knm, das Probe war ungebrochen MB, 5% ≥ 1,4 Knm Passieren
    Notiz:
    1) MB, 5%: 5% Quantil für das Vertrauensniveau von 75%.
    2) Spezifikation des Rohrs für das Biegemoment: Stahlrohr von φ48,3 mm × 4,0 mm (Wandstärke)
    3) Weitere Informationen zu den Testergebnissen finden Sie in Anhang B.

    Anhang B Details der Testergebnisse
    Exemplar Nr. MB (KNM)
    11 MB = 2,8 Knm, das Probe war ungebrochen
    12 MB = 2,8 Knm, das Probe war ungebrochen
    13 MB = 2,8 Knm, das Probe war ungebrochen
    14 MB = 2,8 Knm, das Probe war ungebrochen
    15 MB = 2,8 Knm, das Probe war ungebrochen
    MB, 5% MB = 2,8 Knm, das Probe war ungebrochen
    Hinweis: In Übereinstimmung mit EN 74-1: 2022 kann der Test beendet werden, wenn die Testbelastung doppelt so hoch ist wie in Tabelle 8 von EN 74-1: 2022 angegeben
Der Testbericht darf nur für die wissenschaftliche Forschung, Lehre der Kunden, die interne Qualitätskontrolle, die Produktforschung und -entwicklung usw. und nur für die interne Referenz verwendet werden. Sofern nicht anders angegeben, enthält dieser Bericht eine Konformitätserklärung entsprechend der Frage, ob die Testergebnisse innerhalb der angegebenen Grenzen oder Spezifikationen liegen, ohne die Messunsicherheit zu berücksichtigen.
Zusammenfassung der Ergebnisse:

NEIN. Testelement Testmethode Ergebnis Abschluss
1 Rutschender Widerstand BS 1139-2.2: 2009+A1: 2015 Klausel 7.2 & Anhang A.2 Siehe Ergebnis Passieren
Notiz:
Pass: Erfüllen Sie die Anforderungen;
FAIL: Erfüllt die Anforderungen nicht;
N/A: Nicht für das Urteil gilt.

Testelement: Rutschfestigkeit
Testmethode: BS 1139-2.2: 2009+A1: 2015 Klausel 7.2 & Anhang A.2

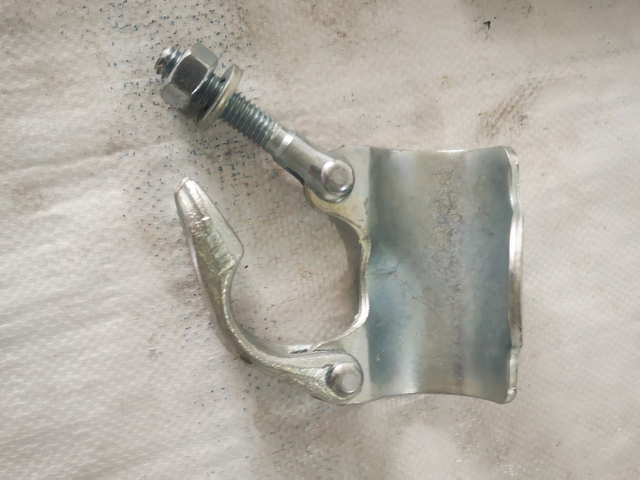

Testbedingung: Probe: Putlog -Koppler, 5pcs

Testergebnisse:
Testelement Testergebnis Anforderung in BS 1139 2.2: 2009+A1: 2015 Klausel 7.2 Abschluss
Rutschender Widerstand 1mm ≤ △ 2 ≤ 2 mm, fs, 5% = 1,13 Kn 1mm ≤ △ 2 ≤ 2 mm, fs, 5% ≥ 1,04 Kn Passieren
Notiz:
1) FS, 5%: 5% Quantil für das 75% ige Vertrauensniveau.
2) Spezifikation des Rohrs zur Rutschkraft: Stahlrohr von φ48,3 mm × 3,2 mm (Wandstärke)
3) Weitere Informationen zu den Testergebnissen finden Sie in Anhang A.

Nehmen Sie ein Detail der Testergebnisse an
Rutschender Widerstand
Exemplar Nr. P (kN)
1 2.69
2 1.75
3 1.51
4 2.47
5 1.93
FS, 5% 1.13
Der Testbericht darf nur für die wissenschaftliche Forschung, Lehre der Kunden, die interne Qualitätskontrolle, die Produktforschung und -entwicklung usw. und nur für die interne Referenz verwendet werden. Sofern nicht anders angegeben, enthält dieser Bericht eine Konformitätserklärung entsprechend der Frage, ob die Testergebnisse innerhalb der angegebenen Grenzen oder Spezifikationen liegen, ohne die Messunsicherheit zu berücksichtigen.

Zusammenfassung der Ergebnisse:
NEIN. Testelement Testmethode Ergebnis Abschluss
1 Krafttest AS/NZS 1576.2: 2016 Klausel 4.7 & Anhang L. Siehe Ergebnis Passieren
2 Slip -Test durch Flanschklemmen AS/NZS 1576.2: 2016 Klausel 4.7 & Anhang M. Siehe Ergebnis Passieren
3 Slip -Test von Flanschklemmen entlang eines Flansches AS/NZS 1576.2: 2016 Klausel 4.7 & Anhang N. Siehe Ergebnis Passieren
Notiz:
Pass: Erfüllen Sie die Anforderungen;
FAIL: Erfüllt die Anforderungen nicht;
N/A: Nicht für das Urteil gilt.

  • 1. Testelement: Festigkeitstest
    Testmethode: AS/NZS 1576.2: 2016 Klausel 4.7 & Anhang L.
    Testbedingung: Probe: Flanschklemme, 12pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in AS/NZS 1576.2: 2016 Klausel 4.7 Abschluss
    Krafttest P = 30,0 kN, keine Flanschklemme zeigte einen dauerhaften Satz P = 30,0 kN, keine Flanschklemme darf einen dauerhaften Satz anzeigen Passieren
    Notiz:
    1. Spezifikation des Rohrs für Test: Stahlrohr von φ48,3 mm × 4,0 mm (Wandstärke)
    2. Weitere Informationen zu den Testergebnissen finden Sie in Anhang A.

    Nehmen Sie ein Detail der Testergebnisse an
    Testelement Krafttest
    Erfordernis P = 30,0 Kn, keine Flanschklemme darf einen dauerhaften Satz anzeigen.
    Exemplar Nr ./TEST ERGEBNISSE -
    1, 2 Keine der beiden Klemme zeigte einen dauerhaften Satz.
    3,4 Keine der beiden Klemme zeigte einen dauerhaften Satz.
    5,6 Keine der beiden Klemme zeigte einen dauerhaften Satz.
    7,8 Keine der beiden Klemme zeigte einen dauerhaften Satz.
    9,10 Keine der beiden Klemme zeigte einen dauerhaften Satz.
    11,12 Keine der beiden Klemme zeigte einen dauerhaften Satz.
    Abschluss Passieren

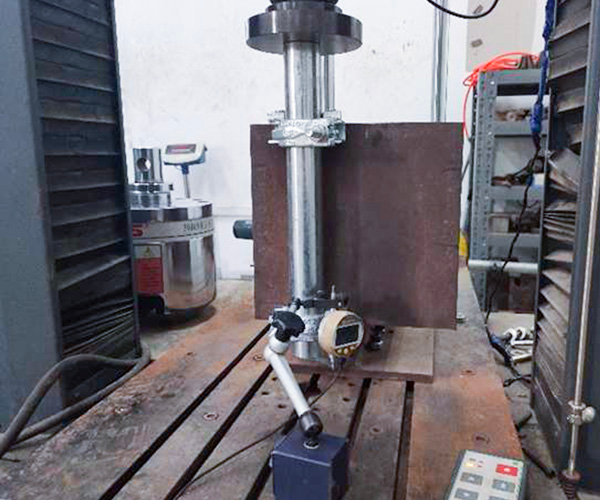

  • 2. Testelement: Slip -Test durch Flanschklemmen
    Testmethode: AS/NZS 1576.2: 2016 Klausel 4.7 & Anhang M
    Testbedingung: Probe: Flanschklemme, 12pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in AS/NZS 1576.2: 2016 Klausel 4.7 Abschluss
    Slip -Test durch Flanschklemmen P = 12,5 Kn, Slippage <6 mm P = 12,5 Kn, Schlupf ≤ 6 mm Passieren
    Notiz:
    1. Spezifikation des Rohrs für Test: Stahlrohr von φ48,3 mm × 4,0 mm (Wandstärke)
    2. Weitere Informationen zu Testergebnissen finden Sie in Anhang B.

    Anhang B Detail der Testergebnisse
    Testelement Slip -Test durch Flanschklemmen
    Erfordernis P = 12,5 Kn, Schlupf ≤ 6 mm
    Probe Nr ./Test Ergebnisse Schlupf (MM)
    13, 14 0.02
    15, 16 0.01
    17, 18 0.03
    19, 20 0.02
    21, 22 0.04
    23, 24 0.02
    Abschluss Passieren

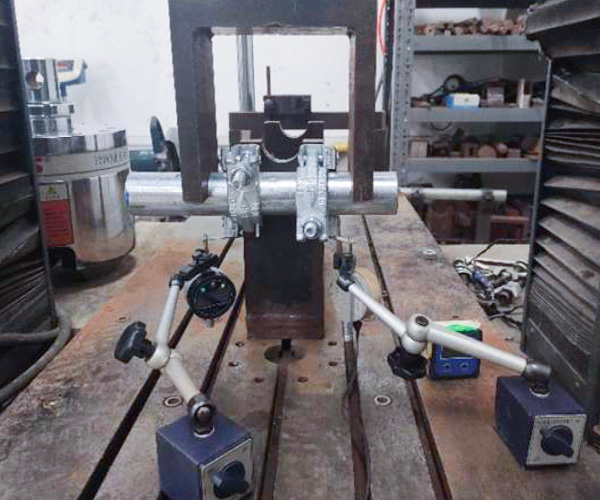

  • 3. Testartikel: Schlupftest von Flanschklemmen entlang eines Flansches
    Testmethode: AS/NZS 1576.2: 2016 Klausel 4.7 & Anhang N
    Testbedingung: Probe: Flanschklemme, 12pcs

    Testergebnisse:
    Testelement Testergebnis Anforderung in AS/NZS 1576.2: 2016 Klausel 4.7 Abschluss
    Slip -Test von Flanschklemmen entlang eines Flansches P = 12,5 Kn, Slippage <6 mm P = 12,5 Kn, Schlupf ≤ 6 mm Passieren
    Notiz:
    1. Spezifikation des Rohrs für Test: Stahlrohr von φ48,3 mm × 4,0 mm (Wandstärke)
    2. Weitere Informationen zu den Testergebnissen finden Sie in Anhang C.

    Anhang C Detail der Testergebnisse
    Testelement Slip -Test von Flanschklemmen entlang eines Flansches
    Erfordernis P = 12,5 Kn, Schlupf ≤ 6 mm
    Probe Nr ./Test Ergebnisse Schlupf (MM)
    25 0.58
    26 0.62
    27 0.49
    28 0.41
    29 0.67
    30 0.61
    31 0.53
    32 0.51
    33 0.67
    34 0.53
    35 0.48
    36 0.56
    Abschluss Passieren
Zusammenfassung der Ergebnisse:
NEIN. Testelement Testmethode Ergebnis Abschluss
1 Versagenskraft Unter Bezugnahme auf EN 74-1: 2022 Klausel 7.2.2 Siehe Ergebnis N / A
Notiz:
Pass: Erfüllen Sie die Anforderungen;
FAIL: Erfüllt die Anforderungen nicht;
N/A: Nicht für das Urteil gilt.

Testelement: Fehlerkraft
Testmethode: Unter Bezugnahme auf EN 74-1: 2022 Klausel 7.2.2

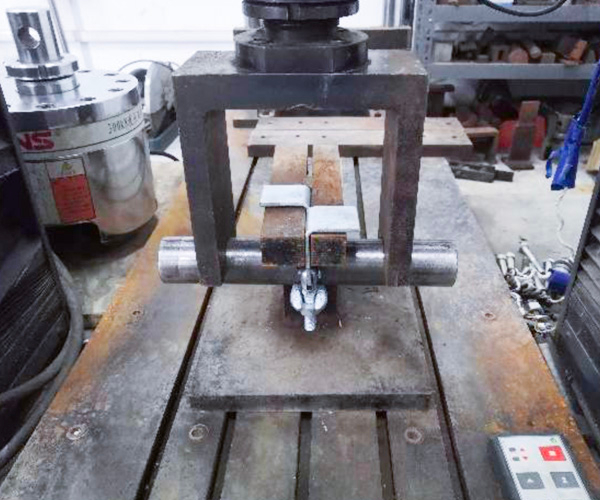

Testzustand: Probe: Board -Stützklemme, 5pcs

Testverfahren:
1) Installieren Sie die Probe, um die Bedingungen der tatsächlichen Praxis zu simulieren.
2) AUSBAU EINEN φ48,3 mm festen Stabbalken horizontal an der Klemme mit einem angestellten Drehmoment von 50 nm.
3) Tragen Sie eine Kompressionslast mit 2 mm/min an zwei Punkten auf den festen Stab auf, die 75 mm gleichmäßig aus der Mitte der Klemme sind, bis der Fehler auftritt, oder die Last kann nicht sinnvoll erhöht werden.
4) Notieren Sie den maximalen Testlast- und Ausfallmodus.

Testergebnis:
Exemplar Nr. Maximale Testlast (KN) Fehlermodus
1 50.23 Das Ankerloch auf dem Brett war gebrochen
2 48.57 Das Ankerloch auf dem Brett war gebrochen
3 51.59 Das Ankerloch auf dem Brett war gebrochen
4 50.64 Das Ankerloch auf dem Brett war gebrochen
5 51.17 Das Ankerloch auf dem Brett war gebrochen

Der Testbericht darf nur für die wissenschaftliche Forschung, Lehre der Kunden, die interne Qualitätskontrolle, die Produktforschung und -entwicklung usw. und nur für die interne Referenz verwendet werden.

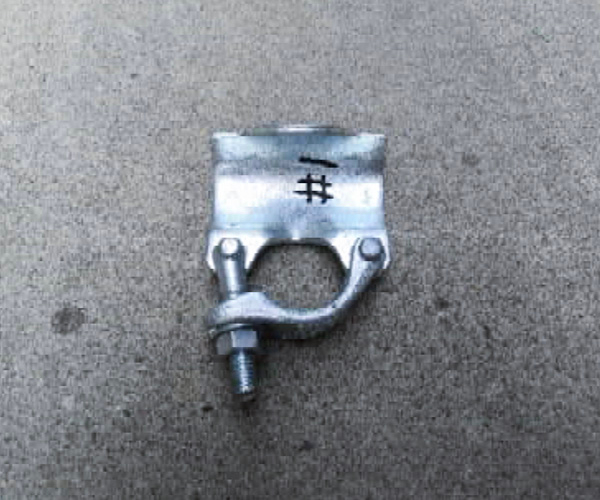

Zusammenfassung der Ergebnisse:

NEIN.

Testelement

Testmethode

1

Versagenskraft

Unter Bezugnahme auf EN 74-1: 2005



Testergebnisse:

Testelement

Testergebnis

1#

3#

3#

4#

5#

FP, 5%/γR2

Versagenskraft (KN)

42.84

38.89

43.60

42.91

40.79

29.8

Gerüstkupplungen herstellen

Als Gerüstkuppler-Hersteller in China hat das EK-Gerüst fortgeschrittene Produktionsanlagen für geschmiedete Kupplungen und gepresste Kupplungen.
Alle geschmiedeten Gerüste verwenden Coulpers mit hohem Frequenz elektrischer Ausstattung, um unterschiedliche Spezifikationen von strukturellem Stahl 950-1050 Austenit zu erwärmen. Produkt.

Gerüstbroschüre

Hier ist die Broschüre von EK -Gerüst -Coppler -Produkten. Sie können Casting und speziell geformte Kuppler, gepresstes Koppler , Hülsengerüstkuppler und andere realetierte Gerüstprodukte aus dieser Broschüre sehen.
Herunterladen

Warum sollten Sie EK -Gerüstkuppler wählen?

Die EK -Gerüstfirma ist ein China -Gerüsthersteller , der mit Kupplern begann. Wir haben 14 Jahre Erfahrung in dieser Gerüstbranche. Werte des EK -Gerüsts sind professioneller Service, Qualitätssicherung und schnelle Lieferung.
Gerüstkuppler -Lieferant in China
weltweit Top -Coppler -Marke
Die weltweit Top OEM -Coppler -Fabrikmarke Forge und Press -Gerüstcoppler Alle internationalen Typen
Große Lieferung
Über 60 Container pro Monat, Hafen des Ziels Customs Clearane, Zuhause.
Effizient und bequem
L/c, t/t, d/p, Vorwärtszahlung, auf See, mit Schienen, Straßenverkehr, effizient und bequem.
Hochwertiges Zubehör
Alle EK-Gerüstkuppler verwenden hochwertige Zubehör, hochfache Schraube 8,8.

FAQ von Gerüstkupplerprodukten

Nachricht
ONLINE FORM
Sich in Verbindung setzen

86-25-5712 3616

0086-18606192990

kevin@ekscaffolding.com

Melden Sie sich in | Register an

Gerüsthersteller

EK -Gerüst

Copyright © 2016 - 2022 Ek Metalwork Co., Ltd. Alle Rechte vorbehalten.
